Морфоизографы
Элементарная поверхность соответствует простейшей форме рельефа только в случае привершинных и сквозных поверхностей. Во всех остальных случаях форма рельефа всегда будет слжной, т.е. будет состоять из нескольких разных площадных элементов.
Бархан
Виды моделей
В аналитической геоморфологии принято три вида моделей: описание, профиль и карта. Описание и профилирование близки друг к другу, потому что в обоих случаях информация фиксируется по профилям. Описание обычно делается визуально, на базе топографической основы, а профилирование занимаются при изучении субаквального, т.е. подводного рельефа методом эхолотирования. Описания возможны в неполной и в полной форме.
Описание в неполной форме:
1\2/1\2/1\2/ - бедленд, куэстовый рельеф.
+\5\6\6\-/6/6/5/+ - рельеф бессточных впадин в пустынях и полупустынях.
1\3\4\3\4\5\6\5\2/5/6/3/4/5/6/5/1 - поперечный профиль речной долины.
1\5\3\6\6\2/6/3/5/1\5\3\6\2/6/3/6/6/5/1 – поперечный профиль срединно-океанического хребта.
Описание в полной форме:
Маленькие буквы a, b, c на крутизну линий. Над гребнями и тальвегами указывают их абсолютные высоты. В числителе превышение в метрах, в знаменателе – горизонтальное проложение в км. Внизу указаны знак и значение горизонтальной кривизны. Карты, на которых изображаются элементы ЗП, называются аналитическими. Для аналитического картирования исходной является топографическая карта, а также её преобразования, которые позволяют осуществить элементаризацию ЗП (см. с. 130-132).
Для надёжного выделения структурных линий и их прослеживания по площади требуется изначальная достаточная подробность топографической основы, а именно, для проведения линий L1 и L2 должно быть не менее двух горизонталей, L5 и L6 – не менее четырёх, L3 и L4 – не менее шести.

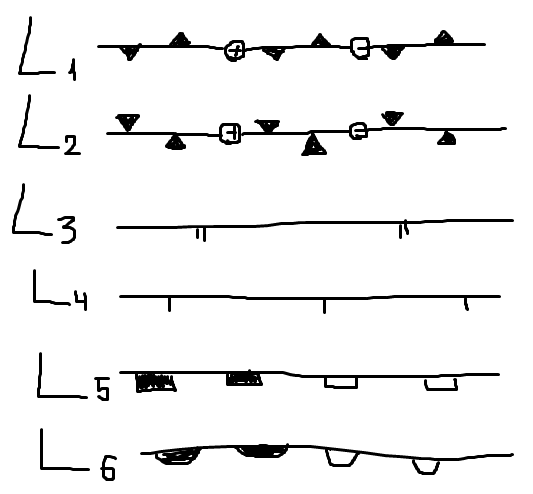

Обозначения в плане
Характерные точки: Структурные линии:
Структурная координатная сеть
СКС – это геоморфологическая сеть координат. Она призвана заменить традиционную сеть координат для геоморфологических и любых других, связанных с рельефом исследований. Главное отличие СКС от других сетей координат: геодезическая сеть совершенно не учитывает структуру ЗП, тогда как СКС как раз на этой структуре и базируется. Внешнее отличие СКС от геодезической сети заключается также в том, что СКС учитывает горизонтальную кривизну ЗП. В СКС направление y – это гребне-килевое направление, направление x – препендикуляр к y. Построение СКС осуществляется довольно просто. Сначала проводятся все гребневые и килевые линии, затем, если их плотность недостаточна, проводится интерполяция, последняя операция – восстанавливаются перпендикуляры к гребне-килевому направлению через равные промежутки.
Существует два варианта соотношений х и у в СКС:
Случай вытянутых СКС (хребты, долины). Направление у будет эквипотенциаоьным, у стремится быть параллельно горизонталям.
Формы рельефа, изометричные в плане, либо прямолинейные склоны.
Направление вдоль простирания позволяет изучить постоянные свойства объектов, а направление вкрест простирания – изменчивость объектов.
Функции СКС:
СКС позволяет отразить основу структуры ЗП;
СКС зажаёт основу для полевых исследований;
СКС позволяет эффективно рассмотреть анизотропию и симметрию рельефа.
Анизотропию и симметрию рельефа можно и нужно изучать только после построения СКС. Изотропия – независимость свойств от направления их проявления или изучения. Анизотропия бывает однородная и неоднородная. Об однородной анизотропии говорят, когда она выдерживается. Рельеф обладает неоднородной анизотропией, что находит отражение в господстве на ЗП разномасштабных склонов разной крутизны, высоты, длины и т. д., а в более широком смысле почти всегда наблюдающейся вертикальной и горизонтальной кривизны ЗП. Однородной анизотропией обладают только прямолинейные и ещё не расчленённые склоны. Однако такие слоны эфемерны, т.е. крайне короткоживущи. Показателем анизотропии рельефа является коэффициент анизотропии. Коофициент анизотропии измеряется только в системе СКС, потому что именно по её осям уклоны ЗП наиболее отличаются друг от друга.
Там где анизотропия рельефа положительная, направление вкрест простирания соответствует оси х СКС, где отрицательная – там вкрест пространия направление у.
