Пермский национальный исследовательский политехнический университет
Кафедра “Инновационные технологии машиностроения”
Дисциплина: “Компьютерное моделирование изделий”
Роль моделирования в процессе проектирования технических объектов.
Описать четыре формообразующие операции построения твёрдых тел и их основные параметры, дать определение понятия “параметр операции”.
Построить модель детали “Корпус”.
Заведующий кафедрой итм, д-р техн. Наук, профессор в.В. Карманов
Пермский национальный исследовательский политехнический университет
Кафедра “Инновационные технологии машиностроения”
Дисциплина: “Компьютерное моделирование изделий”
Дать определение понятия “моделирование” и “модель”. Представить общую классификацию моделей (с примерами), отдельно дать классификацию компьютерных геометрических моделей.
Дать объяснение термину “параметрическое моделирование” в современных CAD-системах.
Построить модель детали “Корпус”.
Заведующий кафедрой итм, д-р техн. Наук, профессор в.В. Карманов
Пермский национальный исследовательский политехнический университет
Кафедра “Инновационные технологии машиностроения”
Дисциплина: “Компьютерное моделирование изделий”
Сформулируйте достоинства, отличающие трехмерные модели твердых тел от каркасных и поверхностных моделей.
Системы CAD/CAM/CAE. Определения и функциональное назначение. Причины и цели использования в современной инженерной практике.

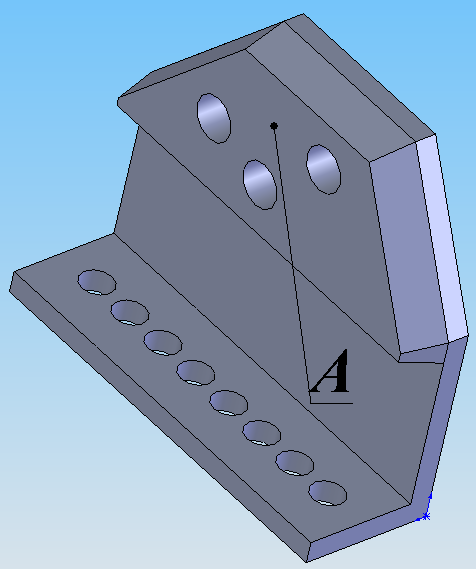

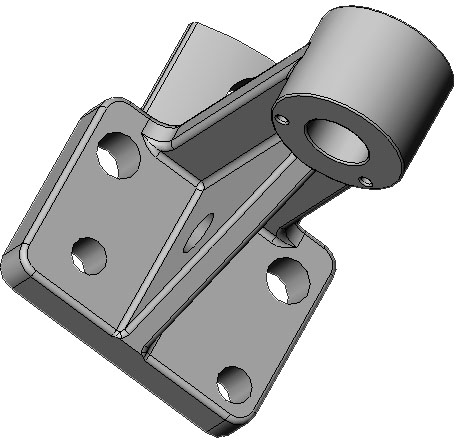

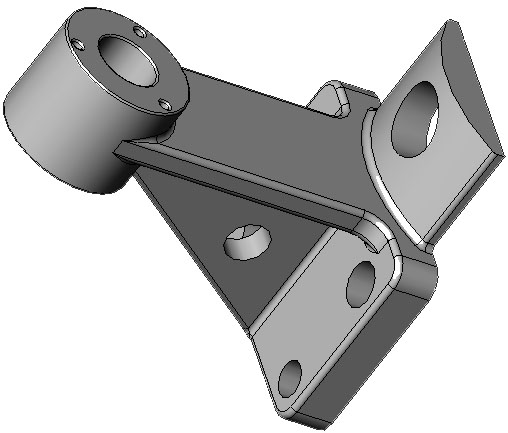

Построить детали “Кронштейн” и её производную деталь (зеркальное отражение) относительно плоскости A. Все отверстия – сквозные.
Заведующий кафедрой итм, д-р техн. Наук, профессор в.В. Карманов
Пермский национальный исследовательский политехнический университет
Кафедра “Инновационные технологии машиностроения”
Дисциплина: “Компьютерное моделирование изделий”
Основы инженерного анализа и оптимизация конструкции деталей с использованием CAE-модуля CosmosXpress: исходные данные, методы расчёта, представление и обработка результатов.
Технология автоматизированного проектирования деталей в современных CAD-системах: описать в общем виде процесс построения отдельных элементов конструкции детали и их комбинаций, последовательность действий при создании и редактировании.
Построить модель детали “Шнек”.
Заведующий кафедрой итм, д-р техн. Наук, профессор в.В. Карманов
Пермский национальный исследовательский политехнический университет
Кафедра “Инновационные технологии машиностроения”
Дисциплина: “Компьютерное моделирование изделий”
Описать особенности построения элемента “По траектории” с использованием направляющих кривых: параметры операции и особенности выполнения.
Технология автоматизированного проектирования сборок в современных CAD-системах: описать два вида сборок, перечислить их достоинства и недостатки.
Постройте сборку “сверху-вниз” роликового радиального подшипника (ГОСТ 8328-75) с возможностью автоматического равенства ширины колец, а также адаптации ширины и диаметра тел качения к ширине и диаметрам дорожек качения. Для начальной конструкции принять диаметр вала 35 мм. Сепаратор можно не строить.
Заведующий кафедрой итм, д-р техн. Наук, профессор в.В. Карманов
Пермский национальный исследовательский политехнический университет
Кафедра “Инновационные технологии машиностроения”
Дисциплина: “Компьютерное моделирование изделий”
Дополнительные (наложенные) элементы конструкции деталей: фаски, скругления, уклоны и куполы. Описать процесс и методы построения, а также используемые для построения указанных элементов параметры операций.
Вариационная параметризация эскиза: сформулировать цель параметризации, описать способы параметризации, сущность процесса наложения связей (ограничений) на геометрические объекты, типы ограничений.

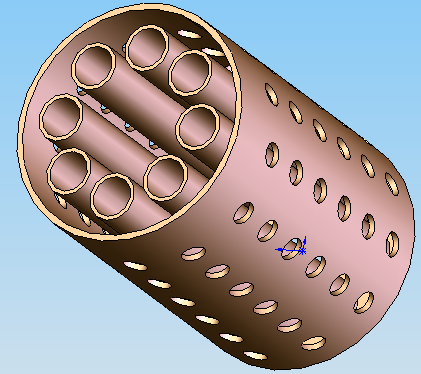

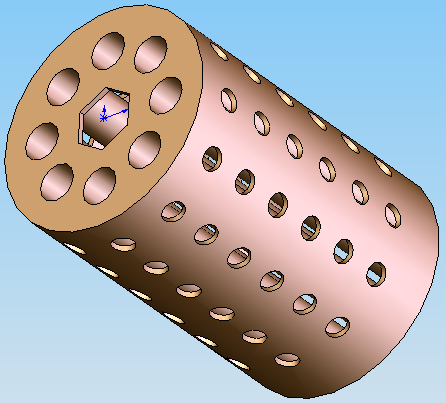

Построить модель детали “Элемент теплообменника”.
