2. Колонны железобетонные для многоэтажных зданий

Колонны выполняются секционными. В зависимости от места (этажа) установки секции колонны подразделяются на нижние, средние и верхние, с уменьшением площади сечения по мере роста этажа. Длина секции колонны ограничивается технологическими возможностями транспортировки и монтажа, а именно 17 метрами. Секции колонн стыкуются между собой специальным разъемом "штепсельного" типа без применения сварки. В каркасе малоэтажных (до 12 метров) зданий устанавливаются безстыковые колонны. Сопряжения колонн с ригелями и сборно-монолитными перекрытием производится с помощью соединительных элементов без применения сварочных работ. Для этого в местах примыкания плиты перекрытия и ригеля тело колонны лишено бетона, что позволяет в процессе сборки каркаса пропускать арматуру ригелей сквозь колонну. При омоноличивании сопряжения образуется жесткий узел, обеспечивающий устойчивость каркаса. Приведенные в таблице рекомендуемые сечения колонн позволяют возводить здания до 34-х этажей.

Колонны подразделяют на типы в зависимости от этажей, от расположения колонн в каркасе здания по высоте, от числа консолей в пределах этажа:

1-одноэтажные,2-двухэтажные, 3-трехэтажные.

КВ - верхние, КС - средние, КН – нижние, КБ – на всю высоту здания (бесстыковые)

О-одноконсольные, Д – двухконсольные.

Формы и основные размеры колонн, изготовляемых по рабочим чертежам серии 1.020-1/87 должны соответствовать указанным в приложении.

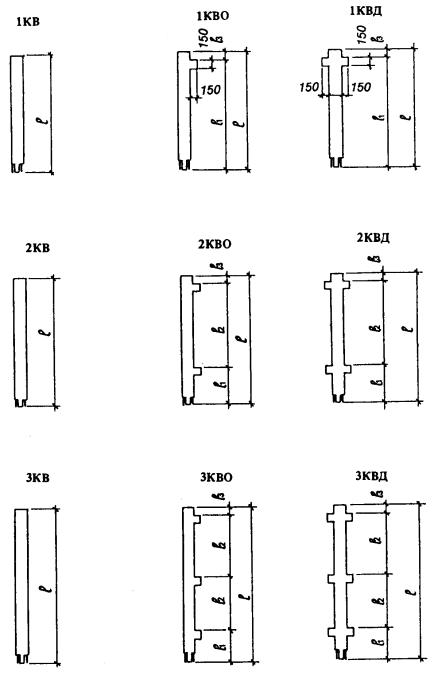

Чертеж 1

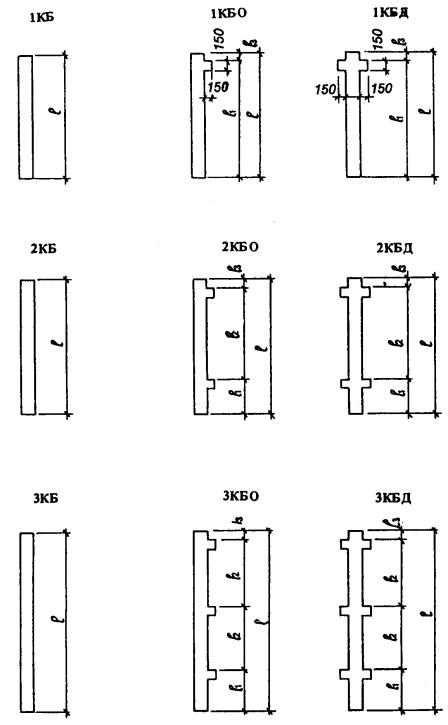

Чертеж 2

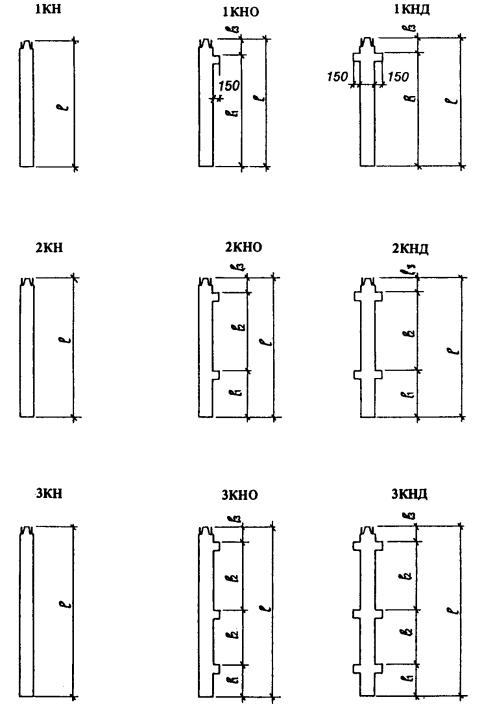

Чертеж 3

Чертеж 4

3. Перекрытия в гражданских зданиях

Перекрытия в большинстве случаев выполняются в гражданском строительстве из железобетонных сборных панелей. В зависимости от конструктивных схем жилых и общественных зданий панели перекрытий опираются на продольные несущие стены или на прогоны, уложенные вдоль здания; на поперечные несущие стены здания или прогоны, уложенные поперек здания; на колонны каркаса по четырем углам. При опирании на продольные или поперечные стены и прогоны применяют панели многопустотные, сплошные и ребристые (рис. 3).

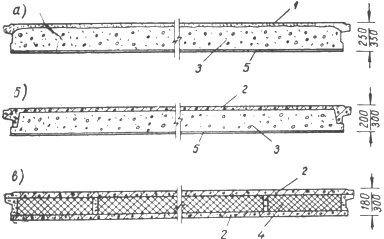

Рис. 3. Типы панелей перекрытий (разрезы)

а — многопустотные с круглыми пустотами; б — с овальными пустотами; в — ребристые

Панели, опирающиеся по четырем углам на колонны каркаса, могут быть ребристыми, сплошными и шатровыми. Многопустотные панели чаще других применяются для устройства междуэтажных перекрытий. Они имеют круглые или овальные пустоты, ровную нижнюю и верхнюю поверхности, поэтому снизу такие перекрытия не требуют штукатурки. Швы между панелями замоноличиваются бетоном на мелком гравии или раствором.

Из многопустотных панелей наибольшее распространение в гражданском строительстве получили панели с круглыми и овальными пустотами. К недостаткам панелей с круглыми пустотами нужно отнести большой расход бетона на их изготовление. Многопустотные панели имеют вес до 4т в зависимости от ширины.

Беспустотные сплошные панели перекрытий могут быть из тяжёлого и легкого бетона (керамзитобетона, шлакобетона), а также из ячеистых бетонов (газобетона, пеносиликата). Сплошные панели обычно изготовляют размером на комнату с опиранием на продольные и поперечные стены. В панелях применяется обычная арматура в виде сварных сеток, предварительно напряженная стержневая арматура, а также высокопрочная холоднотянутая проволока. Преимуществом беспустотных панелей является простота их изготовления, вес панелей до 5 т.

Ребристые панели укладываются в перекрытия рёбрами вверх, благодаря чему поверхность потолка получается гладкой. Устраивают перекрытия из ребристых перекрытий также ребрами вниз. В этом случае основная масса бетона, сосредоточенная в сжатой зоне, вовлекается в работу. Для создания гладкого потолка к выступающим вниз ребрам специальными клеями прикрепляется сухая штукатурка (рис. 4).

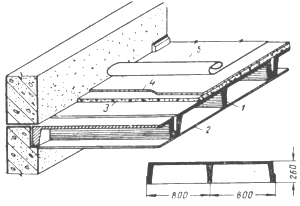

Рис. 4. Перекрытие из ребристых панелей ребрами вниз

1 — ребристая панель; 2 — сухая штукатурка; 3 — звукоизоляционный слой; 4 — мастика; 5 — чистый пол

К числу прогрессивных конструкций перекрытий можно отнести перекрытия из двух панелей, разделенных воздушной прослойкой; такие перекрытия обеспечивают нормальную звукоизоляцию. Применяются для перекрытий также панели, изготовляемые способом непрерывного вибропроката. В некоторых случаях, главным образом в малоэтажных зданиях, в качестве основной несущей конструкции перекрытия применяют железобетонные балки таврового сечения, на нижние полки которых укладывают вкладыши или плиты из шлакобетона, гипса, камышита. Преимущества таких перекрытий - небольшой расход металла, недостаток — высокая трудоемкость их выполнения и большой расход древесины для устройства дощатых полов (рис. 5).

Рис. 5. Перекрытие по сборным железобетонным балкам

1— тавровая железобетонная балка; 2 — плита-вкладыш; 3 — засыпка; 4 — дощатый пол; 5 - линолеум; 6 — штукатурка

Деревянные перекрытия применяют там, где дерево является местным материалом. Достоинство деревянных перекрытий — сравнительно небольшой вес, недостаток — подверженность загниванию и недостаточная огнестойкость. Деревянные перекрытия состоят из деревянных балок, наката и засыпки. Балки укладываются на продольные или поперечные стены. Кроме обычных деревянных балок применяют клееные балки двутаврового сечения, как более экономичные.

Между балками укладываются щитовые накаты из дерева, гипса, камышита, фибролита и других плитных материалов (рис. 6). По накату укладывают слой глиняной смазки толщиной 2 см или слой толя; для улучшения звукоизоляции между балками по толю насыпают слой сухого песка или шлака толщиной 6 см. Потолок обшивают листами сухой штукатурки или штукатурят мокрым способом. Деревянные перекрытия весьма трудоемки.

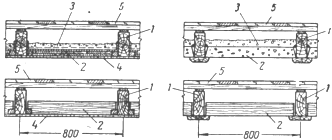

Рис. 6. Деревянные перекрытия

1 — деревянные балки; 2 — щиты дощатые, плиты гипсовые, фибролитовые, камышитовые; 3 — шлак, песок; 4 — штукатурка

Концы деревянных балок, укладываемых на наружные кирпичные стены, должны быть антисептированы и защищены кроме торцов от увлажнение гидроизоляцией на длину 20 см. Деревянные балки, укладываемые у дымоходов, защищаются против возгорания разделкой из кирпича.
