Перестройка пучинистых участков.
Мероприятия, направленные на устранение возможности образования пучин, можно разделитьть на три группы:
- изменение или регулирование пучинистых свойств грунта путем замены пучининистого грунта непучинистым, введением добавок, термообработки или укрепления грунта вяжущим;
- регулирование водного режима земляного полотна путем обеспечения поверхностного водоотвода и исключая увлажнения грунтовыми водами;
-регулирование теплового режима земляного полотна устройством морозозащитных и теплоизолирующих слоев и др.
Одной из основных причин возникновения пучин является наличие пучинистых грунтов в теле земляного полотна под дорожной одеждой.
Все грунты делятся по степени пучинистости на 5 групп:
I – непучинистые, относительное морозное пучение <1% (Кпуч<1) К ним относится: песок гравелистый крупный и средней крупности с содержанием частиц <0,05мм до 2%;
II– слабопучинистые, относительное морозное пучение от 1 до 4% К ним относится: песок гравелистый крупный, средней крупности и мелкий с содержанием частиц <0,05мм до 15%, супесь легкая крупная;
III– пучинистые, относительное морозное пучение от 4% до 7% К ним относится: супесь легкая, суглинок (легкий, тяжелый), глины;
IV– сильнопучинистые, относительное морозное пучение от 7% до 10% К ним относится: песок и супесь пылеватые, суглинок тяжелый пылеватый;
V– чрезмернопучинистые, относительное морозное пучение >10%. К ним относится: супесь тяжелая пылеватая, суглинок легкий пылеватый;
Для того, чтобы избежать образования пучин, рабочий слой земляного полотна в насыпях и выемках на глубине:
-1,2м от поверхности цементнобетонных;
-1м от поверхности а/б покрытий во 2 дорожно-климатической зоне;
- 1-0,8м соответственно в 3 дорожно-климатической зоне должен состоять из непучинистого или слабопучинистого грунтов (группа 1и 2). На тех участках дорог, эти требования не выдержаны и установлено образование пучин, необходим принять меры по улучшению свойств грунта.
Замену пучинистого грунта ЗП в насыпях:
-снимают растительный слой с обочин и откосов;
-разрушают и послойно снимимают дорожную одежду, транспорт-т материалы в штабеля или на место переработки;
-разрыхляют верхний слой насыпи рыхлителями на базе бульдозеров и экскаваторов;
-бульдозерами и скреперами снимают грунт и перемещают его в отвал или погрузчиками грузят в транспортные средства и перемещают к месту укладки автотранспортомтом;
-дренажный грунт доставляют самосвалами из карьера и послойно отсыпают с уплотнением до рабочей отметки. При этом соблюдаются требования продольного сопряжения перестраиваемого участка с неперестраиваемым. Независимо от свойств заменяющего грунта с низовой стороны перестраиваемого участка устраивают поперечную прорезь до грунта старого ЗП, уложив в нее трубу Д=80-100мм с пропилами до половины диаметра через каждые 30-50см,или трубомуфты с пластмассовыми вкладышами:
Вместо замены пучин. грунта применяется закрепление цементно-известковым раствором или химическим реагентом: пробуривают сетку скважин на всю глубину рабочего слоя из пучинистого грунта и закачивают раствор.

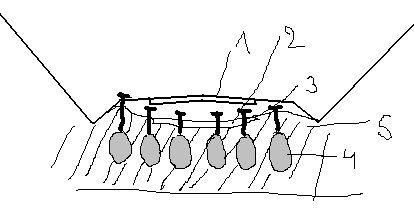

Схема ликвидации пучин и повреждений верхней части ЗП химическим способом: 1-положение дор.покр-я зимой; 2-положение дор.покр-я весной; 3-ДО; 4-укрепление грунта; 5-пучин.грунт.
В
торой
основной причиной образования пучин
является интенсивное морозное
влагонакопление в грунте. Этому может
способствовать наличие грунтов с высоким
капиллярным поднятием воды, поверхностных
и близкорасположенных грунтовых вод,
инфильтрация воды через откосы, обочины
и покрытие, и особенно морозное
влагонакопление в зимний период. Для
устранения влияния этих причин наиболее
действенной мерой является соблюдение
требований к возвышению поверхности
покрытия над расчетным уровнем грунтовых
вод, верховодок или длительностоящих
поверхностных вод, а также над поверхностью
земли на участках с необеспеченным
поверхностным стоком. Наиболее простым
способом устранения причин образования
пучин на участках, где указанные
требования не соблюдены, является
увеличение высоты насыпей до величин,
соответствующих этим треб-м.
Для регулирования водного режима ЗП применяется:
-устройство глубоких (траншейных) дренажей для понижения уровня грунтовых вод или их перехвата с верховой стороны;
-устройство дренажных слоев с дренажем мелкого заложения для осушения верхнего слоя ЗП;
-устройствово водонепроницаемых капиляропрерывающих и водоизолирующих прослоек, полностью устраняющих увлажнения верхней части ЗП и ДО.
Траншейный дренаж применяется только в сложных случаях, когда УГВ оказывает существенное влияние на влажность грунта рабочего слоя ЗП. Обычно это третий тип местности по условиям увлажнения с расположением УГВ не глубже 1-1,5м от поверхности на участках невысоких насыпей.
Траншейный дренаж бывает: подкюветным, прикромочным, односторонним, двусторонним.
При устройстве траншейного дренажа часто используют геотекстиль и водонепроницаемый рулонный материал.
