Практическая часть
Построение графиков функций
Постановка задачи:
Для заданных функций необходимо:
1. Построить электронную таблицу (одну для обеих функций) для вычисления значений функций в заданном диапазоне с шагом 0,1. Для ввода значений аргумента в таблицу использовать механизм Автозаполнения (Правка /Заполнить /Прогрессия).
2. Вычислить значения функций в заданном диапазоне.
3.Аргумент и значения функций выводить в таблице с 2 знаками после запятой.
4.На основании табличных данных, построить графики функций на заданном диапазоне (тип диаграммы – точечная, два графика на одной диаграмме).
Для решения данной задачи создается электронная таблица, в которой вычисляются значения функций.
Рисунок 1.
На рисунке 1. Представлены формулы для нахождения значений функций.
g
=
y =
Для построения графиков функций используем меню Вставка, диаграмма, точечная диаграмма.

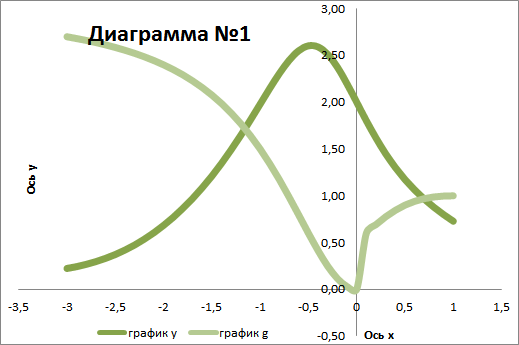

Рисунок 2.
На рис. 2 изображён график двух функций y(x) и g(x) для задания № 2.1.
Построение графика периодичной кусочно-ломаной функции с помощью встроенной функции MS Excel «ЕСЛИ».
Постановка задачи:
Для заданной периодичной кусочно-ломаной функции необходимо:
1. Построить электронную таблицу для вычисления значений кусочно-ломаной функции в диапазоне двух периодов, с заданным шагом.
При построении таблицы значений функции использовать встроенные функции Microsoft Excel ОСТАТ и ЕСЛИ.
2
.
По табличным данным с помощью Мастера
диаграмм построить график функции (тип
диаграммы – точечная).
Для решения данной задачи необходимо построить электронную таблицу для вычисления значений функции.
Рисунок 3.
На рис. 3. Представлены формулы для нахождения значений функций.
По табличным данным с помощью Мастера диаграмм построили график функции
Рисунок 4.
На рис. 4 изображён график периодичной кусочно-ломаной функции y(x) для задания № 2.2
Выполнение экономических расчетов средствами MS Excel. Построение таблицы для расчета суммы амортизационных отчислений и остаточной стоимости линии.
Постановка задачи:
Фирма приобрела технологическую линию за начальную стоимость Sn.
Срок службы технологической линии составляет K лет.
Остаточная стоимость технологической линии в конце срока службы - Sk. Построить (по варианту) таблицу для расчета суммы амортизационных отчислений и остаточной стоимости линии по годам, если применяется ускоренная амортизация по правилу суммы лет.
Рисунок 5.
На рис. 5 изображена таблица расчёта амортизационных отчислений по правилу суммы лет для задания № 2.3
Нахождение значения переменной для достижения нужного результата с помощью команды «Подбор параметра».
Постановка задачи:
Используя команду Подбор параметра из меню Сервис, найти значение Х, при котором функция возвратит заданное значение.
Рисунок
6.
На рис. 6 изображена функция «Подбор параметра» для задания №2.4
Рисунок 7.
На рис. 7 изображено решение к заданию № 2.4
Использование надстройки «Поиск решения».
Постановка задачи:
Используя надстройку Microsoft Excel Поиск решения, определить размеры бака (a, b, h), имеющего форму прямоугольного параллелепипеда с крышкой объемом 10000 см3, чтобы стоимость материала, пошедшего на его изготовление, была минимальной. Стоимость 1 м2 материала равна 25 у.е.
Рисунок 8.
На рис. 8 изображены параметры надстройки «Поиск решения».
Рисунок 9.
На рис. 9 изображено решение к заданию № 2.5
