17. Трехфазный источник напряжения. Общая характеристика трехфазных цепей.
Трехфазные цепи – это сложные цепи синусоидального тока. Они рассчитываются комплексным методом. Минимально необходимое и вместе с тем достаточное число фаз для работы синхронных машин и асинхронных двигателей равно трем. Поэтому в промышленности используются в основном трехфазные цепи.
Рис. 17.1. Схема источника трехфазного напряжения. |
Трехфазный источник напряжения – это
три источника синусоидального напряжения
одинаковой амплитуды, начальные фазы
которых отличаются на
(рис. 17.1, рис. 17.2):

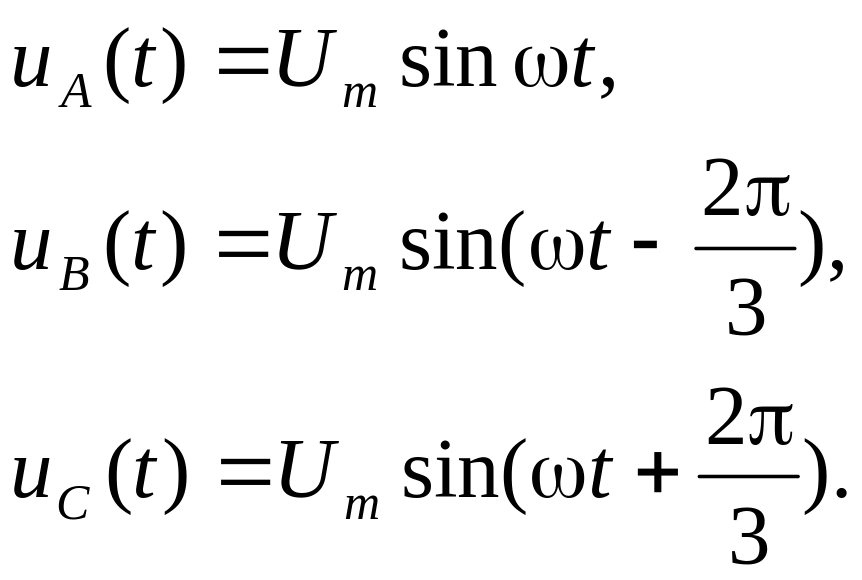

Поставим в соответствие мгновенным значениям напряжений их комплексы и нарисуем их на векторной диаграмме (рис. 17.3):
,
здесь
–
действующее значение напряжений.
На векторных диаграммах, изображающих трехфазные напряжения и токи, действительную ось направляют вверх, а мнимую – влево (рис. 17.3).
Рис. 17.2. Графики трехфазного напряжения. |
Рис. 17.3. Векторная диаграмма трехфазного напряжения. |
Рис. 17.4. Генератор трехфазного напряжения. |

Замечание.
Обмотки статора часто имеют более
сложную конструкцию, и в общем случае
сдвинуты на угол
,
где р
- число пар полюсов машины. Однако принцип
действия от этого не меняется.
Трехфазный генератор, трансформатор и асинхронный электродвигатель были изобретены русским инженером Михаилом Осиповичем Доливо-Добровольским в последнем десятилетии 19 века. Они составляют основу мировой электроэнергетики.
Каждая из трех составляющих трехфазной цепи называется фазой. Токи и напряжения фазы источника или фазы нагрузки называются фазными токами и фазными напряжениями.
Провода линии электропередач, соединяющие фазы источника и нагрузки, называются линейными. Токи в линейных проводах называются линейными токами, напряжения между линейными проводами называются линейными напряжениями.
Напряжения, токи и мощности фаз источника
трехфазного напряжения обозначаются
буквами с большими индексами, например:
.
Напряжения, токи и мощности фаз нагрузки
обозначаются буквами с маленькими
индексами, например:
.
У фаз источника и нагрузки различают начала и концы, которые обозначают соответственно буквами A, B, C, и X, Y, Z, причем для источника напряжения используют большие буквы (рис. 17.1), а для фаз нагрузки - маленькие.
