Для крана мкг-16м

Т_i=Р_i/(К_пхП_эсм)=1497,3/(1,1х41,106)=33,11

II Вариант.

Для крана КС-7361

Т_i=Р_i/(К_пхП_эсм )=3721,8/(1,1х147,3)=22,97 смены

Для крана кс-4362

Т_i=Р_i/(К_пхП_эсм )=1497,3/(1,1х38,675)+0,906=35,2 смен

5.2 Определение трудоемкости работ

где: V – объем работ, т;

- потребное число машино-смен i-го крана;

n = 5 - количество людей, входящих в комплексную бригаду.

.

I Вариант.

II Вариант. Для крана МКГ 25 БР

5.3 Определение себестоимости работ

где: - стоимость машино-смены i-го крана, руб./см, [4];

З – зарплата монтажников, руб. [табл.4].

I вариант

II вариант

5.4 Сравнение вариантов производства работ

Показатели	Единицы измерения	Варианты
		I	II
Продолжительность работ Т	см	21,62;33,11	22,97;35,2
Трудоемкость		0,057	0,06
Себестоимость		188,02	236,31

Вывод: исходя из технико – экономических показателей вариантов кранового оборудования очевидно преимущество 1варианта ( комплекта гусеничных кранов МКГ-25БР и МКГ- 16М ), которые и применяем для монтажа конструкций поперечным методом.

6. Условно-графический подбор башенного крана

Рисунок 14 – Схема параметров башенного крана

Для выбора крана определяем его требуемые технические параметры:

1. Требуемая грузоподъемность крана , т:

где - максимальная масса монтируемого элемента вместе со строповочным оборудованием, т.

2. Требуемая высота подъема стрелы крана , м:

где - проектная высота ранее смонтированного элемента, м;

- запас по высоте, требующийся по условиям безопасности для заводки конструкций к месту установки или переноса их через ранее смонтированные конструкции, м [1];

– высота монтируемого элемента в монтажном положении, м;

– высота строповки в рабочем положении от верха монтируемого элемента до низа крюка крана, м;

- высота полиспаста в стянутом состоянии, м [1].

3. Требуемый вылет стрелы крана , м:

где – ширина здания, м;

- радиус поворота контргруза, м [1];

- зазор между зданием и краном, м [1].

По данным параметрам подбираем кран КБ-402Б.

Технические параметры крана КБ-402Б [2]:

1) грузоподъемность, т, при вылете:

- наименьшем – 8

- наибольшем – 4,5

2) вылет крюка, м:

- наименьший – 5,5

- наибольший – 16

3)Максимальная высота подъема, м: 30

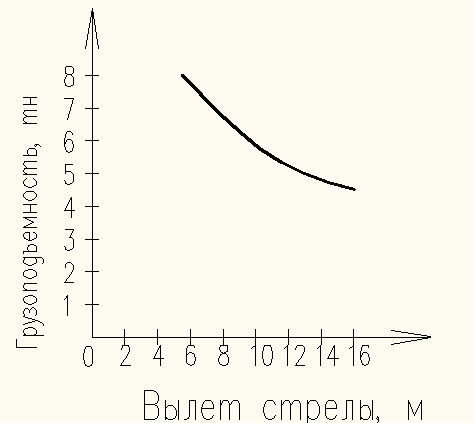

Строим график грузоподъемности крана КБ-402Б.

Рисунок 15 – График грузоподъемности крана КБ-402Б

Вывод: при требуемом вылете крюка =16 м грузоподъемность составляет 4,5 тонн. Следовательно, кран КБ-402Б подходит для монтажа конструктивных элементов.
