3.3 Принципы подбора вариантов кранов

Так как =0,39 воспользуемся II принципом подбора:

Для I варианта:

Характеристика крана	Ед. измер.	I кран	Марка крана	II кран	Марка крана
Длина стрелы	М	23.5/10	МКГ-25БР	26	МКГ-16М
Вылет крюка: Наименьший Наибольший	М	5 11.4		8 20
Грузоподъёмность при вылете: Наименьшем Наибольшем	Т	20 7.5		4.6 0.8

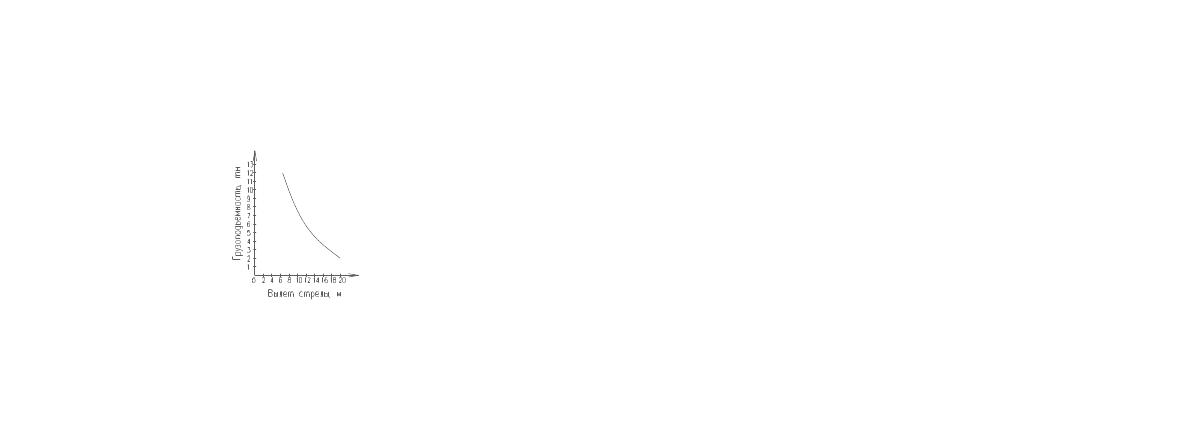

Рисунок 6 – График грузоподъемности крана МКГ-25БР

Рисунок 7 – График высоты подъема крана МКГ-25БР

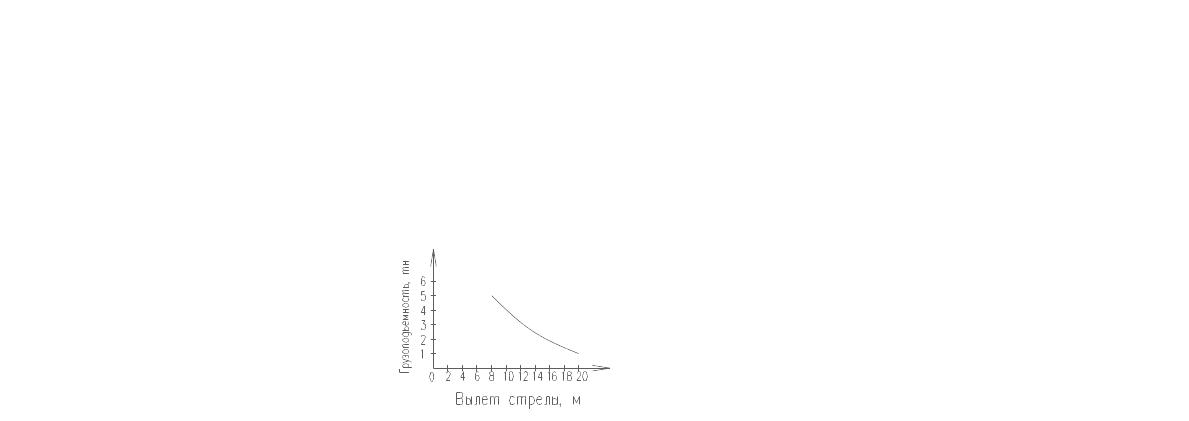

Рисунок 8 – График грузоподъемности крана МКГ-16М

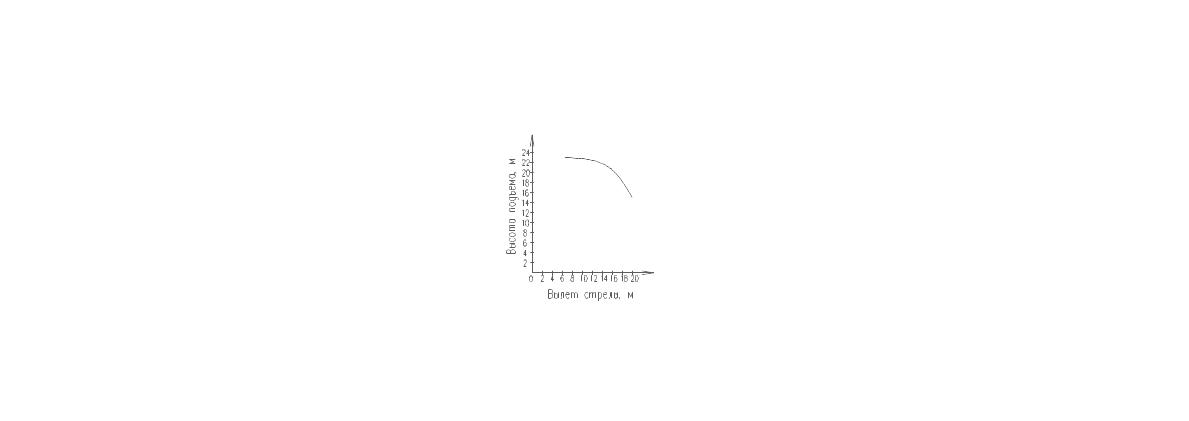

Рисунок 9 – График высоты подъема крана МКГ-16М

Для II варианта:

Характеристика крана	Ед. измер.	I кран	Марка крана	II кран	Марка крана
Длина стрелы	М	33	КС-7361		КС-4362
Вылет крюка: Наименьший Наибольший	М	1 11		16 5,8
Грузоподъёмность при вылете: Наименьшем Наибольшем	Т	20 2		6,5 1,2

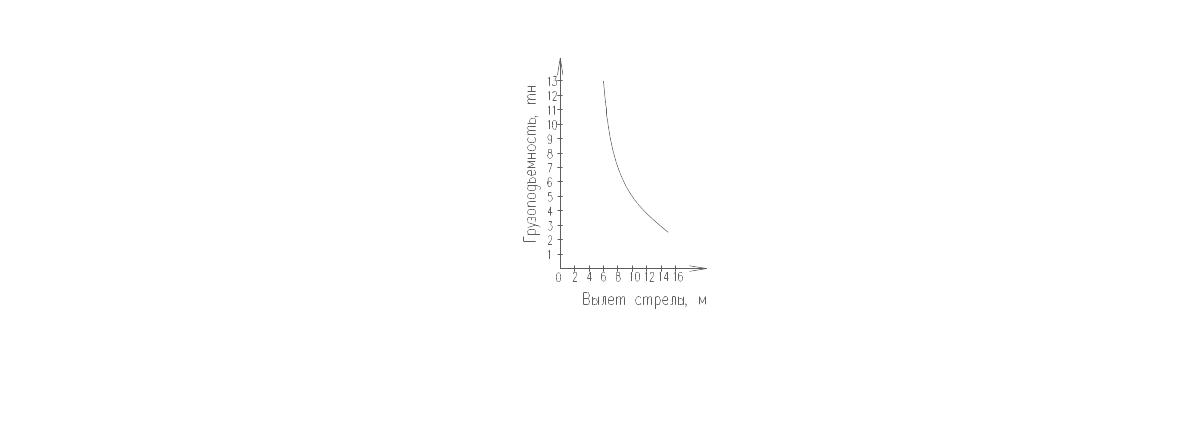

Рисунок 10 – График грузоподъемности крана КС-7361

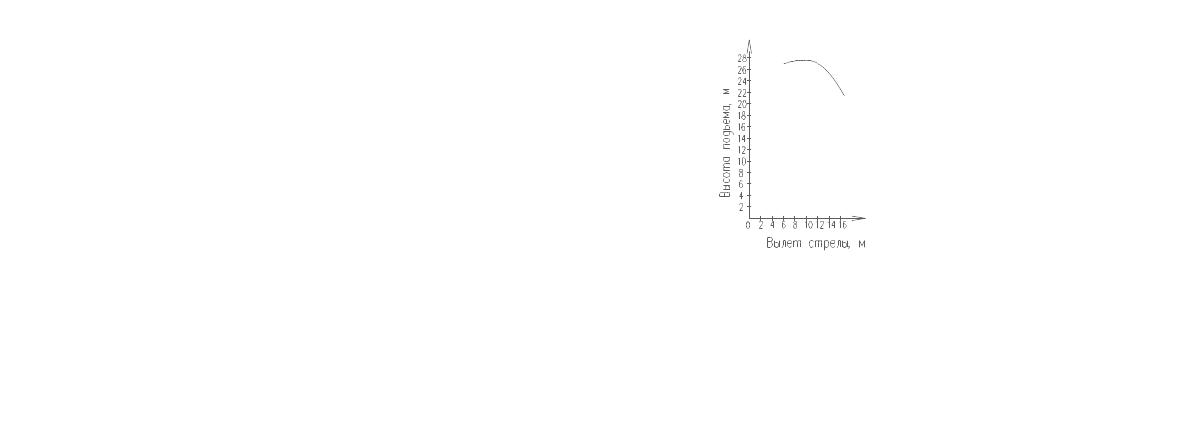

Рисунок 11 – График высоты подъема крана КС-7361

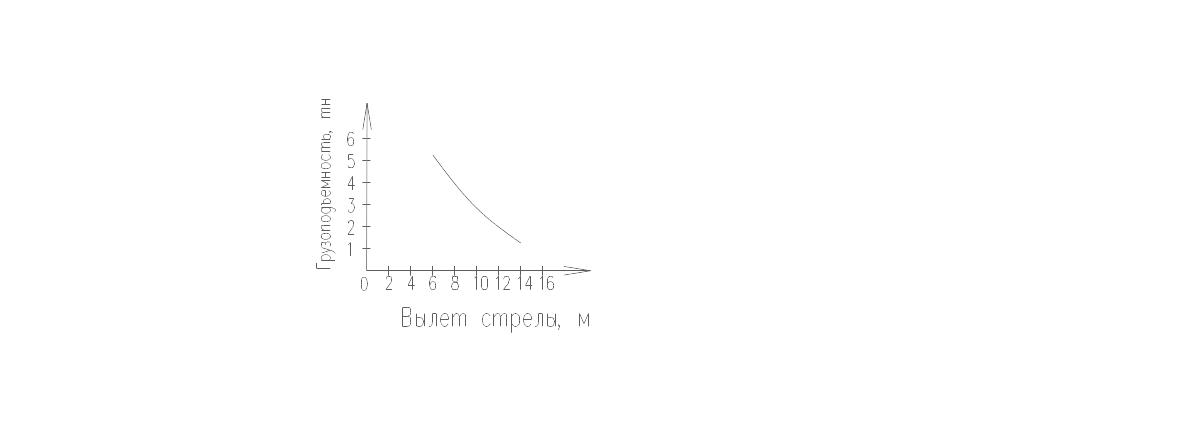

Рисунок 12 – График грузоподъемности крана КС-4361

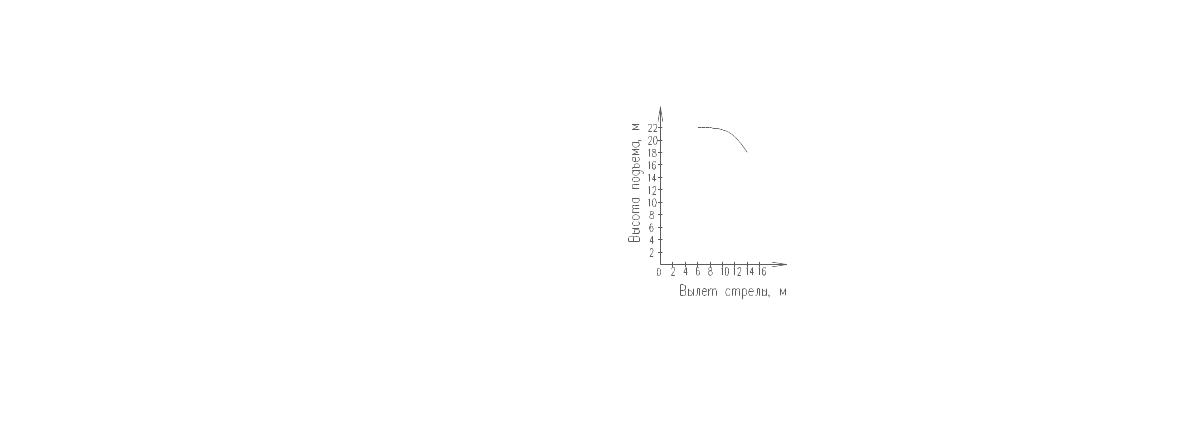

Рисунок 13 – График высоты подъема крана КС-4361

4. Расчет эксплуатационной производительности кранов

Для определения сменной эксплуатационной производительности монтажных кранов, занятых на строительстве зданий и сооружений, можно использовать нормативную выработку, которая определяется через норму времени.

П_{э.см. i}=8.2хК_i/Н ,шт/см,

Где 8,2 – продолжительность смены, ч.

К_i- коэффициент, учитывающий неизбежные внутрисменные перерывы крана по конструктивно – техническим причинам. Для башенных кранов – 0.9, для стреловых кранов при работе без выносных опор – 0.85, при работе на выносных опорах – 0,8.

Н - норма времени машиниста для монтажа i- конструкции, чел/час.

Кран на гусеничном ходу:

Для колонны: П_{э.см. I}=8.2хК_i/Н =8,2х0,85/0,57=12,23шт/см,

Для фахверковой колонны: П_{э.см. I}=8.2хК_i/Н =8,2х0,85/0,57=12,23 шт/см,

Для подкрановой балки: П_{э.см. I}=8.2хК_i/Н =8,2х0,85/1,5=4,65 шт/см,

Для фермы: П_{э.см. I}=8.2хК_i/Н =8,2х0,85/1,9=3,67 шт/см,

Для плиты покрытия: П_{э.см. I}=8.2хК_i/Н =8,2х0,85/0,3=23,23 шт/см,

Для стеновой панели: П_{э.см. I}=8.2хК_i/Н =8,2х0,85/0,75=9,30 шт/см,

Кран на пневмоколесном ходу:

Для колонны: П_{э.см. I}=8.2хК_i/Н =8,2х0,8/0,57=11,51шт/см,

Для фахверковой колонны: П_{э.см. I}=8.2хК_i/Н =8,2х0,8/0,57=11,51шт/см

Для подкрановой балки: П_{э.см. I}=8.2хК_i/Н =8,2х0,8/1,5=4,37 шт/см,

Для фермы: П_{э.см. I}=8.2хК_i/Н =8,2х0,8/1,9=3,45шт/см,

Для плиты покрытия: П_{э.см. I}=8.2хК_i/Н =8,2х0,8/0,3=21,86шт/см,

Для стеновой панели: П_{э.см. I}=8.2хК_i/Н =8,2х0,8/0,75=8,75шт/см,

Сменную эксплуатационную производительность определяем для каждого крана, работающего на монтаже данных конструкций:

П_э.см. =(П_iхV_i/V_i)q_ср, т/см,

Где П_i- производительность при монтаже i- конструкции, шт/см,

V_i- объем работ при монтаже i - конструкции, шт,

q_ср- средневзвешенная масса монтируемых данным монтажным краном, т, q_ср=Q/n,

где Q - масса всех элементов, монтируемых данным краном, т,

n - количество монтируемых элементов данным монтажным краном.

I Вариант.

1. Кран МКГ-25 БР – монтирует колонны, фермы, плиты покрытия, подкрановые балки .

П_эсм=(П_iхV_i/V_i)q_ср =(12,23х48+12,23х18+3,67х36+23,23х240+4,65х60)х9,26/402=156,49 т/см,

Где q_ср=Q/n=3721,8/402=9,26т.

2. Кран МКГ-16М производит монтаж стеновых панелей.

П_эсм=(SП_iхV_i/V_i)q_ср=9,30х339х4,42/339=41,106т/см,

Где q_ср=Q/n=1497/339=4,42т.

II Вариант.

1. Кран КС-7361 монтирует колонны, фермы, плиты покрытия, подкрановые балки.

П_эсм=(SП_iхV_i/V_i)q_ср==(11,51х48+11,51х18+3,45х36+21,86х240+4,37х60)х9,26/402=147,3 т/см,

Где q_ср=Q/n=3721,8/402=9,26т

2. Кран КС-4362 монтирует стеновые панели.

П_эсм=(SП_iхV_i/V_i)q_ср=8,75х339х4,42/339=38,675т/см,

Где q_ср=Q/n=1497/339=4,42т.

5. Технико-экономическое сравнение вариантов комплектов кранов

5.1 Определение продолжительности работ

Продолжительность монтажных работ при работе одного монтажного крана (или комплекта) определяем по формуле:

Т_i=Р_i/К_пхП_эсм , где

Р_i- объем работ по монтажу конструкций в т. подлежащий выполнению i крану:

К_п- планируемый коэффициент перевыполнения производственных норм на монтажных работах равный 1-1,2.

П_эсм – эксплуатационная сменная производительность i-го крана в т/см.

I Вариант.

Для крана МКГ-25 БР

Т_i=Р_i/(К_пхП_эсм)=3721,8/(1,1х156,49)+0,976=21,62 смены
