Министерство образования и науки Российской Федерации
Государственное образовательное учреждение
высшего профессионального образования
«Ижевский государственный технический университет
имени М. Т. Калашникова»
Курсовая работа
по дисциплине:
«Проектирование специальных машин».
Выполнил:
студент гр. 832
Рябов С. А.
Проверил:
Бородин А.В.
Ижевск, 2013
Оглавление
1.1 Расчёт оружия со свободным затвором – Beretta 38/42 3
а) Краткое описание образца 3
б) Расчёт баллистики образца 3
в) Расчёт автоматики 6
г) Расчёт приведённых масс 7
д) Расчёт приведённых сил 7
1.2 Расчёт оружия с БГД – АК-102 16
а) Краткое описание образца 16
б) Расчёт баллистики образца 16
в) Расчёт автоматики, приведённых масс и сил 20
1.3 Расчёт оружия с КХС – «Viking» MP-446 38
а) Краткое описание образца 38
б) Расчёт баллистики образца 38
в) Расчёт автоматики, приведённых масс и сил 41
2. Сравнение эффективности боеприпасов 53
3. Выводы по работе 54
1.1 Расчёт оружия со свободным затвором – Beretta 38/42 а) Краткое описание образца

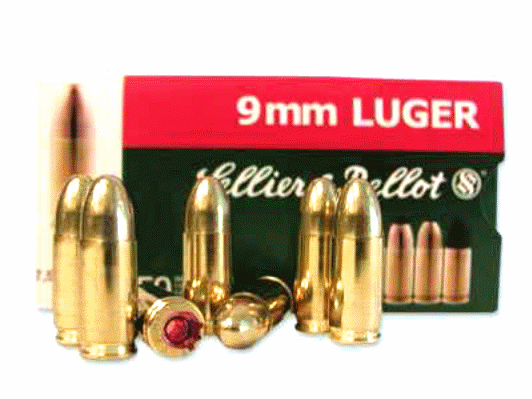

П
атрон
9х19 был разработан в 1902 году Георгом
Люгером и фирмой DWM для повышения
эффективности пистолета «Parabellum».
Представляет собой гильзу от 7,65-мм
патрона, соединенную с пулей 9 мм.
С момента своего появления патрон 9х19 стал практически международным боеприпасом и сегодня производится большим количеством фирм во всех странах мира. Его можно встретить с латунной или стальной гильзой и пулей любого типа, даже пластиковой.
Б) Расчёт баллистики образца
Исходные данные для расчета внутренней баллистики боеприпаса: 9x19 (9 mm Parabellum)
Параметры заряжания:
Площадь канала ствола Sкн= |
62,61 |
мм² |
Масса снаряда (пули) q= |
7,52 |
г |
Масса заряда (пороха) ω= |
0,36 |
г |
Объём каморы заряжания Wo= |
0,55 |
см³ |
Коэффициент конусности χ= |
1 |
|
Максимальное давление Pm= |
215,8 |
МПа |
Коэффициент перевода давления N= |
1,12 |
|
Давление распатронирования Po= |
10 |
МПа |
Составляющая коэф. фиктивности φ1= |
1,052 |
|
Сила сопротивления Fс= |
0 |
Н |
Путь пули по каналу ствола lд= |
183,83 |
мм |
Темпертура заряда t= |
15 |
°C |
Характеристики пороха:
Сила пороха f= |
0,95 |
МДж/кг |
Коволюм порохового газа α= |
0,95 |
дм³/кг |
Параметр расширения θ= |
0,235 |
|
Физическая плотность пороха δ= |
1,6 |
кг/дм³ |
Коэффициент формы пороха κ1= |
3 |
|
Коэффициент формы пороха λ1= |
-1 |
|
Коэффициент формы пороха μ1= |
0,333 |
|
Коэффициент формы пороха Zк= |
1 |
|
Коэффициент формы пороха κ2= |
0 |
|
Коэффициент формы пороха λ2= |
0 |
|
Тип пороха: |
пироксилиновый |
|
Результаты расчета:
t, мкс |
Pкн, МПа |
P, МПа |
Pсн, МПа |
l, мм |
V, м/с |
W, см³ |
ψ |
z |
Qt, Дж |
ρ, кг/м³ |
T, К |
Начало основного периода |
|||||||||||
0 |
10,086 |
10,000 |
9,851 |
0,000 |
0,000 |
0,324 |
0,009 |
0,003 |
0,000 |
10,526 |
2729,885 |
50 |
53,951 |
53,489 |
52,690 |
0,187 |
10,227 |
0,331 |
0,052 |
0,018 |
0,103 |
56,869 |
2702,757 |
100 |
187,199 |
185,596 |
182,823 |
1,584 |
54,462 |
0,398 |
0,223 |
0,081 |
0,624 |
201,966 |
2640,642 |
Момент достижения максимального давления |
|||||||||||
134 |
241,698 |
239,629 |
236,048 |
4,391 |
113,057 |
0,551 |
0,417 |
0,165 |
1,579 |
272,375 |
2528,085 |
150 |
232,504 |
230,514 |
227,069 |
6,437 |
142,562 |
0,669 |
0,501 |
0,208 |
2,223 |
269,479 |
2458,058 |
200 |
157,178 |
155,832 |
153,504 |
15,583 |
218,265 |
1,221 |
0,679 |
0,316 |
4,719 |
200,223 |
2236,469 |
250 |
101,124 |
100,258 |
98,760 |
27,809 |
267,181 |
1,976 |
0,768 |
0,387 |
7,489 |
139,903 |
2059,256 |
300 |
69,456 |
68,861 |
67,832 |
42,029 |
299,571 |
2,861 |
0,817 |
0,433 |
10,279 |
102,768 |
1925,467 |
350 |
50,848 |
50,413 |
49,659 |
57,611 |
322,522 |
3,833 |
0,847 |
0,466 |
13,020 |
79,520 |
1821,725 |
400 |
39,114 |
38,779 |
38,200 |
74,186 |
339,745 |
4,868 |
0,867 |
0,491 |
15,693 |
64,100 |
1738,430 |
450 |
31,238 |
30,970 |
30,508 |
91,524 |
353,245 |
5,952 |
0,881 |
0,510 |
18,299 |
53,306 |
1669,510 |
500 |
25,678 |
25,458 |
25,077 |
109,468 |
364,185 |
7,074 |
0,892 |
0,526 |
20,840 |
45,407 |
1611,082 |
550 |
21,590 |
21,405 |
21,085 |
127,912 |
373,280 |
8,228 |
0,901 |
0,539 |
23,320 |
39,415 |
1560,573 |
600 |
18,486 |
18,327 |
18,053 |
146,774 |
380,998 |
9,408 |
0,908 |
0,550 |
25,745 |
34,734 |
1516,210 |
650 |
16,063 |
15,926 |
15,688 |
165,994 |
387,656 |
10,611 |
0,913 |
0,560 |
28,118 |
30,990 |
1476,736 |
Дульный момент |
|||||||||||
696 |
14,271 |
14,149 |
13,937 |
183,952 |
393,038 |
11,735 |
0,918 |
0,567 |
30,260 |
28,157 |
1443,940 |
Импульс пороха |
0,08938 |
МПа·с |
Дульная энергия |
580,84 |
Дж |
Предельная скорость |
602,02 |
м/с |
Коэффициент могущества |
816,07 |
МДж/м³ |
КПД системы |
39,912 |
% |
Коэффициент использования заряда |
1,613 |
МДж/кг |
Исходные данные для расчета внешней баллистики боеприпаса: 9x19 (9 mm Parabellum)
Исходные данные:
Начальная скорость снаряда Vo= |
393,038 |
м/с |
Угол бросания θ= |
0,527 |
° |
Баллистический коэффициент C= |
25 |
м²/кг |
Калибр снаряда d= |
9 |
мм |
Масса снаряда q= |
7,52 |
г |
Поправки:
Атмосферное давление Pа= |
760 |
мм рт. ст. |
Температура воздуха Tа= |
15 |
°C |
Влажность воздуха εа= |
0 |
% |
Продольный ветер Wx= |
0 |
м/с |
Боковой ветер Wz= |
0 |
м/с |
Результаты расчета:
t, с |
V, м/с |
θ˚ |
X, м |
Y, м |
Z, м |
E, Дж |
Eуд, МДж/м² |
Начальная точка траектории |
|||||||
0,0000 |
393,038 |
0,527 |
0,000 |
0,000 |
0,000 |
580,841 |
9,130 |
0,0265 |
375,179 |
0,488 |
10,174 |
0,090 |
0,000 |
529,254 |
8,319 |
0,0542 |
358,669 |
0,446 |
20,332 |
0,173 |
0,000 |
483,700 |
7,603 |
0,0832 |
343,612 |
0,399 |
30,510 |
0,248 |
0,000 |
443,939 |
6,978 |
0,1134 |
330,793 |
0,349 |
40,684 |
0,315 |
0,000 |
411,434 |
6,467 |
0,1446 |
320,505 |
0,295 |
50,838 |
0,372 |
0,000 |
386,239 |
6,071 |
0,1767 |
312,100 |
0,238 |
60,986 |
0,419 |
0,000 |
366,249 |
5,757 |
0,2064 |
305,645 |
0,184 |
70,158 |
0,453 |
0,000 |
351,254 |
5,521 |
0,2400 |
299,076 |
0,122 |
80,315 |
0,480 |
0,000 |
336,319 |
5,287 |
0,2742 |
292,962 |
0,057 |
90,438 |
0,496 |
0,000 |
322,708 |
5,073 |
0,3092 |
287,139 |
-0,011 |
100,588 |
0,500 |
0,000 |
310,008 |
4,873 |
Наивысшая точка траектории |
|||||||
0,3127 |
286,576 |
-0,018 |
101,592 |
0,500 |
0,000 |
308,793 |
4,854 |
0,3449 |
281,527 |
-0,082 |
110,738 |
0,492 |
0,000 |
298,009 |
4,684 |
0,3812 |
276,085 |
-0,155 |
120,858 |
0,471 |
0,000 |
286,598 |
4,505 |
0,4182 |
270,780 |
-0,231 |
130,974 |
0,437 |
0,000 |
275,689 |
4,334 |
0,4523 |
266,082 |
-0,302 |
140,127 |
0,394 |
0,000 |
266,207 |
4,185 |
0,4907 |
260,999 |
-0,384 |
150,246 |
0,334 |
0,000 |
256,134 |
4,026 |
0,5298 |
256,035 |
-0,469 |
160,353 |
0,258 |
0,000 |
246,483 |
3,874 |
0,5698 |
251,164 |
-0,558 |
170,496 |
0,168 |
0,000 |
237,193 |
3,728 |
0,6106 |
246,397 |
-0,650 |
180,645 |
0,061 |
0,000 |
228,274 |
3,588 |
Конечная точка траектории |
|||||||
0,6317 |
244,004 |
-0,698 |
185,819 |
-0,000 |
0,000 |
223,862 |
3,519 |
x, м |
E, Дж |
Eуд, МДж/м² |
RSP |
0 |
581 |
9,1 |
33 |
50 |
386 |
6,1 |
27 |
100 |
310 |
4,9 |
24 |
150 |
256 |
4,0 |
22 |
185 |
224 |
3,5 |
21 |
ДПВ = 185 м;
