5 Водопроводная арматура

Различают два типа арматуры: – санитарная, предназначенная для подвода горячей и холодной воды ко всем сантехническим устройствам в доме; – строительная, в которую входят запорные краны, краны отбора воды и т.д.

Санитарная арматура

Так как краны являются основным элементом в водопроводной установке, то следует выбирать качественные модели, соответствующие стандартам по водопроводной санитарной арматуре. Установленный стандарт E.A.U. классифицирует краны по категориям — в зависимости от скорости потока, акустических свойств и износостойкости).

По французской классификации поток подразделяется от Е1 (наименьший расход) до Е4 (наибольший расход). Акустика подразделяется от А1 (наименьший шум) до A3 (наибольший шум).

Износостойкость подразделяется от U1 (наименее прочный) до U3 (наиболее прочный).

Для водосмесительных кранов введена классификация E.C.A.U., которая учитывает также параметры комфорта (С).

Формы и цвета кранов могут быть самыми разнообразными. Каждому санитарно-техническому оборудованию соответствует определенный тип водопроводной арматуры.

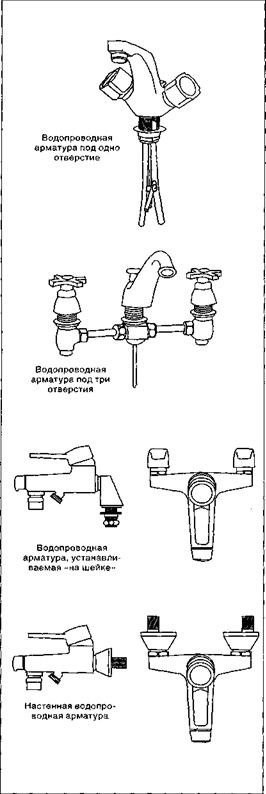

Возможны различные типы монтажа (рис. 11): – водопроводная арматура под одно отверстие монтируется на санитарное оборудование с одним входом. Крепление и подвод горячей и холодной воды производится на одном и том же отверстии. Смесители с двумя кранами и однокорпусные водосместительные краны под одно отверстие часто оборудованы соединительными шлангами, что упрощает их установку; – набор кранов устанавливается на сантехническое устройство. Для этого необходимы минимум два отверстия для крепления и подвода горячей и холодной воды. Если рожок для подачи воды устанавливается отдельно, то необходимо выполнить третье отверстие. Для ванн такой тип крепления называется «на шейке»; – водопроводная арматура настенного крепления используется в основном для душа и ванной комнаты. Подача воды производится по трубам открытой или скрытой прокладки; – корпус встроенной водопроводной арматуры заделывается в стену. Видимой остается только рукоятка управления. Такое решение очень эстетично.

Кран простой конструкции

Он больше не имеет широкого применения в сантехнике, так как обеспечивает подачу либо только горячей, либо только холодной воды. С некоторых пор он используется для стиральных машин.

Смеситель с двумя кранами

Кран-смеситель состоит из канала подачи горячей воды, канала подачи холодной воды и рожка. Вручную можно регулировать одновременно расход и температуру. Лучше всего выбирать модели с керамическими головками, более удобными в работе: они менее всего подвержены утечке и образованию накипи и позволяют создать максимальный расход менее чем за четверть оборота ручки. К тому же они более долговечны, чем клапанные модели.

Водосмесительный однокорпусной кран

Практически все краны такого типа производятся с керамическими дисками, что делает их более практичными, чем смесители, так как регулировка подачи воды и температуры производится одной рукой. Требуемая температура воды достигается быстрее, позволяя экономить электроэнергию.

Рис. 1. Типы кранов

Кран-джойстик

Кран-джойстик — высококачественное изделие водопроводной санитарной арматуры, исключительно удобное в эксплуатации, так как его конструкция полностью исключает течь и позволяет выбрать нужную температуру воды. Вы можете принимать душ с установленной температурой воды, независимо от расхода и перепадов в сети. Такие модели дороже, чем водосмесительные краны. Но их надежность, легкость хода рукоятки и простота обслуживания полностью компенсируют этот недостаток. Однако нужно помнить, что водопроводная вода должна быть хорошо очищенной, так как песок и ржавчина могут вывести их из строя.

Некоторые модели специально предназначены для приготовления горячей воды на газе, что исключает неудобства, связанные с перепадами температуры, которым подвержены газовые колонки быстрого нагрева воды. Существуют также централизованные смесители с джойстиком, позволяющие обеспечить горячей водой необходимой температуры все сантехнические устройства ванной комнаты.

Строительная арматура

Строительная арматура имеет исключительно функциональное назначение. Внешний вид играет второстепенную роль. Эта арматура объединяет в себе запорные краны и затворы, вентили отбора воды, орошения, а также различные устройства оборудования, такие как редуктор давления, устройство против гидравлического удара и т. д. Все меньше и меньше используется старая система закрытия при помощи клапанного крана, или с прокладкой (рис. 2).

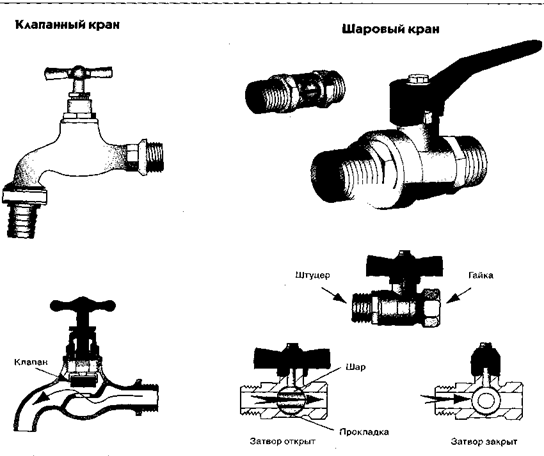

Рис. 2. Типы кранов трубопроводной арматуры

В действительности же шаровые задвижки являются более надежными и имеют высокие характеристики. Они долговечнее и менее шумные. При пользовании ими продолжительное время они реже подвержены заклиниванию, в противоположность клапанным моделям. Шаг резьбы винтов соответствует типовому размеру крана. Торговые характеристики кранов основываются на шаге винта и типе соединения, например: запорный клапан M/F 15 х 21. Некоторые модели кранов могут привариваться к строительной арматуре.

6 На водопроводной сети могут сооружаться колодцы, упоры, дюкеры, переходы и т.п. сооружения. Водопроводные колодцы предназначены для размещения в них арматуры (задвижек, вантузов, выпусков пожарных гидрантов и т.д.). Типы и размеры колодцев зависят от количества и размеров фасонных частей и арматуры, которая в них располагается.

Рис. 1. Водопроводный колодец 1 — песчаная или гравийная подсыпка;  2 — переходник; 3 — задвижка; 4 — подставка для пожарного гидранта; 5 — упор; 6 — внутренняя крышка;  7 — люк

Глубина колодца определяется в зависимости от установленной глубины заложения труб. Колодцы сооружают из сборных железобетонных элементов или из кирпича. Колодец из фундаментных блоков (рис.1) сооружают для стальных или чугунных трубопроводов диаметром выше 100 мм.

Фундаментные блоки укладывают на песчаную или гравийную подсыпку толщиной 100-550 мм. Железобетонные блоки устанавливают на цементном растворе М 50 с закладкой арматуры для замоноличивания углов. Монтаж блоков ведут с установкой временных креплений. Для спуска в колодец должна быть предусмотрена лестница.

Внешнюю сторону фундаментных блоков покрывают гидроизолирующим слоем битума. Расстояние от пола колодца до низа закладываемых труб должно составлять около 40 см. Минимальное расстояние перекрытия от поверхности грунта должна быть 46 см и более.

Это расстояние может быть увеличено до планировочных отметок при укладке железобетонных колец диаметром 80 см. Кольца дают возможность сформировать горловину колодца любой высоты. Железобетонное перекрытие колодца заканчивается чугунным люком с крышкой.

Круглые колодцы собирают из типовых железобетонных колец диаметром 100, 125, 150 см. Нижнюю часть колодца сооружают из круглых железобетонных элементов или из кирпича с отверстиями для прокладки труб.

В верхней части колодца устанавливают кольцо конической формы, которое служит переходом от нижней цилиндрической части к верхнему цилиндрическому кольцу под люком диаметром 70 см. Часть колодца под люком выкладывается кирпичом.

В водопроводных линиях под дорогами с твердым покрытием люки колодцев должны возвышаться над уровнем проезжей части не более как на 2 см, под незамощенными проездами — на 5 см, с устройством отмостки шириной 1 м вокруг люка.

С внешней стороны колодца устраивают глиняный замок. Для спуска в колодец в стены закладывают стальные скобы в шахматном порядке на расстоянии по вертикали 35 см и по горизонтали между осями скоб 30-35 см.

Наиболее слабым местом в трубопроводах являются раструбные и муфтовые соединения, которые не могут препятствовать продольным подвижкам труб.

Рис. 2. Упор: 1 — упор;  2 — слои толя и рубероида;  3 — колено

Для компенсации этих усилий на трубопроводах в местах поворотов, ответвлений и на концах тупиковых веток необходимо сооружать упоры (рис.2). Размеры и конструкции упоров определяют расчетом. Во временных водопроводах допускается сооружение упоров из древесины.

7 Под противопожарным понимается такое водоснабжение, которое кроме удовлетворения хозяйственно-питьевых и производственных нужд полностью обеспечивает подачу воды в любое время суток в количестве, необходимом для тушения пожара, как снаружи, так и внутри зданий и сооружений.

Системы противопожарного водоснабжения бывают естественными и искусственными. К естественным источникам противопожарного водоснабжения относятся водоемы, пруды, реки, озера, моря, имеющие благоустроенные подъезды для забора воды пожарными насосами. К искусственным источникам противопожарного водоснабжения относятся водопровод, а также сеть пожарных водоемов и резервуаров.

Противопожарное водоснабжение может быть осуществлено от водопровода, объединенного с хозяйственно-питьевым и производственным водопроводом, или от самостоятельного противопожарного водопровода, если объединение его с водопроводом другого назначения экономически нецелесообразно. Существуют определенные нормы расхода воды на наружное и внутреннее пожаротушение, которые учитываются при проектировании, строительстве и реконструкции промышленных предприятий.

Противопожарные водопроводы в зависимости от расположения подразделяют на наружные и внутренние, а по величине напора — на водопроводы низкого и высокого давления.

В водопроводе низкого давления напор, необходимый для тушения пожара, создается передвижными пожарными насосами (пожарными автоцистернами, автонасосами или мотопомпами), подающими воду от гидрантов к месту пожара. Свободный напор воды в сети водопровода низкого давления при пожаротушении должен обеспечить подачу струи из пожарного ствола на расстояние не менее 10 м.

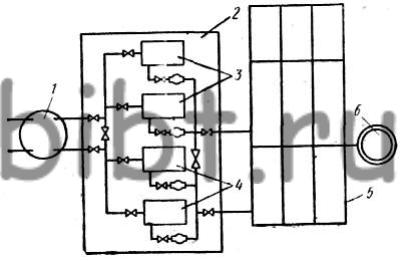

Рис. 72. Схема противопожарного водопровода высокого давления, объединенного с хозяйственно-питьевым водопроводом:

1 — резервуар; 2 — насосная станция; 3 — хозяйственно-питьевые насосы: 4 — пожарные насосы; 5 — сеть; 6 — водонапорная башня

В противопожарном водопроводе высокого давления (рис. 72) необходимый напор для тушения пожара из гидрантов создается стационарными пожарными насосами (только на время пожара), входящими в состав постоянных водопроводных сооружений и устанавливаемыми в зданиях насосных станций или в отдельных помещениях. Насосы включают не позднее 5 мин после сообщения о пожаре, при этом они создают необходимый напор воды для тушения пожара в самом высоком здании предприятия; прокладка рукавных линий осуществляется от колонок, устанавливаемых на пожарные гидранты.

Все сооружения водопровода проектируют, строят и эксплуатируют с учетом пропуска расчетного расхода воды для пожарных нужд при максимальном расходе воды на хозяйственно-питьевые и производственные нужды. Выбор водопровода низкого или высокого давления обусловливается технико-экономическим расчетом.

Для распределения воды по территории машиностроительного предприятия устраивают наружную водопроводную сеть. Она должна надежно и бесперебойно в необходимых количествах и под достаточным напором подавать воду к самым отдаленным и высоко расположенным точкам водоразбора.

Наружные водопроводные сети разделяют на кольцевые и разветвленные (или тупиковые). При кольцевой схеме трубы образуют замкнутую систему, благодаря чему вода по трубам может циркулировать во всех направлениях. В кольцевых водопроводных сетях можно выключать аварийные участки трубопроводов без прекращения подачи воды в последующие участки и, кроме того, в них ослабляется действие гидравлического удара.

Кольцевые сети применяют, как правило, для противопожарного водоснабжения крупных машиностроительных предприятий, а тупиковые для небольших предприятий.

Маршруты прокладки водопроводных сетей зависят от расположения дорог (проездов) на предприятии. На сети на расстоянии друг от друга не далее 100 м устанавливают пожарные гидранты, служащие для отбора воды при тушении пожаров.

Внутренний противопожарный водопровод предназначен для тушения местных очагов горения в начале его возникновения до прибытия пожарной части. Он состоит из водопроводных сетей с системой стояков, на которых устанавливают внутренние пожарные краны. Стояки прокладывают в общедоступных местах, как правило, в лестничных клетках или вблизи них. Сеть внутреннего противопожарного водопровода в зданиях, как правило, должна быть замкнутой, т. е. кольцевой, получающей питание от наружной водопроводной сети.

При проектировании, строительстве и эксплуатации внутреннего противопожарного водопровода учитывают ряд требований. Например, струя воды от пожарного крана должна иметь расход не менее 2,5 л/с, а ее компактная часть достигать наиболее удаленную точку защищаемого помещения. Нормы расхода на внутреннее пожаротушение в производственных зданиях следует принимать из расчета двух пожарных струй.

Пожарные краны, как правило, устанавливают только в отапливаемых помещениях на высоте 1,35 м от пола. Если пожарные краны устанавливают в зданиях и помещениях, в которых не исключена возможность их замерзания, подводка воды к кранам должна быть осуществлена в утепленном месте.

Пожарные краны размещают с таким расчетом, чтобы обеспечить соприкосновение струй от двух смежных кранов в наиболее высокой и наиболее отдаленной точке здания. Пожарные краны устанавливают на всех этажах отапливаемых зданий, внутри помещений, преимущественно у выходов или на площадках отапливаемых лестничных клеток, в вестибюлях, коридорах или проходах в наиболее заметных местах. Пожарные краны вместе с рукавами и стволами при них помещают в шкафчики, имеющие надпись: «Пожарный кран» или «ПК №».
