4. Ттарельчатый вакуум-фильтр или план-фильтр

Рис. 151. Тарельчатый вакуум-фильтр (план-фильтр):

1—вертикальный вал; 2—горизонтальный вращающийся диск (тарелка); 5—распределительная головка; 4—нож для съема осадка.

Горизонтальные тарельчатые вакуум-фильтры применяют главным образом для обезвоживания крупнозернистых тяжелых суспензий.

5. Ленточные вакуум-фильтры.

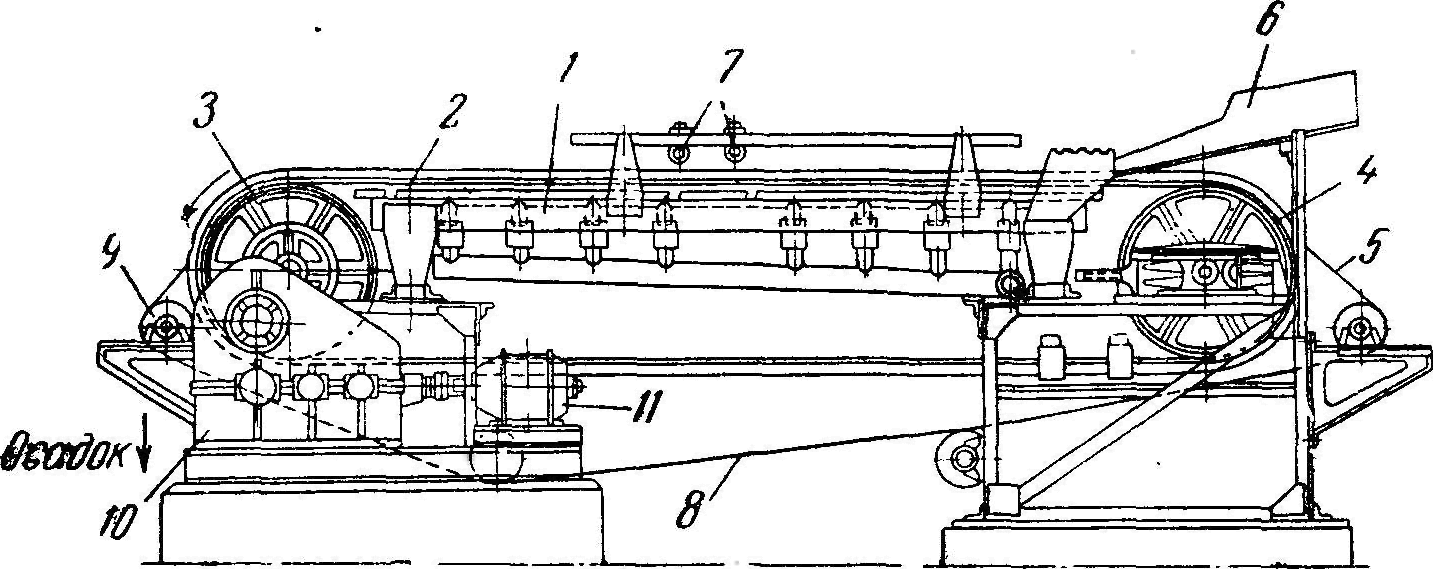

Рис. 152. Ленточный вакуум-фильтр:

1—-стол с вакуум-камерами; 2—перфорированная резиновая лента; 3—приводной барабан; 4—натяжной ба рабан; 5—фильтрующая ткань; б—лоток для подачи суспензии; 7—форсунки; 8—коллектор для фильтра

та; 9—валик для съема осадка; 10—редуктор; 11—электродвигатель.

6. Ленточные капиллярные фильтры.

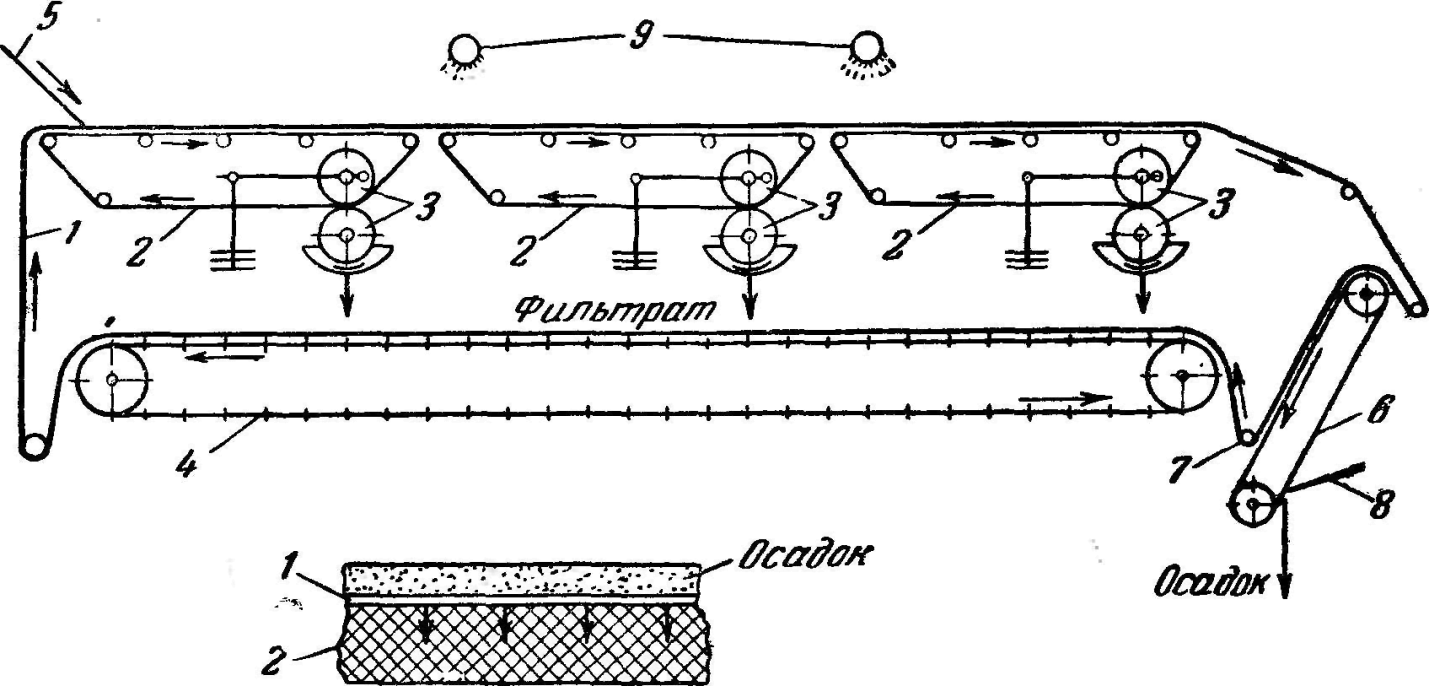

Рис 153. Ленточный капиллярный^фильтр:

—фильтрующая лента; 2—войлочные ленты; 3—отжимающие валики; 4—несущая решетка; 5—лоток; б—лента для съема осадка; 7—ролик; 8—нож; 9—форсунки

Таким образом, в капиллярных ленточных фильтрах действие ва­куума заменено всасывающим эффектом капиллярных сил.

Ленточные фильтры пригодны для фильтрации суспензий с неболь­шим содержанием твердой фазы. Они отличаются от барабанных филь­тров простотой конструкции и повышенной производительностью при фильтрации неоднородных осадков, так как на ленте в первую очередь осаждаются более крупные частицы. Недостатками этих фильтров яв­ляются небольшая поверхность фильтрации и неполное использование фильтрующей ткани.

7. Аналогичные принципы действия для фильтров работающих под давлением.
