5 Разработка интегральной микросхемы
5.1 Расчет амплитудно-частотной характеристики
Т.к. УПТ не имеет разделительных емкостей, то расчетом его коэффициента частотных искажений на нижней частоте (fн=0Гц) можно пренебречь. По заданию в области верхней частоты спектра сигнала (fв=1,5МГц) необходимо обеспечить завал АЧХ, для чего коэффициент частотных искажений на данной частоте должен составить– Mв=2дБ. Для реализации данной формы АЧХ в схеме предусмотрена корректирующая ёмкость С1, которая рассчитывается по следующей формуле
(16)
Расчет АЧХ в области верхних частот проведен по следующей формуле, и сведен в таблице 1.
(17)
Таблица 1. К расчету АЧХ в области верхних частот
f, МГц |
1 |
1,5 |
2 |
3 |
4 |
YВ |
0,89 |
0,795 |
0,7 |
0,55 |
0,44 |

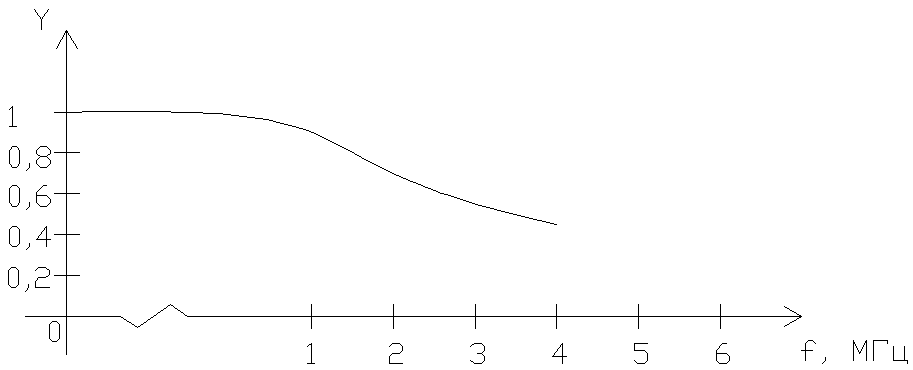

Рисунок 12 АЧХ усилителя постоянного тока
Заключение
В данной курсовой работе разработан интегральный усилитель постоянного тока. Данный интегральный усилитель реализован в виде тонкопленочной гибридной интегральной схемы (ГИМС).
В ходе курсового проектирования были разработаны структурная и принципиальная схемы. Произведен расчет элементов принципиальной схемы. При разработке интегральной микросхемы был выполнен расчет АЧХ усилителя, были выбраны навесные элементы и рассчитана конфигурация пленочных элементов. Также была разработана топология и выполнен топологический чертеж.
