Зрошувач №1

Мал.1 Виріб-аналог №1

Позитивне:

• подача води під тиском ;

• регулюється дальність поливу ;

• має функцію дрібнодисперсного поливу розсади .

Негативне:

• зміна місця поливу проводиться в ручну ;

• залежність від джерела подачі води .

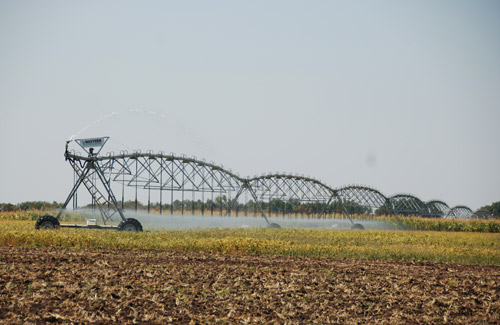

Зрошувач №2

Мал.2 Виріб-аналог №2

Позитивне:

• охоплює велику площу поливу ;

• переміщення здійснюється механізовано ;

• джерелом є водозбірні канави.

Негативне:

• обміління річок ;

• забруднення поверхневих і підземних вод.

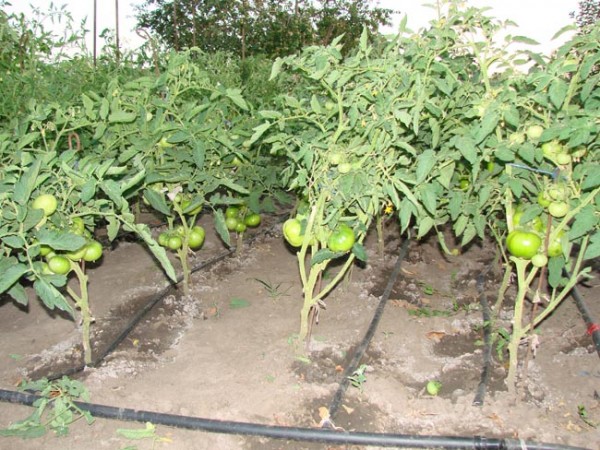

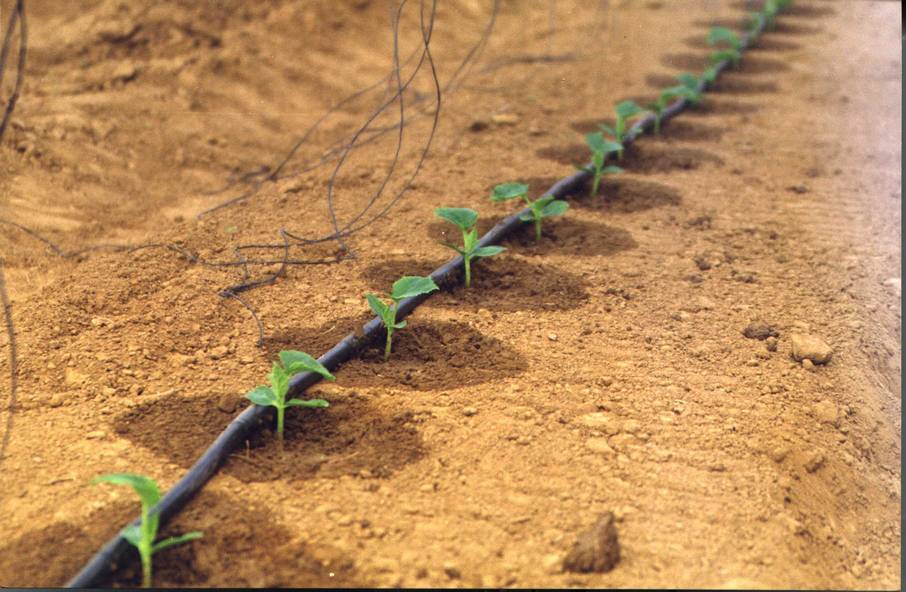

Зрошувач №3

Мал.3 Виріб-аналог №3

Мал.4 Виріб-аналог №3

Позитивне:

• мінімальні витрати на випаровування та фільтрацію води ;

• економить воду, зберігає структуру ґрунту та запобігає водній ерозії ;

• можливість використання більш мінералізованої води ;

• внесення, поряд із водою, добрив ;

• джерелами водопостачання є відкриті та підземні води .

Негативне:

• обмеженість водних ресурсів ;

• вартість систем досить висока ;

• складна конструкція мережі трубопроводів.

Виріб, що проектується, має задовольняти наступні вимоги:

• мінімальні витрати води ;

• регулювання адресного поливу ;

• незалежність від джерела подачі води ;

• виріб має бути зручним у використанні ;

• виріб повинен бути естетичним ;

• конструкція має бути не надто складною у виготовленні ;

• використати в конструкції виробу якнайбільше недорогих, доступних матеріалів, можливе використання вторинних матеріалів ;

2. Конструкторський етап

2.1. Розробка конструкції системи зрошування

Дослідивши моделі-аналоги, при проектуванні виробу ми внесемо наступні зміни до його конструкції:

1. До труби добавимо основу і колеса (див. мал.3)

2. Добавимо замість шланга ємкість для води

На початку конструювання у нас виникла проблема із закріплення поліетиленової бутилки (5л.). Оскільки у неї складна форма її було б важко закріпити і ми вирішили знайти схожу ємкість простішої форми, нею стала поліетиленова каністра з-під грунтівки.

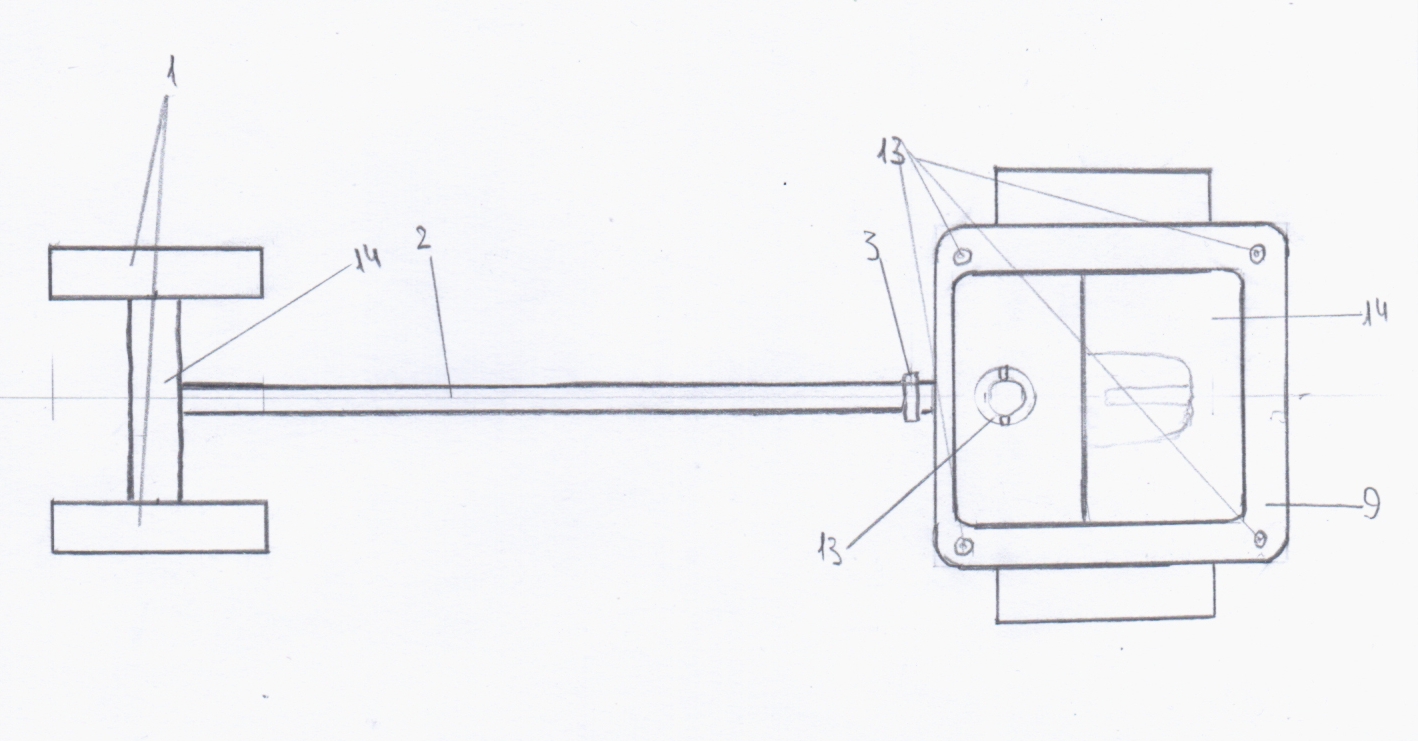

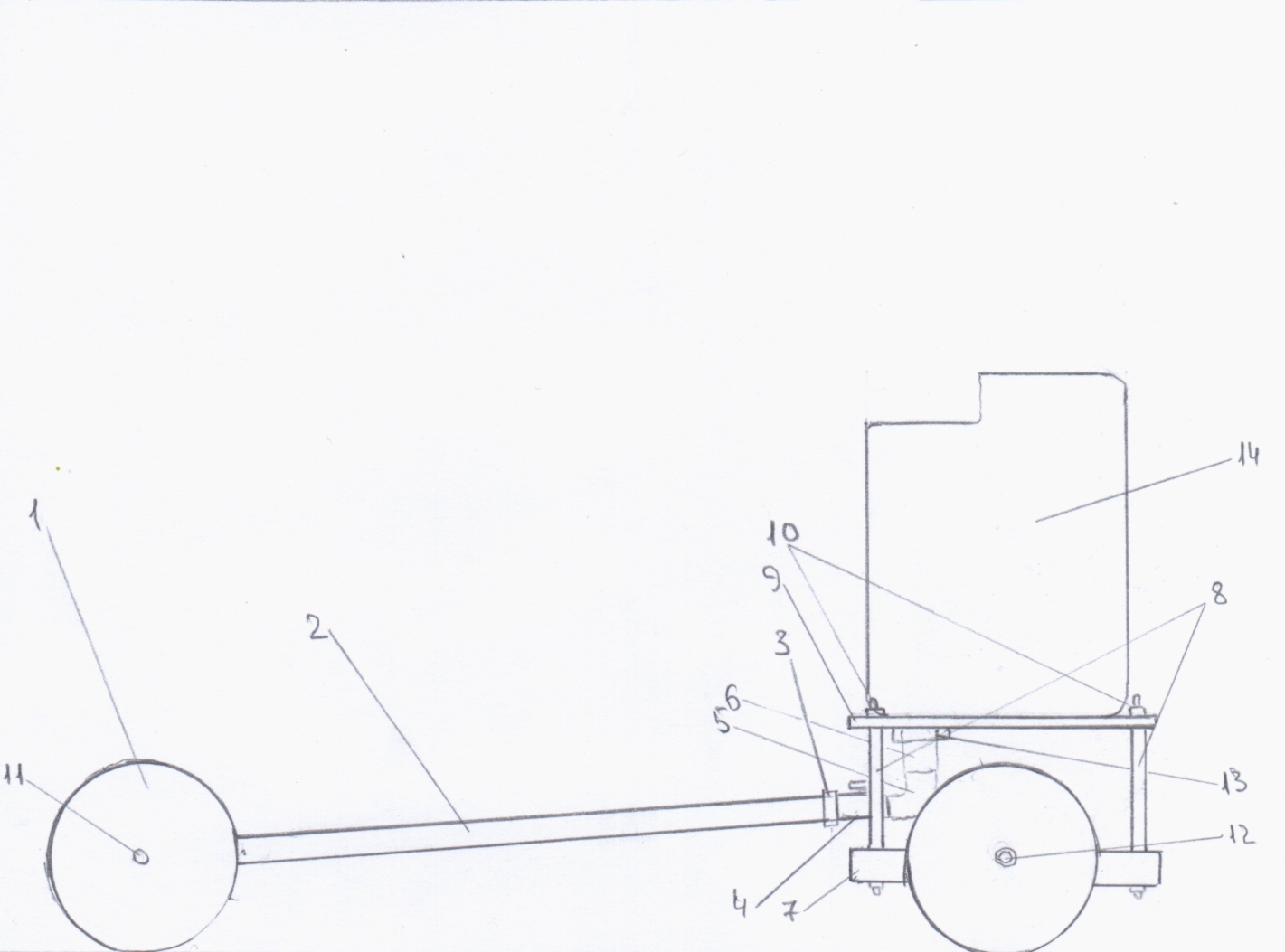

мал.5

мал.6

Остаточну конструкцію системи зрошування зображено на малюнку 5і 6.

1. – Колесо 8. – Стальні стержні

2. – Труба з отворами 9. – Поличка верхня

3. – Муфта 10. – Гайка з ковпачком

4. – Кран кульовий 11. – Заглушка плоска

5. – Коліно 90° 12. – Конфірмат

6. – Згін з різьбою 13. – Гайка

7. – Поличка нижня 14. – Брусок

2.2. Вибір матеріалів, інструментів, обладнання

Наш виріб, в основному, буде виготовлений із берези. З неї буде виготовлятися платформа, колеса. Із буку виготовлятиметься брусок. Із залізного прутка - стержні. При виготовленні системи поливу використаємо багато доступних дешевих матеріалів: гвинти-конфірмати, труби, фітінги, коліно 90°, кран кульовий. У якості ємкості для води використаємо каністру. Кнопки слугуватимуть оздобою коліс. Для з’єднання труб використаємо паклю і ущільнюючу пасту, для лакувальних робіт – яхтний лак.

Інструменти, обладнання

Для виконання технологічних операцій знадобляться свердлильний верстат, електрофрезер, електролобзик, ТВ-4 з комплектами різців. Додатково необхідні: інструменти для розмітки, шліфпапір, напильник, викрутка, штангель циркуль, струбцини, колодка для шліфування, сверла ∅4-16, плашка, ножівка столярна.
