3.3.4 Определение несущей способности сваи по материалу:

где =1 - коэффициент условий работы;

=1 - коэффициент, учитывающий гибкость сваи;

=11500 кПа - расчетное сопротивление бетона В20 при осевом сжатии;

=225000 кПа - расчетное сопротивление арматуры сжатию;

=0,1225 м² - площадь поперечного сечения сваи;

м² – суммарная площадь поперечного сечения продольных стержней арматуры.

Допустимая нагрузка на сваю:

где коэффициент надежности, принимаемый равным 1.

К расчету принимаем минимальную несущую способность

3.3.5 Среднее условное давление под ростверком:

Ориентировочная площадь ростверка:

где - коэффициент надежности по нагрузке, равный 1,1;

= 5,2м - глубина заложения ростверка;

=20 кН - средний нормативный удельный вес материала ростверка и грунта на обрезах.

3.3.6 Требуемое количество свай:

где

3.3.7 Конструирование фундамента:

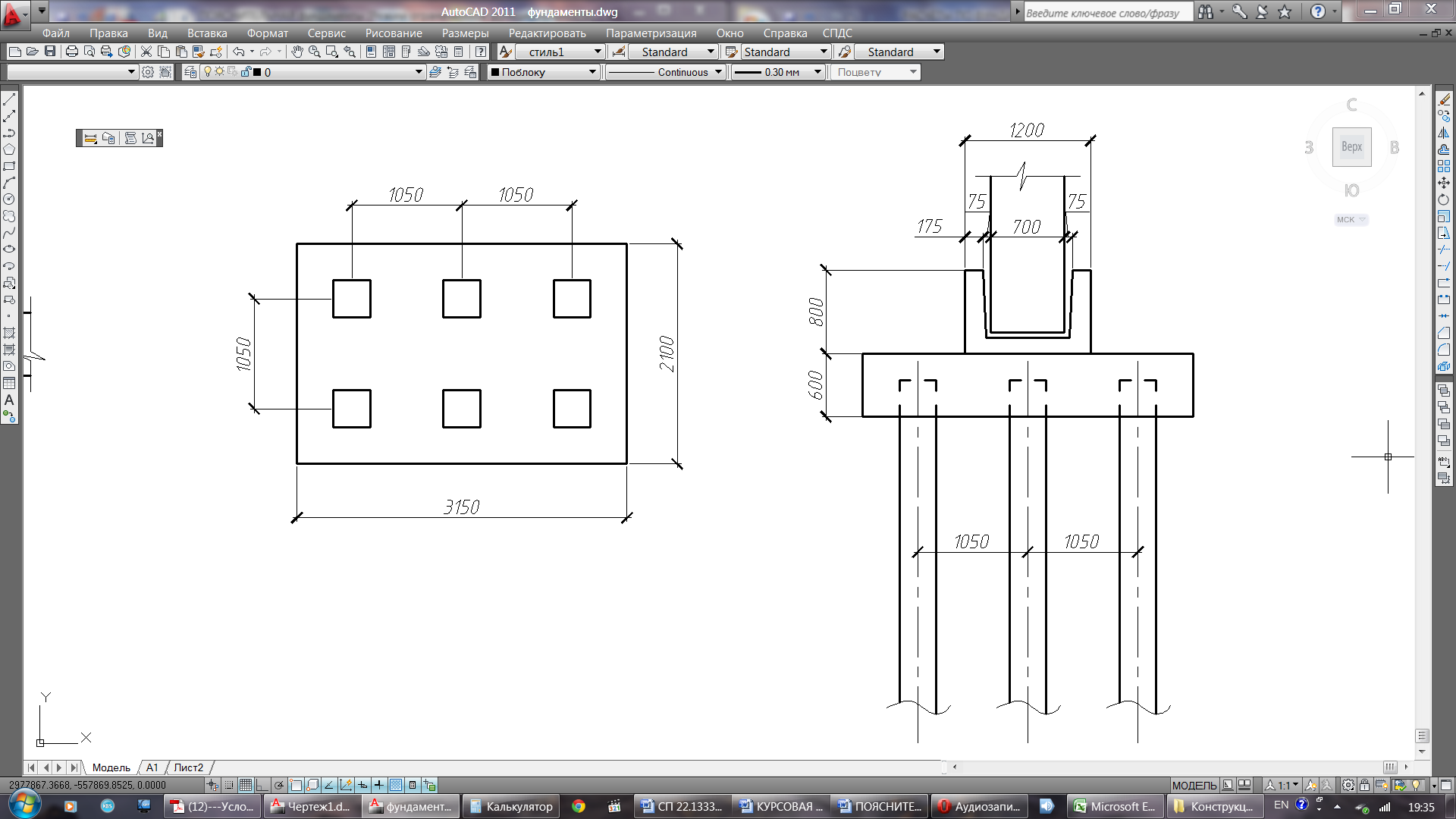

Рис.8 - Свайный фундамент

Вес ростверка:

Вес грунта:

3.3.8 Нагрузка на сваю в крайнем ряду:

4. Технико-экономическое сравнение вариантов фундаментов

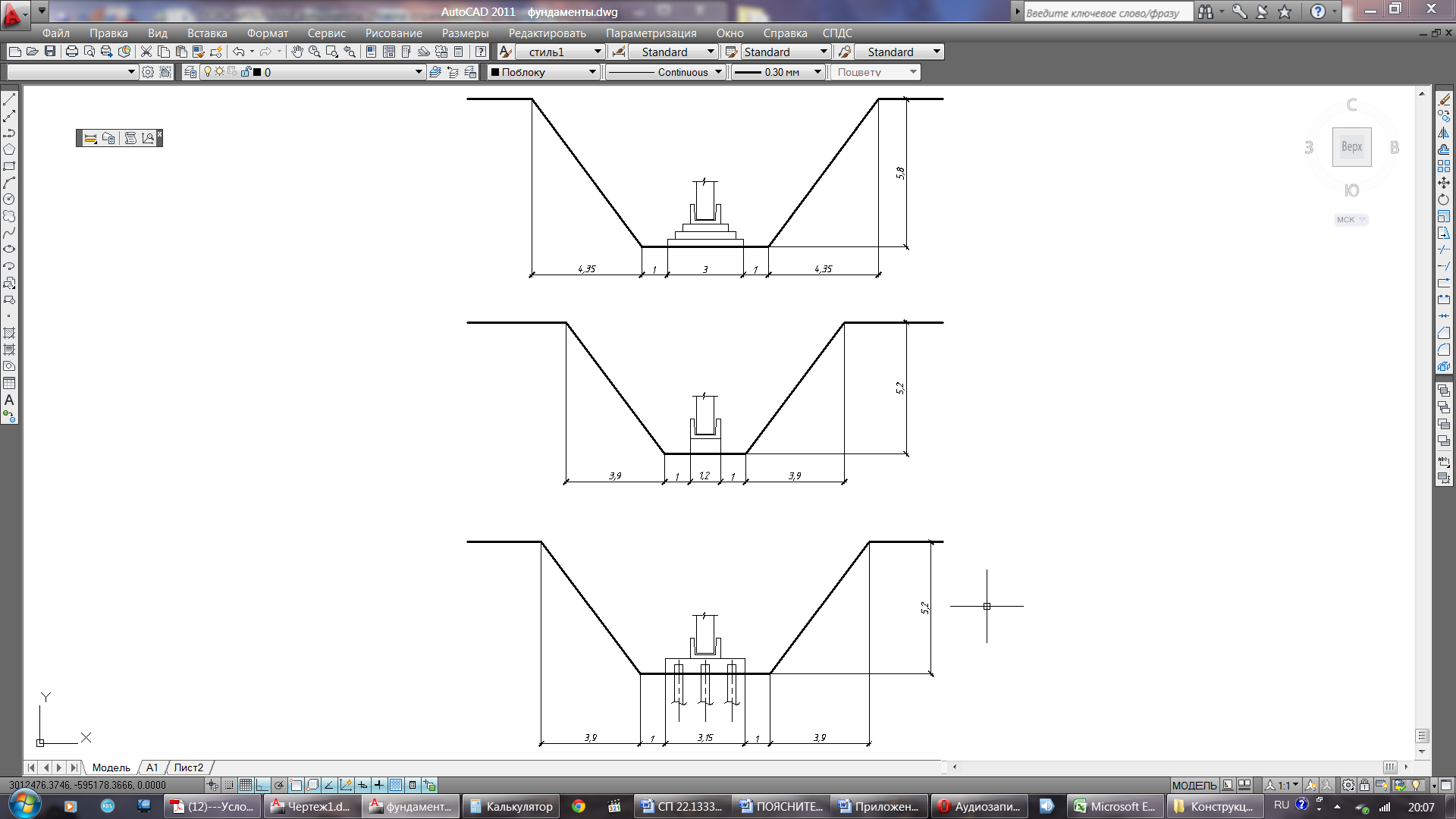

Рис.9 - Обьем земляных работ

Наименование работ	Ед. изм	Отдельностоящий			Ленточный			Свайный
		Ст-ть	V	Всего	Ст-ть	V	Всего	Ст-ть	V	Всего
Разработка грунта под фундаменты глубиной более 3,0 м	м3	34	477,46	16233,5	34	366,91	12475	34	539,45	18341,2
Фундаменты железобетонные под колонны	м3	565	4,78	2700,7
Фундаменты ленточные железобетонные под колонны	м3				640	6,57	4204,8
Ростверк железобетонный под железобетонные колонны	м3							565	4,58	2587,7
Железобетонные сваи с забивкой менее 12 м	м3							1460	0,98	1430,8
Итого:				18934,2			16679,8			22359,7

Таблица 4.1 Технико-экономическое сравнение вариантов фундаментов

- для отдельностоящего фундамента

- для ленточного фундамента

- для свайного фундамента
