Раздел 3. Основания и фундаменты

Краткая характеристика сооружения

Комплекс представляет собой объем переменной этажности (3-4) с подвальным этажом (автопарковка) габаритными размерами в осях 164,1 м( западный фасад) , 199,2 м со стороны ул. Сергеева, переменной высотой 9,7- 17,4-31,8.

Здание состоит из 3-х функциональных зон по горизонтали: автопарковка (подвал), общественно-торговая (1-2-3 этажи), кинозалы ( 4 этаж).

Характеристика района строительства:

– климатический район I, подрайон IВ;

– расчетная зимняя температура наружного воздуха для наиболее холодной пятидневки, минус 38 ⁰С;

– расчетное значение веса снегового покрова на 1м² горизонтальной поверхности - 1,2 кПа;

– нормативное значение ветрового давления принято для III района равным 0,38кПа;

- нормативная глубина сезонного промерзания грунтов по данным многолетних наблюдений для г. Иркутска составляет 2,8м.

- сейсмичность площадки – 8 баллов.

Несущие конструкции – монолитные железобетонные колонны сечением 0,7х0,7м. из бетона В25.

Ограждающие конструкции - заполнение наружных стен различное: стены вдоль оси П, вдоль оси 29 между осями Ж-П -трехслойные сэндвич-панели МЕТАЛЛ ПРОФИЛЬ со скрытым креплением с облицовкой Накатка(Н) толщиной 200мм, каркасная стена из термопрофилей ИНСИ с заполнением минераловатными плитами ТЕХНОЛАЙТ Экстра в три слоя 100мм, 100мм, 50мм (группа горючести НГ), фасады здания запроектированы из негорючих материалов по системе вентилируемого фасада: облицовочные материалы - «Алюком FR» на подсистеме Г-КМ (класс пожарной опасности К0).

Стены цокольного этажа - монолитные железобетонные толщиной 350мм. из бетона класса В25 не связанные с каркасом здания.

Фундаменты - свайные фундаменты с промежуточной подушкой из песчано-гравийной смеси.

Ростверки - монолитные железобетонные из бетона класса В25 (F100, W8) отдельно-стоящие объединенные монолитными балками в пределах сейсмоблоков.

Главные балки - монолитные железобетонные сечением 700мм. х 800мм. из бетона класса В25.

Второстепенные балки - монолитные железобетонные сечением 350мм. х 500мм. из бетона класса В25.

Кровля - плоская совмещенная с внутренним водостоком.

1. Анализ инженерно-геологических условий

Геологический разрез на площадке строительства проектируемого объекта изучен до глубины 10,0-15,0м. Разрез на изученную глубину сложен техногенными, элювиальными и скальными грунтами.

Техногенные грунты представлены суглинками твердыми, полутвердыми, супесями твердыми и пластичными, а также галечниковыми грунтами с супесчаным заполнителем.

Элювиальные грунты представлены твердыми глинами и твердыми су-

глинками.

Скальные грунты представлены песчаниками средней прочности, малопрочными, пониженной прочности, низкой прочности и прослоями угля каменного.

Подземные воды вскрыты на глубине 4,2 м в техногенных грунтах. Нормативные и расчетные значения показателей физико-механических свойств грунтов представлены в таблице 2.1.

По степени морозоопасности грунты площадки в зоне сезонного промерзания относятся к слабопучинистым и среднепучинистым.

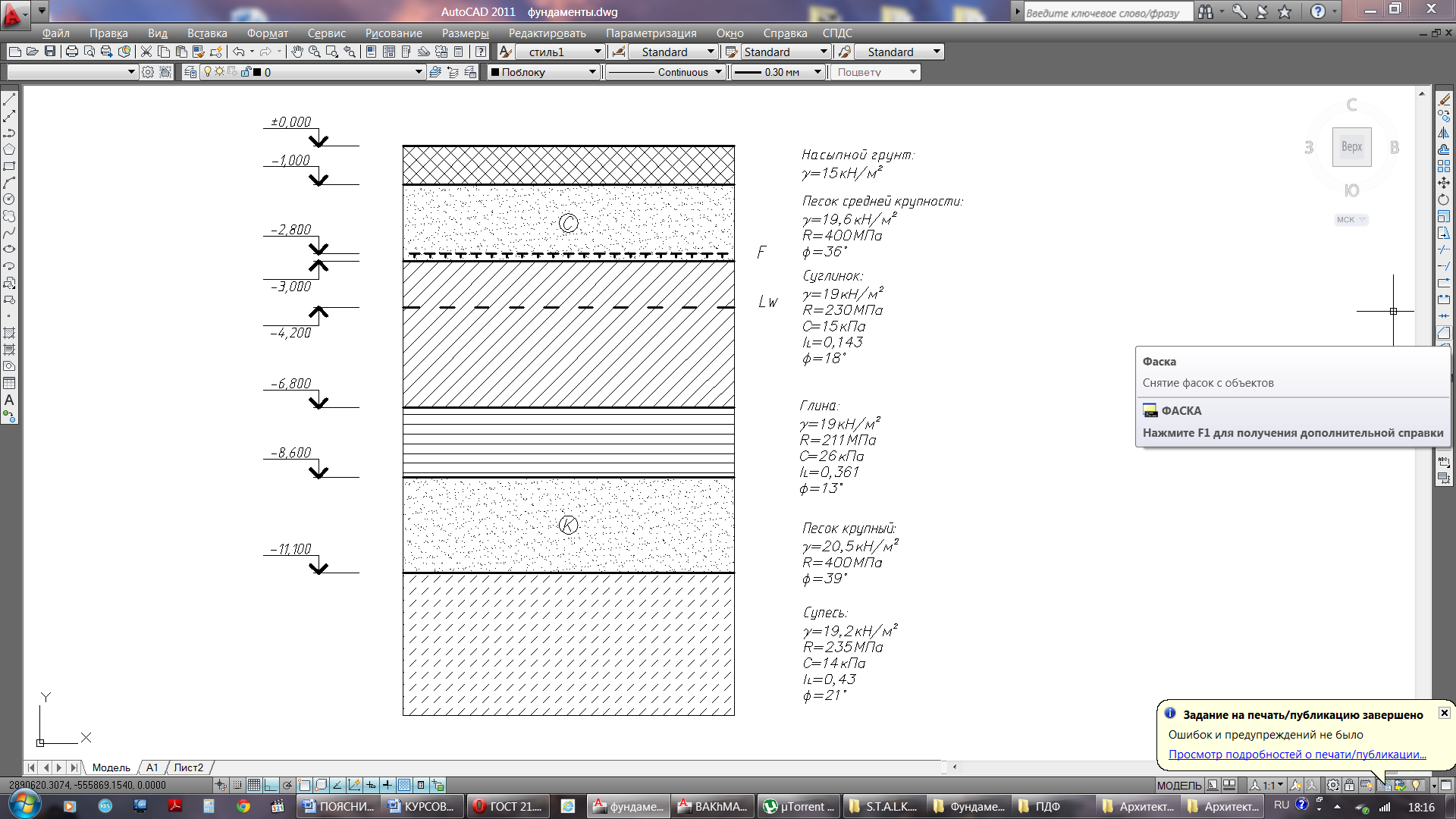

Рис.1.1 – Инженерно-геологический разрез

Таблица 1.1 Физико-механические свойства грунтов

Наименование грунта	ρ, г/см3	ρs, г/см3	W, %	m0, МПа-1	Е, МПа	Кf, см/с	φ, град	С, кПа	WL, %	WP, %
Песок средней крупности	1,96	2,65	21	0,0006	32	2,6*10-2	36	-	-	-
Суглинок	1,9	2,66	25,0	0,0015	20	8,0*10-8	18	15	37	23
Глина	1,9	2,7	33,5	0,002	16	2,8*10-8	13	26	45	27
Песок крупный	2,05	2,65	21	0,0004	38	4,8*10-2	39	-	-	-
Супесь	1,92	2,65	20	0,002	16	2,1*10-5	21	14	24	17

Песок средней крупности:

Плотность сухого грунта:

Пористость грунта:

Коэффициент пористости:

по таблице Б18 ГОСТ 25100-95 : 0,55< <0,7 – песок средней плотности.

Степень водонасыщения:

по таблице Б17 ГОСТ 25100-95 : 0,80< <1,00 – насыщенный водой.

Расчётное сопротивление:

по таблице 3 приложения В СП22.13330.2011 т.к. песок средней плотности и насыщенный водой

Суглинок:

Плотность сухого грунта:

Пористость грунта:

Коэффициент пористости:

Число пластичности:

%

по таблице Б11 ГОСТ 25100-95: 7< <17 - суглинок.

Консистенция. Показатель текучести:

по таблице Б14 ГОСТ 25100-95 17 0< <0,25 - полутвердый.

Расчётное сопротивление:

по таблице 3 приложения В СП22.13330.2011

	Коэффициент пористости е	Значения RO, кПа (кгс/см2), при показателе текучести грунта
		IL = 0	IL = 1
Суглинки	0,5	300 (3)	250 (2,5)
	0,7	250 (2,5)	180 (1,8)
	1,0	200 (2)	100 (1)

округляем

Глина:

Плотность сухого грунта:

Пористость грунта:

Коэффициент пористости:

Число пластичности:

по таблице Б11 ГОСТ 25100-95: > 17- глина.

Консистенция. Показатель текучести:

по таблице Б14 ГОСТ 25100-95 17: 0,25< - тугопластичная.

Расчётное сопротивление:

Пылевато-глинистые грунты	Коэффициент пористости е	Значения RO, кПа (кгс/см2), при показателе текучести грунта
		IL = 0	IL = 1
Глины	0,5	600 (6)	400 (4)
	0,6	500 (5)	300 (3)
	0,8	300 (3)	200 (2)
	1,1	250 (2,5)	100 (1)

Песок крупный:

Плотность сухого грунта:

Пористость грунта:

Коэффициент пористости:

по таблице Б18 ГОСТ 25100-95 : 0,55< <0,7 – песок средней плотности.

Степень водонасыщения:

по таблице Б17 ГОСТ 25100-95 : 0,80< <1,00 – насыщенный водой.

Расчётное сопротивление:

по таблице 3 приложения 3 СП22.13330.2011 т.к. песок средней плотности и насыщенный водой

Супесь:

Плотность сухого грунта:

Пористость грунта:

Коэффициент пористости:

Число пластичности:

по таблице Б11 ГОСТ 25100-95: - супесь

Консистенция. Показатель текучести:

Расчётное сопротивление:

по таблице Б14 ГОСТ 25100-95 17:0< - пластичная.

	Коэффициент пористости е	Значения RO, кПа (кгс/см2), при показателе текучести грунта
		IL = 0	IL = 1
Супеси	0,5	300 (3)	300 (3)
	0,7	250 (2,5)	200 (2)
