2.3 Функциональная схема

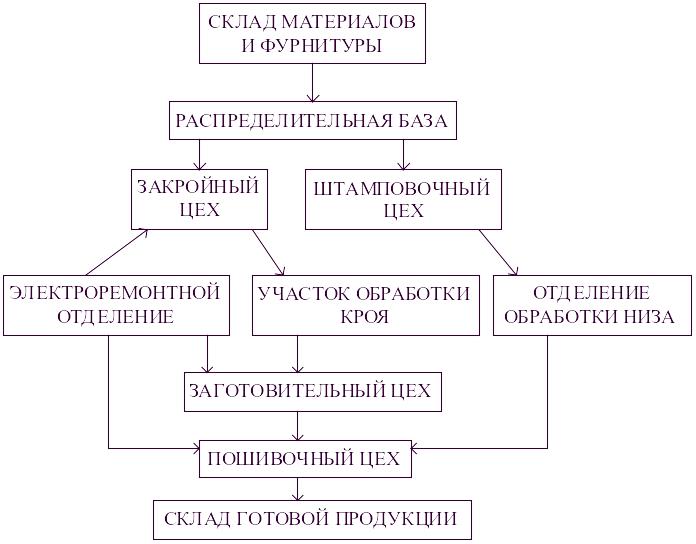

Рисунок 2- Схема технологического процесса производства.
Кроме того, вредности, выделяемые в обувном производстве характеризуют наличие пожаровзрывоопасных помещений категории А и Б рода, сернистого газа (горячая вулканизация), бензин, ацетон (операции, связанные с нанесением обувных клеев) и т.д. Меры защиты от пожаров и взрывов приведены в разделе 5. При этом условия эвакуации обеспечиваются наличием двух эвакуационных выходов из здания, а именно: незадымляемой лестничной клетки 3-го типа с естественным освещением и постоянным подпором воздуха в тамбур. Расстояние от удаленного рабочего места до ближайшего эвакуационного выхода из помещения непосредственно наружу и в лестничную клетку не превышает 40м (табл.2, /7/). Ширина марша лестницы равна расчетной ширине эвакуационного выхода (двери) с этажа, то есть 1,5м. Ширина проходов к одиночным рабочим местам обеспечивает наилучшие условия эвакуации из производственного и вспомогательного здания. Сообщение с блоком вспомогательных помещений запроектировано теплым переходом.
2.3 Объемно-планировочные показатели
Простая прямоугольная форма плана здания позволяет наиболее удобно разместить вертикальные коммуникации, а также наиболее благоприятна для проникновения света и солнца во все помещения.
Строительный объем надземной части здания определяем умножением площади горизонтального сечения 1-го этажа на высоту от уровня чистого пола 1-го этажа до верха чердачного утеплителя.
Vнадземн = 42604,4 м3
Общая площадь здания, определяемая суммой площадей всех помещений, за исключением площадей лестничных клеток.
Sобщ. = 2880 м2
Площадь застройки здания определяется как площадь горизонтального сечения по внешнему обводу здания на уровне цоколя, включая выступающие части.
Sзастр. = 2991,87 м2
Таблица 4. Объёмно-планировочные показатели
-
Расстояние в осях 1-18, мм
108000
Расстояние в осях А-Ж, мм
36000
Принятая высота этажа, мм
4200
Общая высота здания, мм
17560
Количество этажей
4
3. Конструктивное решение.
3.1. Производственный корпус
3.1.1 Выбор материала каркаса и типовой серии
Исходя из конструктивных особенностей промышленного корпуса (сетка колон 7,2 6м; количество этажей – 4, высота этажа – 4.2м; полезная нагрузка на перекрытия – 8 кН/м²) принимаем типовую серию каркаса ИИ-04/9/. Он является связевым. В многоэтажных каркасных зданиях привязка колонн зависит от вида каркаса (см. раздел привязка колонн и наружных стен к осям здания).
В соответствии со связевой схемой каркаса определено обеспечение пространственной жесткости здания (см. раздел обеспечение пространственной жесткости каркаса здания).
