- •Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных о. А., Будберг п.Б., Алисова с. П. И др. Металлургия, 1986 г.
- •Двойные и многокомпонентные системы на основе меди. Под ред. Шухардина с.В. Наука, 1979 г.
- •Диаграммы состояния двойных металлических систем ред. Лякишева н.П.Машиностроение, 1996-2000 г.
- •Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных о. А., Будберг п.Б., Алисова с. П. И др. Металлургия, 1986 г.
- •Двойные и многокомпонентные системы на основе меди. Под ред. Шухардина с.В. Наука, 1979 г.
- •Диаграммы состояния двойных металлических систем ред. Лякишева н.П.Машиностроение, 1996-2000 г.
- •Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных о. А., Будберг п.Б., Алисова с. П. И др. Металлургия, 1986 г.
- •Двойные и многокомпонентные системы на основе меди. Под ред. Шухардина с.В. Наука, 1979 г.
- •Диаграммы состояния двойных металлических систем ред. Лякишева н.П.Машиностроение, 1996-2000 г.
- •Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных о. А., Будберг п.Б., Алисова с. П. И др. Металлургия, 1986 г.
- •Двойные и многокомпонентные системы на основе меди. Под ред. Шухардина с.В. Наука, 1979 г.
- •Диаграммы состояния двойных металлических систем ред. Лякишева н.П.Машиностроение, 1996-2000 г.
- •Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных о. А., Будберг п.Б., Алисова с. П. И др. Металлургия, 1986 г.
- •Двойные и многокомпонентные системы на основе меди. Под ред. Шухардина с.В. Наука, 1979 г.
- •Диаграммы состояния двойных металлических систем ред. Лякишева н.П.Машиностроение, 1996-2000 г.
- •Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных о. А., Будберг п.Б., Алисова с. П. И др. Металлургия, 1986 г.
- •Двойные и многокомпонентные системы на основе меди. Под ред. Шухардина с.В. Наука, 1979 г.
- •Диаграммы состояния двойных металлических систем ред. Лякишева н.П.Машиностроение, 1996-2000 г.
- •Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных о. А., Будберг п.Б., Алисова с. П. И др. Металлургия, 1986 г.
- •Двойные и многокомпонентные системы на основе меди. Под ред. Шухардина с.В. Наука, 1979 г.
- •Диаграммы состояния двойных металлических систем ред. Лякишева н.П.Машиностроение, 1996-2000 г.
Литература по металлургии → Диаграммы состояния металлических систем
Диаграмма состояния системы серебро – лантан (Ag-La)

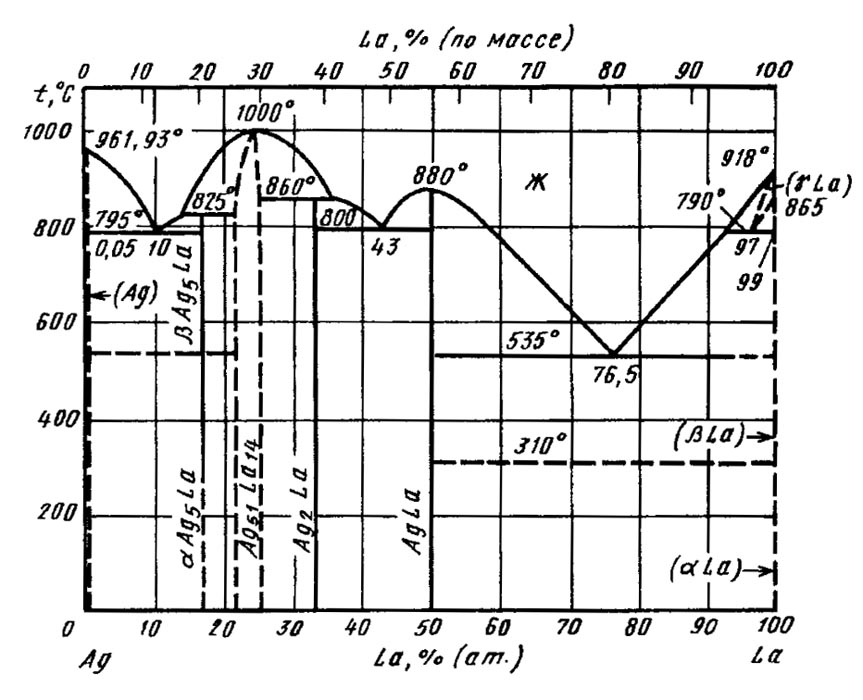

Диаграмма состояния системы Ag—La, построена на основании результатов химического, дифференциального термического, металлографического и рентгеновского анализов. Сплавы для исследования были изготовлены в индукционной печи в атмосфере Аr из Ag чистотой 99,99 % (по массе) и La— 99,9 % (по массе).
В жидком состоянии компоненты неограниченно растворимы друг в друге. При понижении температуры в системе образуется четыре промежуточные фазы. Соединения Ag5La и Ag2La образуются по перитектическим реакциям при температурах 825 ± 5 и 860 ± 10 °С, соответственно. Соединение Ag5Laимеет две модификации. Соединения Ag51La14 и AgLa кристаллизуются конгруэнтно при температурах 1000 ± 10 и 880 + 10 °С, соответственно. Соединение Ag51La14 имеет область гомогенности в интервале содержания La21,5—25 % (ат.).
Установлено, что ближайшим соединением со стороны Agявляется Ag4La, образующееся по перитектической реакции при температуре 820 °С.
В системе кристаллизуются три эвтектики . В системе протекает также кататектическая реакция yLaЖ + β La при температуре 790 ± 10 °С. Максимальная растворимость Laв (Ag) при эвтектической температуре 795 °С равна 0,05 % (ат.). Максимальная растворимость Agпри температуре 790 °С в (γLa) составляет 3 ± 1 % (ат.), в (βLa) — 1 ± 0,5 % (ат.).
Диаграмма состояния системы серебро – лантан (Ag-La)
Диаграмма состояния системы серебро – лантан (Ag-La)
Источники:
Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
Диаграмма состояния системы алюминий – кремний (Al-Si)
Диаграмма состояния системы алюминий – кремний (Al-Si)

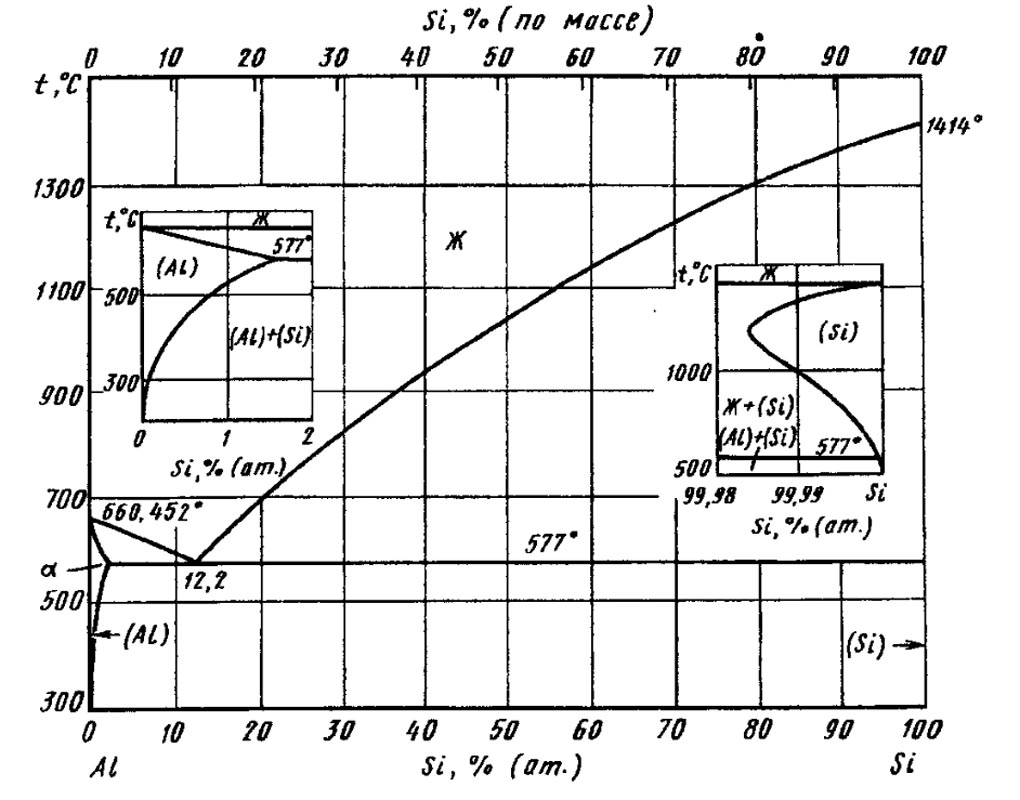

Диаграмме состояния Al—Si посвящено большое число исследований. Эта система относится к простому эвтектическому типу с небольшой растворимостью компонентов друг в друге в твердом состоянии. Многочисленные результаты различных исследований хорошо согласуются между собой. Представленная на рис. диаграмма состояния является обобщением результатов ряда работ. На вставках показана растворимость компонентов в твердом состоянии на основе Аl и на основе Si. Максимальная растворимость Si в твердом (Аl) составляет 1,5±0,1 % (ат.) при эвтектической температуре 577 °С. растворимость А1 в (Si) носит ретроградный характер, максимальное ее значение равно 0,016±0,003 % (ат.) при температуре 1190 °С. Эвтектическая точка расположена при содержании 12,2±0,1 % (ат.) Si.
Источники:
Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных о. А., Будберг п.Б., Алисова с. П. И др. Металлургия, 1986 г.
Двойные и многокомпонентные системы на основе меди. Под ред. Шухардина с.В. Наука, 1979 г.
Диаграммы состояния двойных металлических систем ред. Лякишева н.П.Машиностроение, 1996-2000 г.
Диаграмма состояния системы кальций-свинец (Ca-Pb)

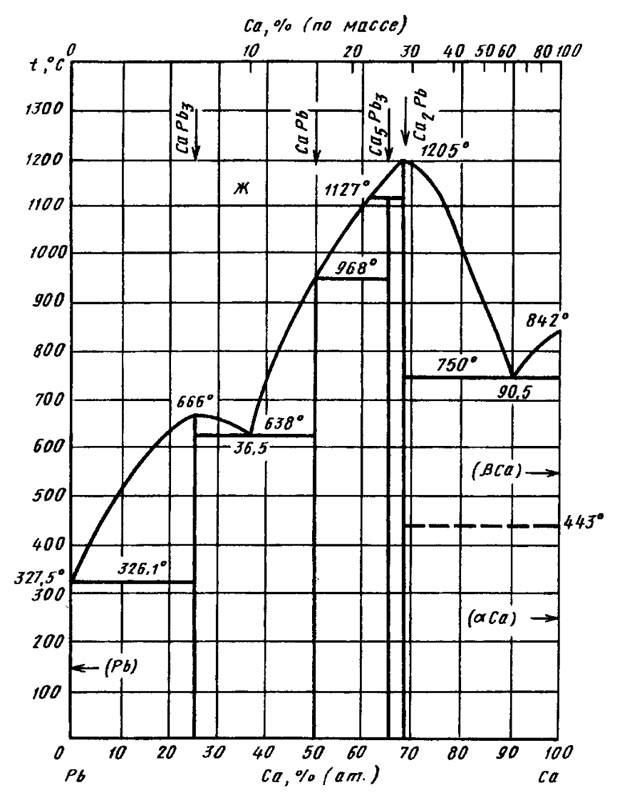

Диаграмма состояния Са—Рb построена по результатам термического, микроструктурного, рентгеновского и химического анализов, а также измерения микротвердости. Сплавы выплавляли в железных тиглях в атмосфере Аr. В качестве исходных материалов использовали Са чистотой 99,9 % и РЬ чистотой 99,999 % (по массе).
В системе существуют четыре интерметаллических соединения, из которых СаРb3 и Са2Рb конгруэнтно плавятся при 666 и 1205°С, соответственно. Соединения СаРb и Са5Рb3 образуются по перитектическим реакциям при температуре 908 и 1127 °С.
В литературе содержится ряд противоречивых сведений о фазовом строении сплавов системы Са—Рb, включая сведения о числе возможных соединений и областях их гомогенности. Так, согласно работам в системе наблюдаются только три интерметаллических соединения, причем Са2Рb и СаРb3 располагают заметной областью гомогенности.
Растворимость РЬ в Са в твердом состоянии не обнаружена. Растворимость Са в Рb при эвтектической температуре 326,1 °С достигает 0,36 % (ат.) и заметно уменьшается с понижением температуры до -0,05 % (ат.) (при 0 °С). Закалка из жидкого состояния.
Источники:
Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных о. А., Будберг п.Б., Алисова с. П. И др. Металлургия, 1986 г.
Двойные и многокомпонентные системы на основе меди. Под ред. Шухардина с.В. Наука, 1979 г.
Диаграммы состояния двойных металлических систем ред. Лякишева н.П.Машиностроение, 1996-2000 г.
Диаграмма состояния системы кальций-свинец (Ca-Pb)
Главная
Торговля
Цены LME
Тендеры
Компании
Объявления
Исследования
Новости
Работа
Вакансии
Резюме
Литература
Марочник
Форум
Объявления
Начало формы
|
||
|
Конец формы
Яндекс.ДиректВсе
объявленияНикель
Н1 катод анод
производим: припои, баббит, олово, сурьма,
цинк, свинец (лист-прокат-чушка)
Адрес и телефон
armada‑met.ru
Лантана
Покупка, продажа, в дар. Из питомников
и от частных лиц на IRR.ru kazan.irr.ru
Где купить
мультиварку Redmond?
Широкий ассортимент мультиварок Redmond.
Выгодные цены, лучшие модели! ulmart.ru
КазаньRedmond.
Официальный магазин
В наличии более 50 моделей от 2230р. Настоящий
магазин мультиварок: top‑shop.ru
Вход
Начало формы
Имя
пользователя: *
Пароль: *
Зарегистрироваться
Запросить новый пароль
Конец формы
Литература по металлургии → Диаграммы состояния металлических систем
Диаграмма состояния системы хром-никель (Cr-Ni)
Яндекс.ДиректВсе
объявленияСтоматологические
сплавы BEGO
Все типы сплавов для стоматологии.
Высокое качество. Низкие цены. Доставка.
Адрес и телефон zub‑tex.ru Есть
противопоказания. Посоветуйтесь с
врачом.
Заочник –
работы высшего качества
12 лет пишем все виды студенческих
работ на заказ. Убедитесь в качестве!
zaochnik.ru
В системе Cr-Ni существует промежуточная фаза Ni2 Сr, которая образуется в твердом состоянии. Эвтектика между (Ni) и (Сr) кристаллизуется при температуре 1345 °С и содержании 56 % (ат.) Сr. Растворимость Niв (Сr) составляет -32 % (ат.) при эвтектической температуре, -10 % (ат.) — при 1000 °С и -2 % (ат.) — при 500 °С. Растворимость Сr в (Ni) равна -50 % (ат.) при эвтекти ческой температуре и -36 % (ат.) — при 700 °С. Установлено, что для стехиометрического состава Ni2Cr .температура упорядочения составляет 590 °С. Соединение Ni2Cr имеет интервал гомогенности 25—36 % (ат.) Сr. Структура Ni2Cr-относится к типу MoPt2.
Имеются сведения о двух метастабильных фазах . Одна фаза находится вблизи состава сплава с 70 % (ат.) Сr. Вторая фаза находится при составе сплава, содержащего свыше 70 % (ат.) Сr.
Источники:
