2. Расчет скоростей

Расчет скоростей производится для всех двенадцати положений механизма. Рассчитываются линейные и угловые скорости всех звеньев, а также скорости центров масс.

Расчет скоростей и построение планов проведем для положения №2 механизма.

Рассчитаем угловую скорость кривошипа:

,

где n – частота вращения кривошипа, n=1000 об/мин.

1/с.

Используя значение угловой скорости кривошипа, определяем скорость точки А:

. м/с.

Запишем векторное уравнение для скорости точки B:

. (2.1)

В этом уравнении нам известны направления векторов скоростей V_С, V_A, V_AС. Скорость точки B направлена по направляющей t-t, скорость точки А направлена перпендикулярно кривошипу ОА, а скорость звена АB направлена перпендикулярно этому звену. Зная направления скоростей и значение скорости точки А, решим уравнение (1) графически. Для этого изначально определим значение масштабного коэффициента, который необходим для построений. Он определяется аналогично масштабному коэффициенту, найденному в п. 2.1.1:

,

где p_va – отрезок, изображающий скорость точки А на плане скоростей (p_va выбирается произвольно).

.

После определении масштабного коэффициента решаем векторное уравнение (2.1) (рис. 2.1.2). Для этого отмечем точку p_v – полюс, из него проводим отрезок p_va, равный значению скорости точки А и направленный перпендикулярно кривошипу ОА. Из конца построенного отрезка проводим линию действия относительной скорости, который направлен перпендикулярно АB, в точке пересечения этого вектора с направляющей t-t, будет находиться точка b. Вектор p_vb определяет скорость точки B, он направлен из полюса p_v.

Численное значение скоростей определим, измерив, полученные отрезки и перемножив их на масштабный коэффициент:

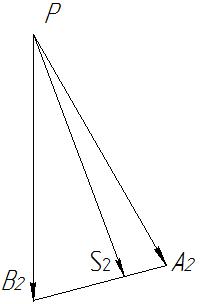

Рис. 2.1.3. План скоростей для положения № 2

Расчет скоростей:

,

.

м/с,

м/с.

Угловые скорости рассчитаем по формулам:

,

где - длина шатуна (м).

рад/с

Положение центров масс на плане скоростей будут определяться по принципу подобия:

,

,

Скорость центра масс шатуна равна:

,

м/с.

В данной работе выполняется расчет скоростей для всех двенадцати положений. Расчет производится аналогично рассмотренному положению. Вектора всех скоростей выходят из одного полюса. Результаты расчета (полный план скоростей) представлен на первом листе графической части проекта. Значения всех скоростей звеньев механизма и точек звеньев представлены в таблице 2.

Таблица 2

	VA	VB	VВА	VS2	ω1	ω2
		м/с			рад/с
0	8,32	0	8,32	5,408	104,67	26,16
1		5,068	7,262	6,480		22,84
2		8,128	4,261	7,999		13,40
3		8,32	0	8,32		0
4		6,283	4,261	7,395		13,40
5		3,252	7,262	6,058		22,84
6		0	8,32	5,408		26,16
7		3,252	7,262	6,058		22,84
8		6,283	4,261	7,395		13,40
9		8,32	0	8,32		0
10		8,128	4,261	7,999		13,40
11		5,068	7,262	6,480		22,84
