2 Понятие о государственной геодезической сети

Геодезическая сеть — совокупность геодезических пунктов раз­личного класса точности, более или менее равномерно размещен­ных на территории страны и определенных в единой системе ко­ординат.

Вся геодезическая сеть подразделяется на классы, и построение ее осуществляется от сетей высшего класса к низшему, от крупных и точных геометрических построений — к более мелким и менее точным. Пункты высших классов располагаются на больших (до нескольких десятков километров) расстояниях друг от друга и за­тем последовательно сгущаются путем развития между ними сетей более низких классов.

Геодезические сети России подразделяют на фундаментальную геодезическую сеть (ФГС), астрономогеодезическую сеть (АГС) и государственную геодезическую сеть (ГГС), геодезические сети сгушения и съемочные геодезические сети.

Государственная геодезическая сеть (ГГС) Российской Федера­ции является главной геодезической основой топографических съемок всех масштабов и должна удовлетворять требованиям на­родного хозяйства и обороны страны при решении соответствую­щих научных и инженерно-технических задач. Она включает в себя: плановые сети 1, 2, 3 и 4-го классов, которые различаются между собой точностью угловых и линейных измерений, длиной сторон сетей и порядком их последовательного развития, и высот­ные нивелирные сети I, II, III и IV классов.

За исходный пункт ГГС Российской Федерации принят центр круглого зала Пулковской астрономической обсерватории. Здесь высота геоида над референц-эллипсоидом считается равной нулю.

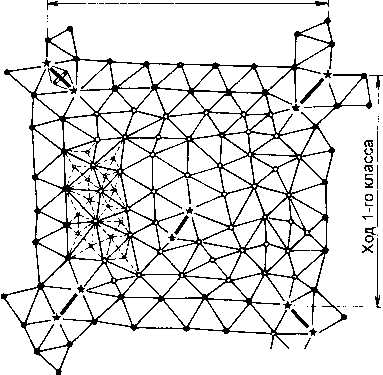

Геодезические сети 1-го класса строятся вдоль меридианов и параллелей и призваны обеспечить решение основных научных задач, связанных с определением формы и размеров Земли. Геоде­зические сети 2, 3 и 4-го классов являются дальнейшим сгущени­ем ГГС и служат для геодезического обоснования топографиче­ских съемок (рис. 8.3).

Ряд 1-го класса (200 км)

Условные знаки

• Пункты 1-го класса

* Пункты Лапласа о Пункты 2—4-го классов — Базисные стороны

Рис. 8.3 Государственная геодезическая сеть

Работы по развитию ГГС 1, 2 и 3-го классов выполняются, как правило, Роскартографией. Сети 4-го класса развиваются ведомственными организациями, ведущими топографические съемки крупных масштабов и инженерно-геодезические работы на объек­тах народно-хозяйственного значения, по мере надобности. На объектах военного назначения, а также в районах боевого патрулирования мобильных ракетных комплексов пункты ГГС опреде­ляются воинскими частями и подразделениями Топографической службы Вооруженных Сил Российской Федерации.

Государственные нивелирные сети I и II классов являются главной высотной основой, посредством которой устанавливается единая (Балтийская) система высот по всей территории России. Они используются для решения научных задач: изучения вертика­льных движений земной коры, определения уровня воды в морях и океанах и т. п. Линии нивелирования 1 и II классов прокладыва­ются по заранее разработанным направлениям с наиболее благо­приятными грунтовыми условиями и наименее сложным профи­лем. Не реже чем через каждые 25 лет линии I и частично II классов нивелируются повторно.

Нивелирные сети III и IV классов являются сетями сгущения и служат для высотного обоснования топографических съемок. Гус­тота их прокладки обусловливается масштабами съемок и характе­ром рельефа местности.

Геодезические сети сгущения развиваются на основе ГГС и слу­жат для обоснования крупномасштабных съемок, а также инже­нерно-геодезических работ, выполняемых в городах и поселках, на строительных площадках крупных промышленных и военных объектов, на территориях горных отводов и т. д.

Съемочные геодезические сети (геодезическое съемочное обо­снование) создаются для сгущения геодезической сети до плотно­сти, обеспечивающей выполнение топографической съемки. Плотность съемочных сетей определяется масштабом съемки, ха­рактером рельефа местности и рядом других факторов. Съемочное обоснование развивается от пунктов ГГС и геодезических сетей сгущения.

Геодезический пункт — точка на земной поверхности, положе­ние которой определено геодезическими методами в принятой си­стеме координат и закреплено на местности центром, который должен обеспечивать неизменность положения и сохранность пункта в течение продолжительного времени. Типы подземных центров устанавливаются в зависимости от физико-географиче­ских условий региона, состава грунта и глубины сезонного про­мерзания грунта.

Пункты нивелирной сети на местности закрепляются нивелирными реперами или марками (применяются грунтовый и стенной реперы; нивелирные марки обычно закрепляют в стенах капиталь­ных сооружений).

Большую часть пунктов съемочных сетей закрепляют временными знаками, представляющими собой деревянные колья или металлические трубки длиной не менее 40—50 см, которые забивают вровень с поверхностью земли; центром деревянного вре­менного знака служит гвоздь, вбитый в верхний торец кола. Для облегчения отыскания такого знака рядом с ним забивают сторо­жок высотой 30 см; знак окапывают круглой канавкой диаметром 80 см.

Для обеспечения взаимной видимости между смежными геоде­зическими пунктами при производстве угловых и линейных изме­рений над их центрами устанавливают наземные геодезические знаки. Тип наружных знаков зависит от того, на какую высоту нужно поднять прибор для установления видимости между смеж­ными пунктами. Обычно геодезические знаки имеют приспособ­ление для установки прибора (инструментальный столик), пло­щадку для наблюдателя и визирное устройство (цилиндр).

В зависимости от конструкции наружные геодезические знаки подразделяются на туры, пирамиды, простые и сложные сигналы (рис. 8.4).

Туры устанавливаются на скалистых вершинах в горной мест­ности и представляют собой каменные, кирпичные или бетонные столбы, сооружаемые над маркой, заложенной в скале.

Пирамиды строятся на открытой местности, при видимости смежных пунктов геодезической сети с земли. Они бывают трех- и четырехгранные, простые, со штативом и с вехой; их высота обыч­но составляет 5—10 м.

При необходимости подъема прибора на высоту до 10 м строят простые сигналы, состоящие из двух пирамид, не соприкасающихся друг с другом:

д в

Рис. 8.4 Наружные геодезические знаки:

а - трубы; б — пирамида; в — простой сигнал;

г — сложный сигнал

а б в г

внутренней трехгранной, несущей столик для установки прибора, и внешней четырехгранной с площадкой для наблюдателя и визирным цилиндром. Для подъема прибора на высоту более 10 м на пункте возводится сложный сигнал, внут­ренняя пирамида которого опирается на столбы наружной пирамиды.

Геодезические знаки могут быть деревянными или металличе­скими.
