3.2. Снеговая нагрузка.

Нормативный вес снегового покрова для снегового района:

Расчётная равномерно распределённая нагрузка от снега на ригель рамы:

где , т.к. коэффициент, учитывающий уклон кровли.

Узловая снеговая нагрузка на ферму:

Опорная реакция ригеля рамы:

_  0,8; _ 

₃  b₁ = h₁, но не более b.

_  ₃ 

3. Крановые нагрузки.

Линия влияния вертикального давления крана на колонну приведена на рис. 3.

Рис. 3. Линия влияния вертикального давления крана на колонну.

Расчётное максимальное вертикальное давление на колонну:

где коэффициент сочетания для режима работы крана ;

сумма ординат линий влияния под силой .

Расчётное минимальное вертикальное давление на колонну:

Расчётная горизонтальная сила поперечного торможения крана на колонну:

3. Ветровая нагрузка.

Нормативный скоростной напор ветра для IV ветрового района

Коэффициент, учитывающий изменение ветра по высоте для типа местности B на высоте ; 10м - ; 20м-

Расчётная линейно распределённая ветровая нагрузка от активного давления на высоте

на высоте

на высоте

на высоте

где аэродинамический коэффициент для активного давления (для отсоса ).

Расчётная линейно распределённая ветровая нагрузка от активного давления на фонарь на высоте

на высоте

где аэродинамический коэффициент для активного давления (для отсоса , с=0,7 – для активного давления на фонарь, с=0.6 – для отсоса на фонарь ).

Расчётная линейно распределённая ветровая нагрузка от отсоса на высоте

на высоте

на высоте

на высоте

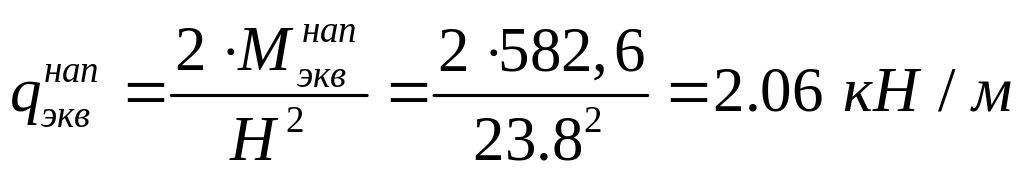

Изгибающий момент от фактического напора ветра на колонну:

Изгибающий момент от отсоса ветра на колонну:

3. Статический расчёт поперечной рамы.

Момент инерции нижней части колонны приближённо равен:

Момент инерции верхней части колонны:

Момент инерции ригеля:

Где - коэффициент, учитывающий наклон верхнего пояса и деформативность ригеля.

Относительная жесткость нижней части колонны к верхней:

Относительная жесткость ригеля к верхней части колонны:

Рассматривается 8 загружений рамы:

1 – постоянная нагрузка на ригель рамы;

2 – снеговая нагрузка на ригель рамы;

3 – вертикальная крановая нагрузка на левой колонне и на правой колонне;

4 – то же, справа и слева;

5 – сила поперечного торможения крана на левой колонне (действует слева направо или справа налево);

6 – тоже, сила на правой колонне;

7 – ветер слева (напор на левой стойке, отсос на правой);

8 – ветер справа;

Расчётная схема рамы с действующими на неё нагрузками показана на рис. 4.

Статический расчёт рамы выполняется по программе “KLOT” . Исходные данные, необходимые для расчёта на ЭВМ, приводятся в таблице 3.

Таблица 3.

№ п/п	Данные для расчёта	Обозначение	Числовые значения
1	Шифр задачи (Ф.И.О. студента, № группы)		Троцевич КП-21
2	Пролёт в осях поперечной рамы в м (24, 30, 36)		24
3	Ширина нижней части колонны в м		1,5
4	Ширина верхней части колонны в м		0,75
5	Привязка колонны к разбивочной оси в м		0. 5
6	Высота нижней части колонны в м		18,98
7	Высота верхней части колонны в м		4,82
8	Заглубление колонны ниже пола в м		1,0
9	Высота стропильной фермы в м		2,40
10	Высота подкрановой балки в м		0,7
11	Постоянная погонная нагрузка на ригель в кН/м		11,51
12	Снеговая погонная нагрузка на ригель в кН/м		6,762
13	Активная ветровая погонная нагрузка на отм. 10 м в кН/м		2.41
14	Тип местности по ветровой нагрузке (А, В, С)		A
15	Максимальное вертикальное давление крана в кН		669,95
16	Минимальное вертикальное давление крана в кН		202,38
17	Поперечное горизонтальное торможение крана в кН		21,81

Результаты статического расчета приводятся в распечатке с ЭВМ.
