4.2. Кабельные линии
Кабельные сети, как правило, прокладываются в местах, где затруднено строительство воздушных линий и, благодаря скрытности прокладки, обеспечивают неподверженность атмосферным воздействиям, большую надежность и безопасность их эксплуатации. Поэтому даже при большей стоимости и трудоемкости сооружения кабельные линии широко применяются для прокладки в населенных пунктах и на территориях промышленных предприятий.
Современный силовой кабель представляет собой сложную многослойную конструкцию, состоящую из медных или алюминиевых токоведущих жил, фазной и поясной изоляции, а также наружных защитных покровов, обеспечивающих механическую и химическую стойкость кабеля (рис. 5.11).
Токоведущие жилы кабеля выполняются из медных или алюминиевых проволок и могут быть однопроволочными (для сечений до 16 мм2 и многопроволочными. По числу жил кабели выполняются одножильными, двухжильными, трехжильными и четырехжильными.
Изоляция кабелей выполняется из многослойной пропитанной бумаги (марки СБ, АСБ), резины (РГ, АРГ) и поливинилхлорида (ВВГ, АВВГ). Изоляция каждой токоведущей жилы называется фазной изоляцией, а слой изоляции поверх всех жил – поясной изоляцией.
Защитные оболочки кабелей выполняются свинцовыми, алюминиевыми и хлорвиниловыми. Эти оболочки защищают кабель от проникновения влаги, газов и кислот. Для механической защиты оболочек накладывается стальная или проволочная броня, поверх которой для кабелей, прокладываемых в земле и в воде, навивается защитная джутовая оплетка.
В промышленных помещениях кабели могут прокладываться открыто – по строительным конструкциям, а в наружных электрических сетях используются специальные кабельные сооружения.
4.4. Электрические проводки низкого напряжения
Распределительные электрические сети низкого напряжения, предназначенные для питания мелких электроприемников и осветительных установок называются электрическими проводками. В зависимости от назначения, конструктивных особенностей здания и технологии изготовления строительных элементов предусмотрены соответствующие виды прокладки электропроводов.
Все виды электропроводок можно условно подразделить на две группы – открытые и скрытые.
Открытой электропроводкой называют такую прокладку проводов, которая проложена по поверхности стен, потолков, по опорам, фермам и другим строительным конструкциям зданий и сооружений. Она более экономична по сравнению со скрытой и может быть стационарной, передвижной и переносной. Ее выполняют изолированными проводами различных марок и сечений, а также небронированными кабелями с резиновой и пластмассовой изоляцией и жилами сечением до 16 мм2. Основными достоинствами являются: доступность осмотров и возможность быстрого обнаружения и устранения неисправностей в период эксплуатации. Недостатками открытых электропроводок являются опасность механических повреждений проводок и большая, чем у скрытых электропроводок, пожароопасность.
При открытой электропроводке применяют следующие способы прокладки проводов и кабелей:
- непосредственно по поверхности стен и потолков;
- на струнах, клицах и изоляторах;
- в трубах и гибких металлических рукавах;
- в коробах и специальных электротехнических плинтусах.
Для открытых электропроводок применяют установочные провода марок АПР, АПРВ, АППР, АППП, АГГПВ, а также небронированные кабели с резиновой и пластмассовой изоляцией.
При непосредственной прокладке по строительным конструкциям плоские провода марок АППВ, АППП, АППР, АПН прокладывают вдоль линии карнизов и потолка в 100-150 мм от них, а в помещениях, оклеенных обоями, верхнюю горизонтальную прокладку выполняют выше обоев. Крепление проводов производят через равные промежутки на расстоянии до 400 мм друг от друга металлическими полосками или непосредственно гвоздями по средней линии разделительной пленки между жилами. Под металлические полоски для защиты изоляции проводов подкладывают прокладки из электрокартона, выступающие на 2 мм с обеих сторон полосы. Во влажных помещениях под шляпки гвоздей подкладывают шайбы из фибры, полиэтилена или ПВХ.

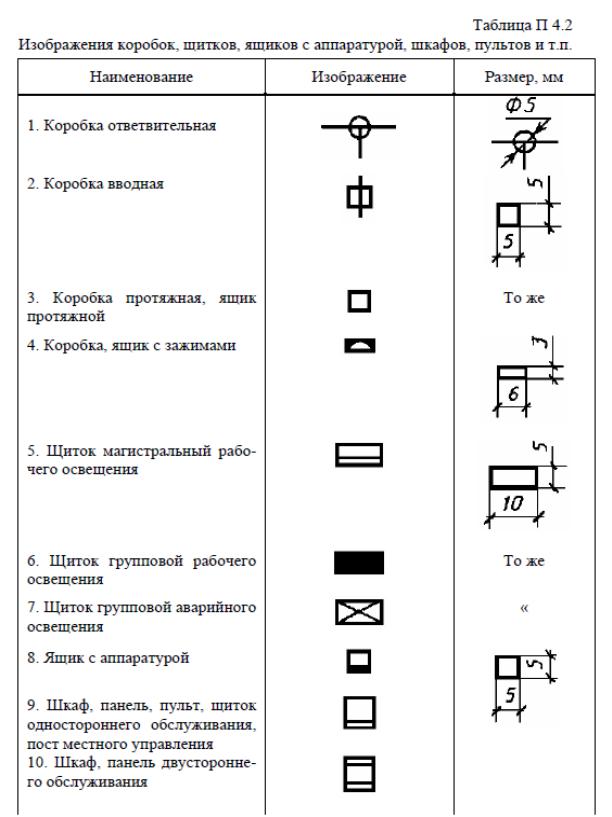

Прокладка в защитных трубах применяется в условиях агрессивной, пожаро- и взрывоопасной среды, а также в местах, где есть опасность механического повреждения проводов. Для этого используют стальные тонкостенные трубы с накатанной на концах резьбой, а во взрывоопасных помещениях – обычные водо- или газопроводные трубы. В последнее время все большее применение находят полиэтиленовые трубы, обладающие электроизолирующими свойствами, влагостойкостью, коррозионной и химической устойчивостью. Вводы труб в распределительные и протяжные коробки или корпуса электрооборудования выполняются на резьбе или сваркой. Все сварочные работы на трубах выполняются до затягивания в них проводов.
Тросовые прокладки электропроводов применяются для питания силовых и осветительных электроприемников на стоянках автомобилей, при освещении территорий, проездов, складов. Несущим является стальной трос диаметром 3-6,5 мм или оцинкованная проволока 5-8 мм. Провода и кабели подвешивают к тросу с помощью изоляционных клиц, или жестяной полоской «в замок» с изолированными прокладками толщиной 0,5-1 мм. Расстояние между креплениями 0,5-0,6 м.
Скрытые проводки применяют, как правило, для устройства электрических осветительных сетей внутри отапливаемых и неотапливаемых помещений с нормальной окружающей средой. Скрытая проводка имеет ряд преимуществ перед открытой: она более безопасна и долговечна, защищена от механических повреждений, гигиенична, эстетична. Ее недостатком является более высокая трудоемкость и стоимость прокладки и ремонта.

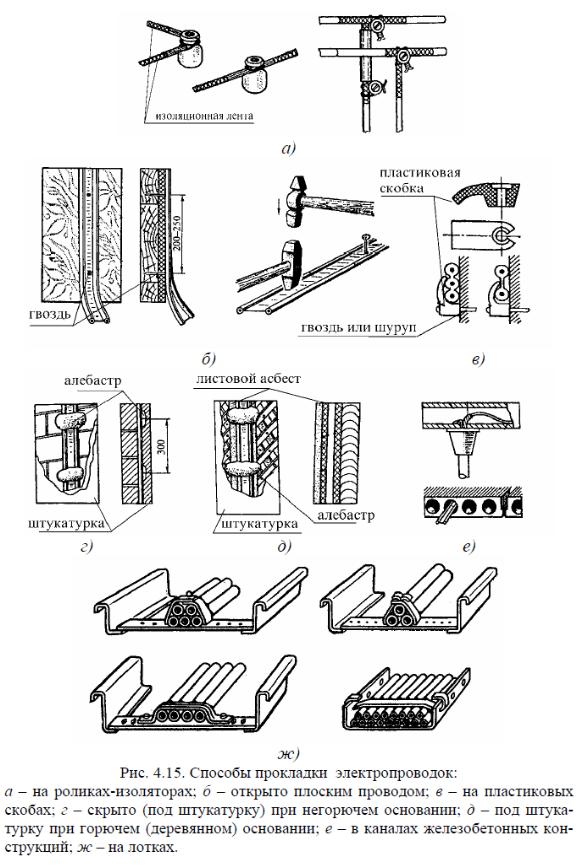

При скрытой электропроводке применяют следующие способы прокладки проводов и кабелей (рис. 5.12)
- в трубах и гибких металлических рукавах;
- в коробах и каналах несгораемых строительных конструкций;
- в заштукатуриваемых бороздах, под штукатуркой;
- а также путем закладки в монолитные железобетонные конструкциях при их изготовлении.
Выбор трассы проводников при скрытой прокладке производят
исходя из следующих соображений:
1) горизонтальную прокладку по стенам осуществляют параллельно линиям пересечения стен с потолком;
2) спуски и подъемы к светильникам, выключателям и штепсельным розеткам выполняют строго по вертикальным линиям;
3) прокладку проводов по перекрытиям выполняют по кратчайшему расстоянию от ближайшей соединительной коробки до светильника.
С точки зрения ремонтопригодности скрытые электропроводки подразделяются на сменяемые и несменяемые. Сменяемая скрытая проводка предусматривает возможность замены проводов участка электросети между протяжными коробками без повреждения стен и отделки.
Несменяемые скрытые электропроводки прокладывают без труб непосредственно под слоем штукатурки или в монолитном железобетоне. При этом частичная замена вышедших из строя проводников без повреждения поверхности невозможна.
