V2: Тема 2.3. Средства измерения технологических параметров.
S: Выберите единицы измерения температуры
Ом
К
Н
о С
Гн
S: Установите соответствие между принципом действия и видом термометра
L1: зависимость электрического сопротивления от температуры
L2: зависимость давления в замкнутой системе от температуры
L3: зависимость значения термо- ЭДС от температуры
L4: зависимость степени расширения жидкости от температуры
L5: зависимость степени деформации металлической пластины от температуры
R1: термометр сопротивления
R2: манометрический термометр
R3: термоэлектрический преобразователь (термопара)
R4: жидкостный термометр
R5: биметаллический термометр
S: Величина, характеризующая степень нагретости тела
давление
расход
уровень
температура
плотность
влажность
S: Типы термометров сопротивления
ТХК
ТСМ
ТСП
ТХА
ТКП
S: Типы манометрических термометров по термометрическому веществу
ртутные
газовые
конденсационные
биметаллические
жидкостные
S: Чувствительный элемент манометрического термометра
трубчатая пружина
термобаллон
капилляр
медная проволока
мембрана
электроды
S: Условие равновесия мостовой схемы
R1+R2=R3+R4
R1*R4=R3*R2
R1+R4=R3+R2
R1*R2=R3*R4

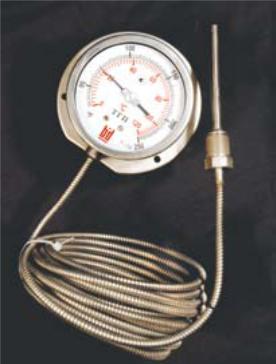

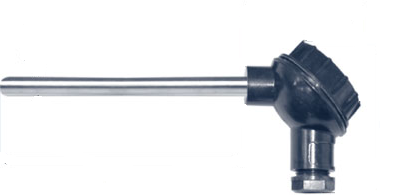

S: На рисунке изображен
манометр
термометр сопротивления
манометрический термометр
ртутный термометр
биметаллический термометр
S: Принцип действия ТСМ основан на свойстве металлов изменять
емкость
форму
размер
сопротивление
давление
S: На рисунке изображен
манометр
термометр сопротивления
манометрический термометр
ртутный термометр
биметаллический термометр
S: На рисунке изображен
манометр
термометр сопротивления
манометрический термометр
ртутный термометр
биметаллический термометр
S: Чувствительный элемент ТСП
трубчатая пружина
термобаллон
капилляр
медная проволока
мембрана
платиновая проволока
S: Чувствительный элемент ТСМ
трубчатая пружина
термобаллон
капилляр
медная проволока
мембрана
платиновая проволока
S: Типы термоэлектрических термометров (термопар)
ТСМ
ТХА
ТСП
ТХК
ТПП
S: Установите соответствие видов давлений
L1: Давление внутри какой-либо системы, под которым находится газ,
пар или жидкость, отсчитываемое от абсолютного нуля
L2: Давление, созданное массой воздушного столба земной атмосферы
L3: Давление, которое определяется разностью между абсолютным давлением и атмосферным
L4: Давление, которое определяется разностью между атмосферным давлением и абсолютным называется
L5: Давление, которое определяется разностью между двумя давлениями
R1: абсолютное
R2: атмосферное
R3: избыточное
R4: вакуумметрическое
R5: дифференциальное
S: Единицы измерения давления
К
Па
мм.рт.ст.
Н
кгс/см2
S: Установите соответствие приборов видам давлений
L1: Прибор для измерения атмосферного давления
L2: Прибор для измерения разности давлений
L3: Прибор для измерения разрежения
L4: Прибор для измерения малых избыточных давлений (до 40 кПа)
L5: Прибор для давления разрежения не более -40 кПа называется
R1: барометр
R2: дифманометр
R3: вакуумметр
R4: напоромер
R5: тягомер
S: Установите соответствие прибора и чувствительного элемента
L1: МТП-160
L2: Сапфир-22ДД
L3: 13ДД11
L4:
R1: трубчатая пружина
R2: тензорезистор
R3: мембраны
R4: сильфон
S: Установите соответствие прибора и выходного сигнала
L1: МТП-160
L2: Сапфир-22ДД
L3: 13ДД11
L4:
R1: нет сигнала
R2: электрический унифицированный
R3: пневматический унифицированный
R4: цифровой

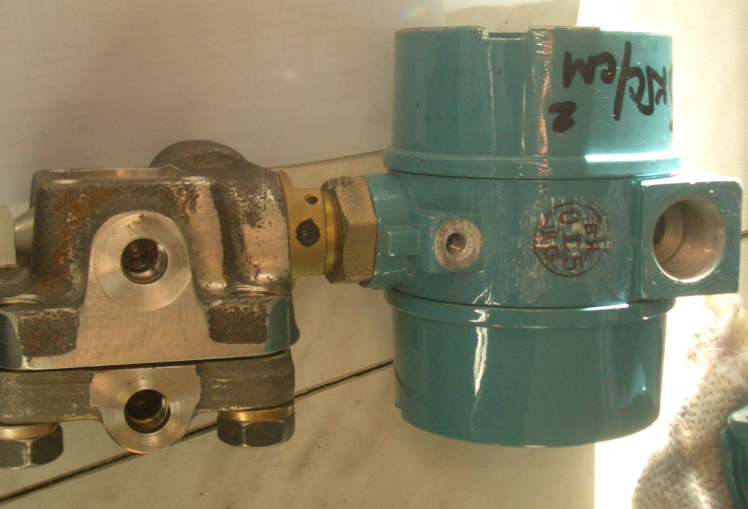

S: На рисунке изображен
показывающий манометр
электроконтактный манометр
датчик (преобразователь) давления
регистратор давления

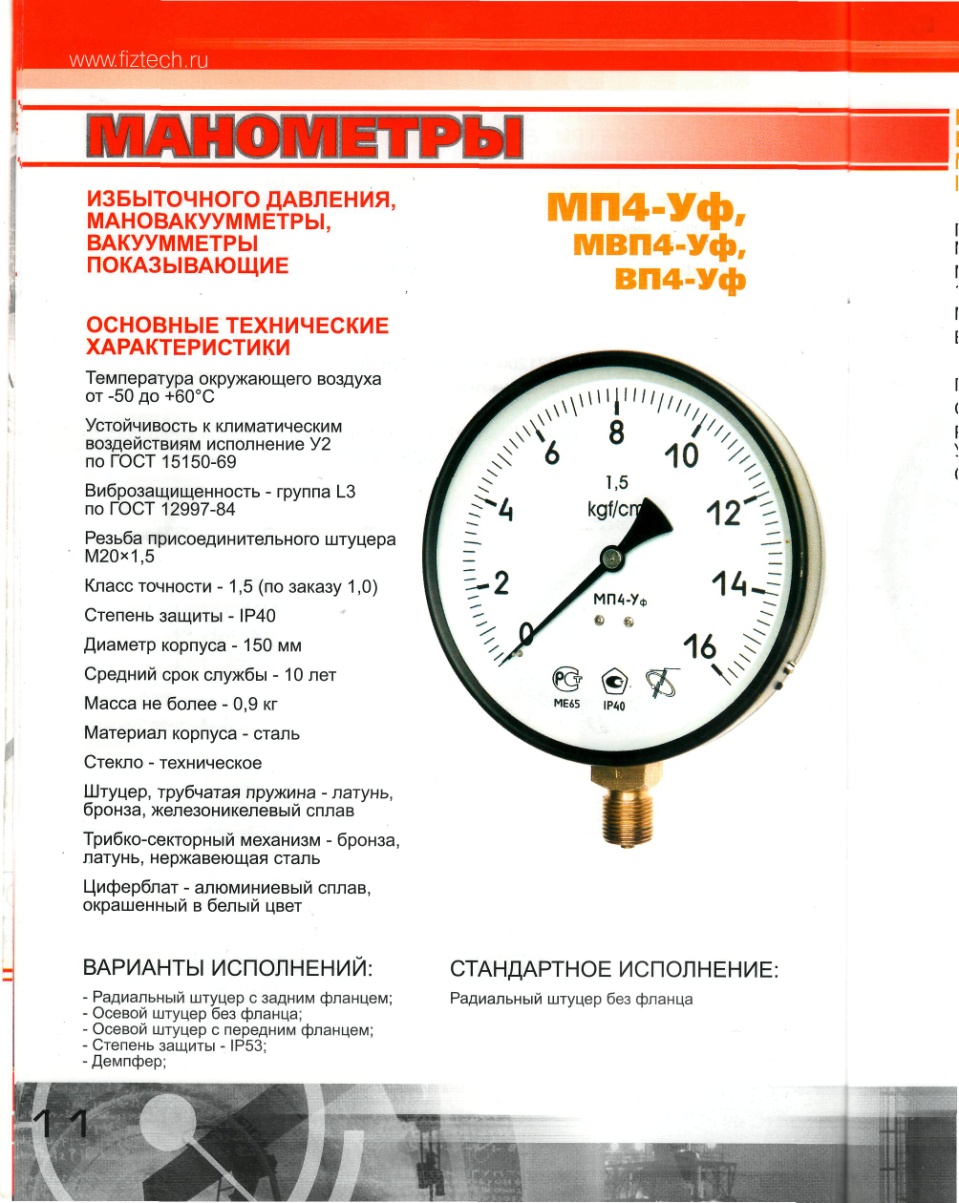

S: На рисунке изображен
термометр
расходомер
уровнемер
манометр
логометр
S: На рисунке изображен
показывающий манометр
электроконтактный манометр
датчик (преобразователь) давления
регистратор давления
S: Чувствительный элемент обозначен номером ###
S: Изменение электрического сопротивления проводников и полупроводников при деформации называется
пьезоэффектом
термоэлектрическим эффектом
термоэффектом
тензоэффектом
S: Установите соответствие принципа действия типу расходомера
L1: расходомер постоянного перепада давления
L2: расходомер переменного перепада давления
L3: тахометрический (скоростной) расходомер
L4: ультразвукового расходомер
R1: зависимость расхода от положения поплавка в конусоидальной трубке
R2: зависимость расхода от разности давления до и после сужающего устройства
R3: зависимость расхода от скорости вращения турбинки (крыльчатки)
R4: зависимость расхода от времени прохождения ультразвука
S: В состав вихревого ультразвукового расходомера СВУ входят
сужающее устройство
дифманометр
пьезоэлементы
турбинка
механический счетчик
тело обтекания
поплавок
трубка
S: В состав расходомера переменного перепада давления входят
сужающее устройство
пьезоэлементы
турбинка
дифманометр
механический счетчик
тело обтекания
поплавок
трубка
S: В состав тахометрического (скоростного напора) расходомера входят
сужающее устройство
дифманометр
пьезоэлементы
турбинка (крыльчатка)
механический счетчик
тело обтекания
поплавок
трубка
S: В состав расходомера постоянного перепада давления входят
сужающее устройство
дифманометр
трубка
пьезоэлементы
турбинка (крыльчатка)
механический счетчик
тело обтекания
поплавок
S: Стандартные сужающие устройства
поплавок
диафрагма
мембрана
сопло
труба Винтури
S: Средства измерения, определяющие количество вещества, протекающего через поперечное сечение трубопровода за определенный промежуток времени, называются ###.
S: Средства измерения, определяющие количество вещества, протекающего через поперечное сечение трубопровода за единицу времени, называются
S: чувствительным элементом тепловых расходомеров являются:
сопротивление,
поплавок
поршень
турбинка ( крыльчатка)
термопара
лопасти
S: Что является чувствительным элементом расходомера СВУ:
диафрагма
турбинка
шестерни
лопасти
тело обтекания
S: Выходной сигнал расходомера СВУ:
дискретный
импульсный
унифицированный
цифровой
аналоговый
S: Принцип действия расходомера СВУ основан на:
подсчете числа порций
измерении ЭДС индукции
преобразовании разности давлений
преобразование скорости вращения крыльчатки
регистрация вихрей путём "просвечивания" потока ультразвуковым лучем
S: Какой метод измерения расхода применяется для агрессивных и ядовитых жидкостей:
объемный
тепловой
электромагнитный
перепада давления
скоростного напора
S: СУР-4 может контролировать уровень в ### точках. (вставьте цифру)
S: Прибор СУР-4 служит для:
измерения уровня
измерения расхода
сигнализации уровня
сигнализации расхода
измерения и сигнализации уровня
измерения и сигнализации расхода
S: Состав прибора СУР-4:
датчик ТСМ
два датчика ТСМ
два датчика ДПУ5
вторичный преобразователь ПВС3
два вторичных преобразователя ПВС3

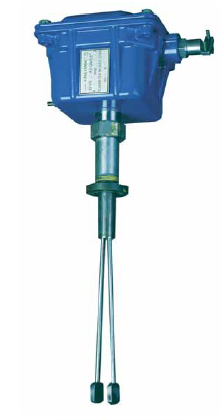

S: На рисунке изображен
датчик предельного уровня
вторичный преобразователь уровня
преобразователь уровня вторичный сигнализирующий
датчик предельной температуры

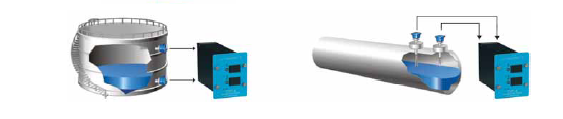

S: Какой способ монтажа СУР-4 допустим?
а
б
оба не допустимы
оба допустимы
а) б)
S: На рисунке изображен
датчик предельного уровня
вторичный преобразователь уровня
преобразователь уровня вторичный сигнализирующий
датчик предельной температуры
S: Определение положения уровня жидкости комплектом СУР4 основано на различии
способности пропускать тепловые колебания жидкостями и газами
способности пропускать ультразвуковые колебания жидкостями и газами
способности пропускать световые волны жидкостями и газами
способности пропускать радиоволны жидкостями и газами
S: Принцип работы датчика ДПУ5 основан на
измерении расстояния между пьезоэлементом возбуждения
и пьезоэлементом чувствительным
на измерении амплитуды сигнала между пьезоэлементом возбуждения
и пьезоэлементом чувствительным
на измерении времени прохождения сигнала между пьезоэлементом
возбуждения и пьезоэлементом чувствительным
на измерении фазы сигнала между пьезоэлементом возбуждения
и пьезоэлементом чувствительным
S: Если чувствительный элемент находится в газовой среде, выходной сигнал ДПУ5 равен
125 В
15 В
15 Гц
125 Гц
S: Если чувствительный элемент находится в жидкости, выходной сигнал ДПУ5 равен
125 В
15 В
15 Гц
125 Гц
S: Датчики ДУУ2 предназначены для
измерения уровня
измерения расхода
сигнализации уровня
сигнализации расхода
измерения и сигнализации уровня
измерения и сигнализации расхода
S: Чувствительный элемент датчика ДУУ2 это
буек, подвешенный к основанию прибора
два пьезоэлемента, расположенные на определенном расстоянии
стальная проволока, по всей длине которой намотана катушка
металлическая трубка с двумя пьезоэлементами
S: Измерение уровня продукта датчиком ДУУ2 основано на
измерении расстояния между пьезоэлементом возбуждения и пьезоэлементом чувствительным
измерении амплитуды сигнала распространенногов стальной проволоке
измерении времени прохождения сигнала между пьезоэлементом возбуждения и пьезоэлементом чувствительным
измерении времени распространения в стальной проволоке короткого импульса упругой деформации
S: При изменении уровня изменяет свое положение
поплавок датчика ДУУ2
стальная проволока датчика ДУУ2
катушка датчика ДУУ2
микропроцессор датчика ДУУ2
S: В стальной проволоке датчика ДУУ2 импульс упругой деформации
возникает в результате взаимодействия
поплавка и жидкости
электрического тока и электропроводной жидкости
магнитного поля магнита поплавка и импульса тока в катушке
магнитного поля поплавка и уровня жидкости

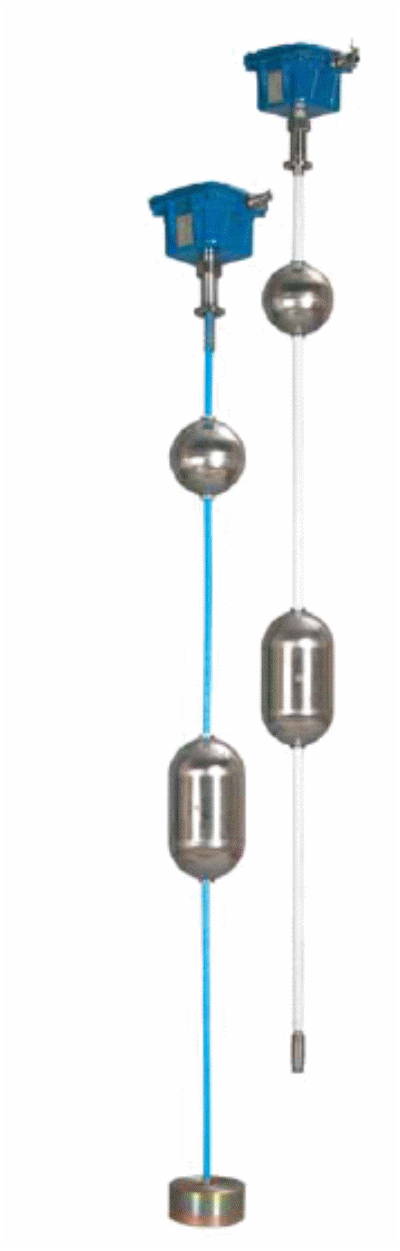

S: На рисунке изображен
датчик уровня ультразвуковой ДУУ
датчик предельного уровня ДПУ
вторичный преобразователь ПВС
датчик предельной температуры ДПТ

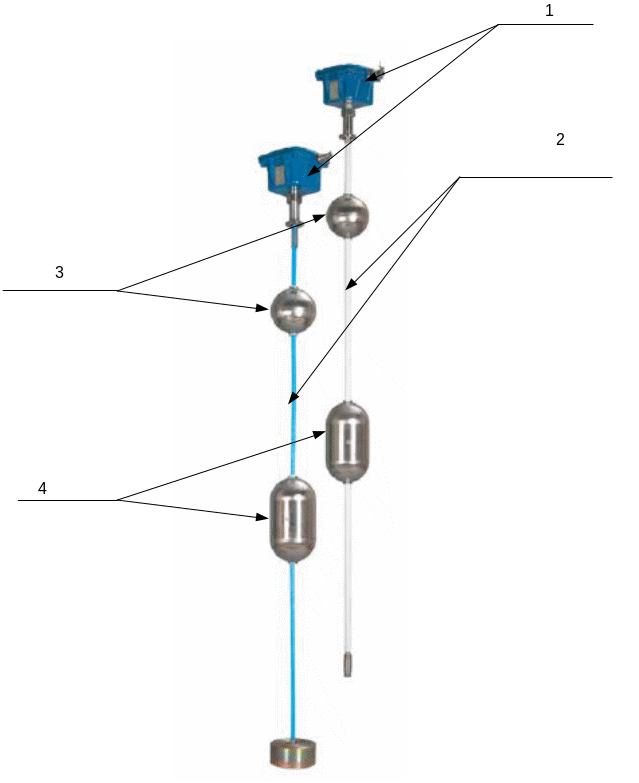

S: Поплавки контроля общего уровня датчиком ДУУ2 обозначены номером ###. (вставьте цифру)
S: Микроконтроллер датчика ДУУ2 обозначен номером ###. (вставьте цифру)
S: Чувствительный элемент датчика ДУУ2 обозначен номером ###. (вставьте цифру)
S: Поплавки контроля уровня раздела фаз датчика ДУУ2 обозначен номером ###. (вставьте цифру)
