САМАРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ

СамГТУ

Инженерно-экономический фвкультет

Кафедра «Экономика промышленности»

КУРСОВАЯ РАБОТА

ОПРЕДЕЛЕНИЕ ТИПА НЕФТЯНОГО КОЛЛЕКТОРА

ПО КОМПЛЕКСУ КОСВЕННЫХ ПОИСКОВЫХ ПРИЗНАКОВ И ОПРЕДЕЛЕНИЕ НОРМЫ КАЧЕСТВА ВОДЫ

ДЛЯ ЗАВОДНЕНИЯ ДАННОГО КОЛЛЕКТОРА.

ОПРЕДЕЛЕНИЕ ПАРАМЕТРА НАГНЕТАНИЯ.

Разработал:
К.Т.Н., доцент		И. И. Редькин

САМАРА, 2013

Оглавление:	Стр.
1. Введение	3
2. Материалы обоснования возможности решения задачи	4
2.1.Анализ состояния разработки требований к качеству воды для заводнения нефтяных залежей и постановке задачи	4
2.2.Классификация нефтяных залежей в аспекте нормирования качества сточных вод для заводнения	5
2.3.Разработка и обоснование норм качества сточных вод для заводнения	12
2.4.Методика прогнозного определения норм качества сточных вод для внутриконтурного заводнения новых нефтяных месторождений платформенного типа. Содержание механических примесей и нефти в сточной воде РДС 39-01-041-81	21
2.5.Реализация исследований	25
2.6.Список литературных источников	26
3. Решение задачи	27
3.1.Исходные данные по нефтяным залежам	27
3.2. Пример определения вероятности Р принадлежности обследуемой нефтяной залежи к типу ПТК или ТПКпо отдельному косвенному поисковому признаку	28
3.3. Примеры прогнозного определения норм качества сточных вод для внутриконтурного заводнения	28

1. Введение

Нефтесодержащие породы (коллекторы) делятся на следующие типы:

- поровые;

- порово-трещинные;

- трещинно-поровые;

- трещинные.

Поровые и трещинные коллекторы относятся к простому типу коллекторов. В поровых коллекторах пустотное пространство образуется порами между соседними, касающимися друг друга частицами породы: песчинками, глинистыми частицами, размеры которых незначительны и очень редко размеры песчинок достигают величины 2-5 мм. Это несцементированные песчаники (пляж).

В трещинных породах роль песчинок выполняют блоки непроницаемой для нефти и воды раздробленной породы, размеры которых находятся в широком диапазоне (от нескольких сантиметров до нескольких метров), рассечённые трещинами, кавернами, стилолитовыми пустотами. В отличие от поровых коллекторов пустотное пространство, образованное трещинами, кавернами по объёму залежи развито неоднородно. Матрица породы является непроницаемой для нефти и воды.

Порово-трещинные и трещинно-поровые коллекторы являются сложными, смешанными с точки зрения пустотного пространства. В таких коллекторах нефть находится как в поровых каналах, так и в трещинах и кавернах. В порово-трещинных коллекторах доля трещинной проницаемости сопоставима с величиной проницаемости поровой среды матрицы породы.

Трещинно-поровые коллекторы имеют проницаемость, обусловленную преимущественно трещинно-кавернозной системой проводящих каналов, которая в несколько раз, иногда в десятки раз, превышает проницаемость матрицы породы, обусловленную пустотным пространством поровой среды.

Дебиты нефтедобывающих скважин напрямую зависят от трещиноватости (кавернозности) пород коллектора. Наименьшие дебиты есть у скважин, эксплуатирующих порово-трещинные коллекторы с наименьшим развитием трещиноватости. И, напротив, у скважин, пробуренных на пласты, сложенные горными породами с высоким развитием трещиноватости, дебиты, как правило, максимальные.

Следовательно, знание строения коллектора позволяет на ранней стадии, на стадии составления проекта разработки месторождения правильно определить сетку скважин, расположение скважин, их количество, количество нагнетательных скважин, их расположение. А также произвести прогноз оборудования для нефтедобывающих скважин по производительности, определить норму качества (степень очистки) воды для ППД, подобрать технологию очистки воды, определить состав оборудования для реализации схемы очистки воды, её закачки, а также многие другие задачи.

Данная задача составлена с целью изучения и освоения «Методики прогнозного нормирования качества воды для заводнения новых нефтяных месторождений платформенного типа» РДС 39-01-041-81.

Решение задачи предусматривает определение типа коллектора по косвенным поисковым признакам отдельной нефтяной залежи и, далее, определение нормы качества воды для ППД, определение величины параметра нагнетания.

Условиями задачи предусматривается, что каждый студент имеет и решает данную задачу для отдельной нефтяной залежи.

2. Материалы обоснования возможности решения задач

2.1. Анализ состояния разработки требований к качеству сточных вод для заводнения нефтяных залежей

Анализом выявлено, что подавляющее большинство исследований по нормированию качества воды для ППД проводилось на кернах и на искусственных насыпных материалах, в которых отсутствовали открытые трещины, крупные полости и каверны. При этом фильтрация суспензий сопровождается частичной кольматацией поровых каналов, прилегающих к поверхности фильтрации, образованием фильтрационной корочки, интенсивным уменьшением её проницаемости и соответствующим снижением расхода фильтруемой жидкости.

Исследования на моделях трещинно-поровых коллекторов показали, что кольматация системы проводящих каналов данного типа коллекторов имеет место, однако не приводит к монотонному затуханию их приёмистости.

Наряду с этим показано, что практика разработки нефтяных залежей выявила зависимости требований к качеству закачиваемой воды от трещиноватости пластов. Однако, в рассмотренных работах оценка влияния интенсивности развития трещиноватости нефтяных коллекторов в аспекте нормирования качества сточных вод для ППД достаточно глубоко не проработана.

Это сказалось на существующих методиках определения параметров качества сточных вод для ППД разработанных различными организациями отрасли и за рубежом, анализ которых показал, что в большинстве случаев определение нормы качества сточных вод производится для конкретных геолого-технических условий, при этом отсутствует дифференцированный подход к обоснованию норм качества вод для коллекторов различного типа.

Анализом установлено, что в отрасли отсутствует методика, которая позволила бы производить прогнозное определение норм качества сточных вод для внутриконтурного заводнения новых нефтяных месторождений платформенного типа, учитывающая различия строения нефтяных коллекторов, наиболее часто встречающиеся в практике.

2.2. Классификация нефтяных залежей в аспекте нормирования качества сточных вод

В результате анализа существующих классификаций нефтяных коллекторов в качестве базовой обосновано применение описательной схемы классификации ВНИГРИ, в которой все коллекторы делятся на четыре типа. Простые коллекторы представлены поровым и трещинным типами, которые крайне редко встречаются на месторождениях Урало-Поволжья. Сложные (смешанные) коллекторы характеризуются трещинно-поровым и порово-трещинным типами. Коллекторы данных типов наиболее широко распространены. Для совершенствования научно-технической основы классификации введено понятие безразмерного коэффициента относительной трещиноватости К,

К=	Ко	(1)
	Кп

К_о- общая проницаемость коллектора, определённая по промысловым данным с учётом работающей толщины пласта в скважинах.

К_п - проницаемость поровой среды матрицы, определённая по результатам анализа кернового материала.

Обработаны массивы геолого-технических данных о сложных (смешанных) типах нефтяных коллекторов по 108 нефтяным залежам и выведены корреляционные зависимости вида:

К=f(Кп)

(2)

для порово-трещинных и трещинно-поровых типов коллекторов, приведённые на рис. 1. Обе кривые имеют криволинейный и прямолинейный участки, а, следовательно, и точки сочленения, которые являются точками перехода от области с интенсивным развитием трещиноватости к области со слабым развитием трещиноватости.

Количественные значения основных классификационных признаков определены путём обработки более трёх тысяч исследованиё скважин по 108 нефтяным залежам.

В соответствии с уточнением классификации порово-трещинные и трещинно-поровые типы коллекторов разделены по классификационным признакам на группы.

Принципиальные схемы строения порово-трещинных и трещинно-поровых типов коллекторов 1, 2, 3 и 4 групп приведены на рис. 2.1., 2.2., 2.3., 2.4.

Для порово-трещинного типа первая группа коллекторов характеризуется проницаемостью поровой среды до 0,35 кв. мкм включительно и коэффициентом относительной трещиноватости от 6,5 до 2 включительно. Залежи второй группы этого типа характеризуются проницаемостью свыше 0,35 кв. мкм и коэффициентом относительной трещиноватости менее 2.

Рис. 1

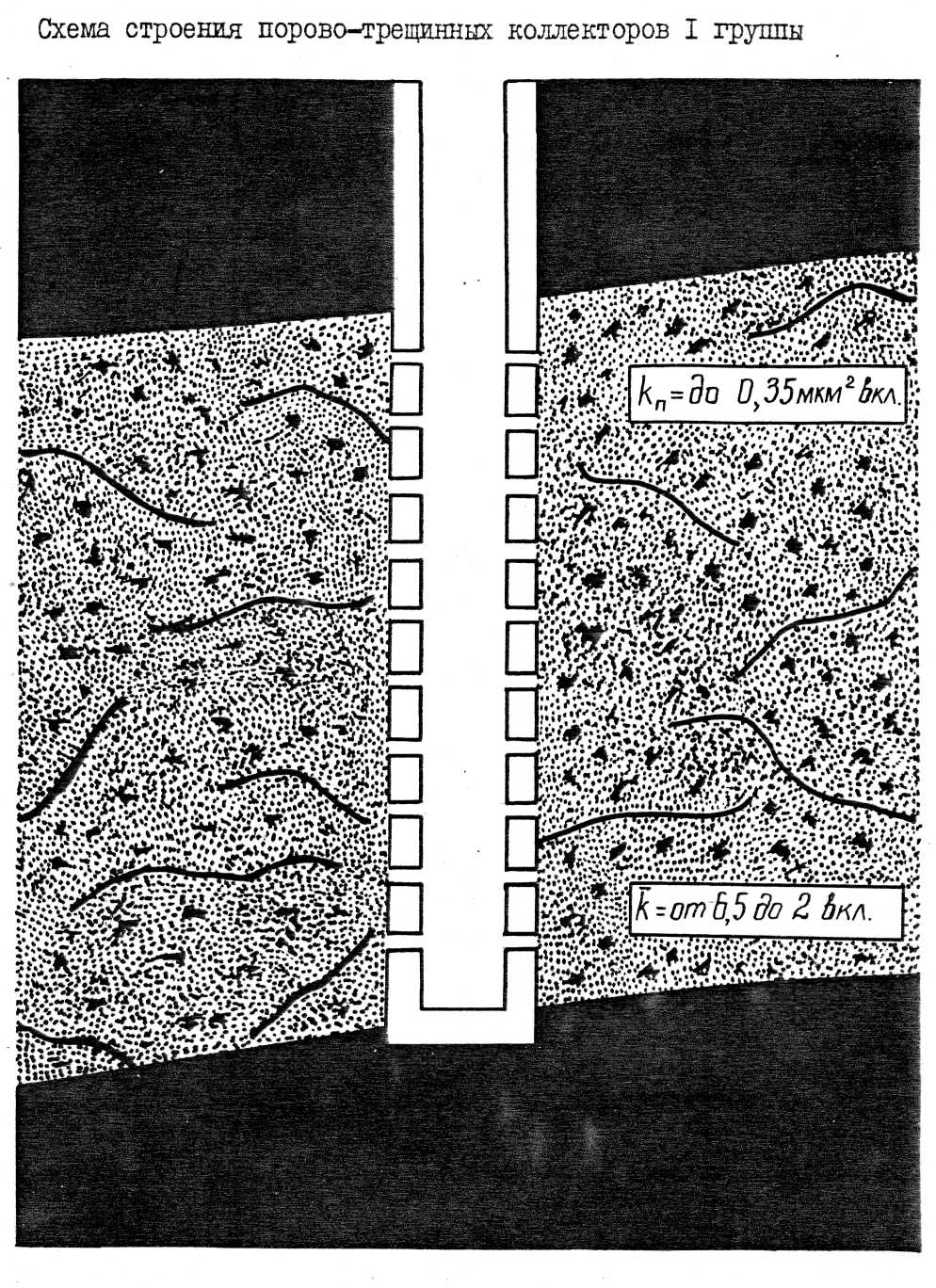

Схема строения порово-трещинных коллекторов 1-й группы

Рис. 2.1.

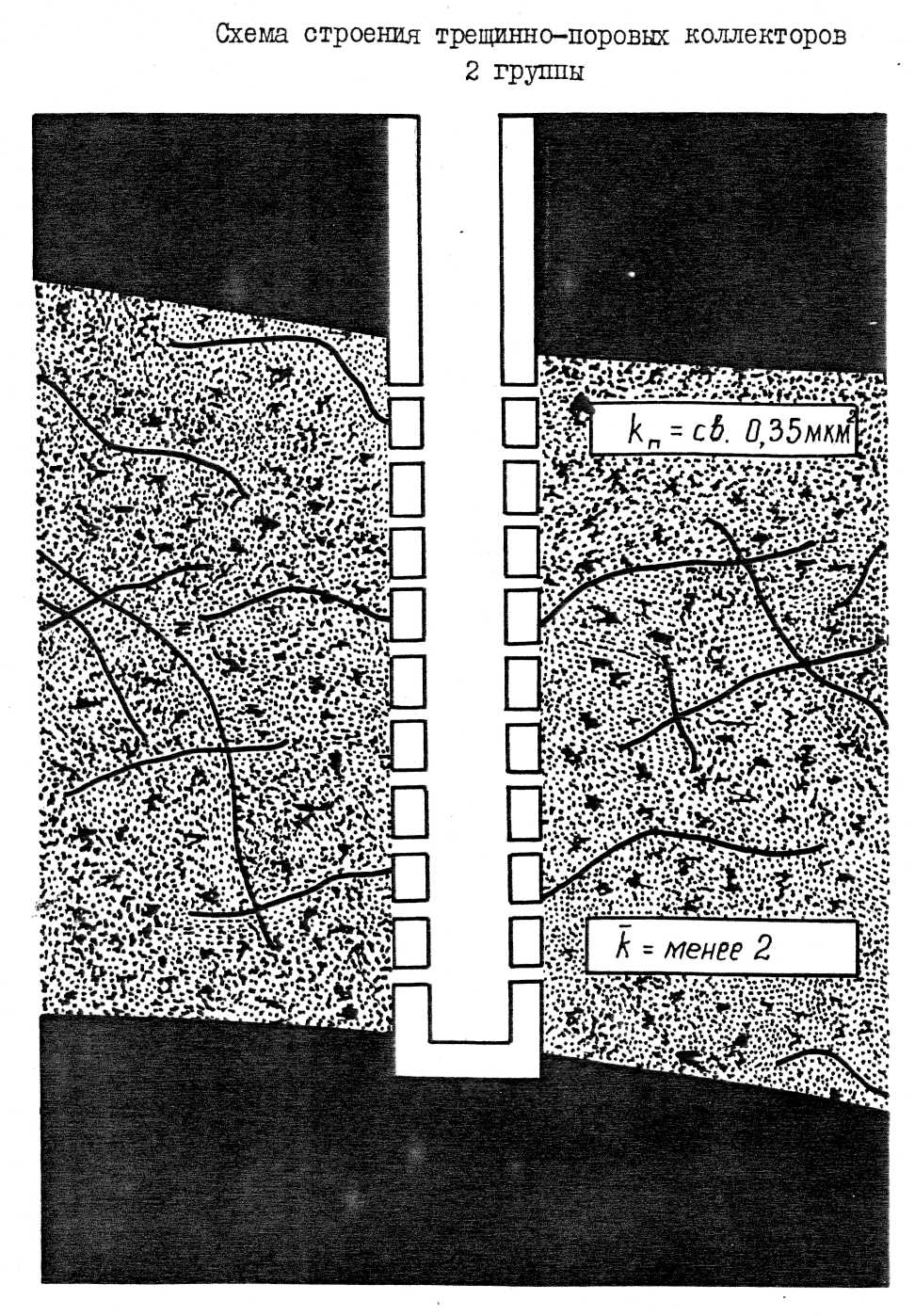

Схема строения трещинно-поровых коллекторов 2-й группы

Рис. 2.2.

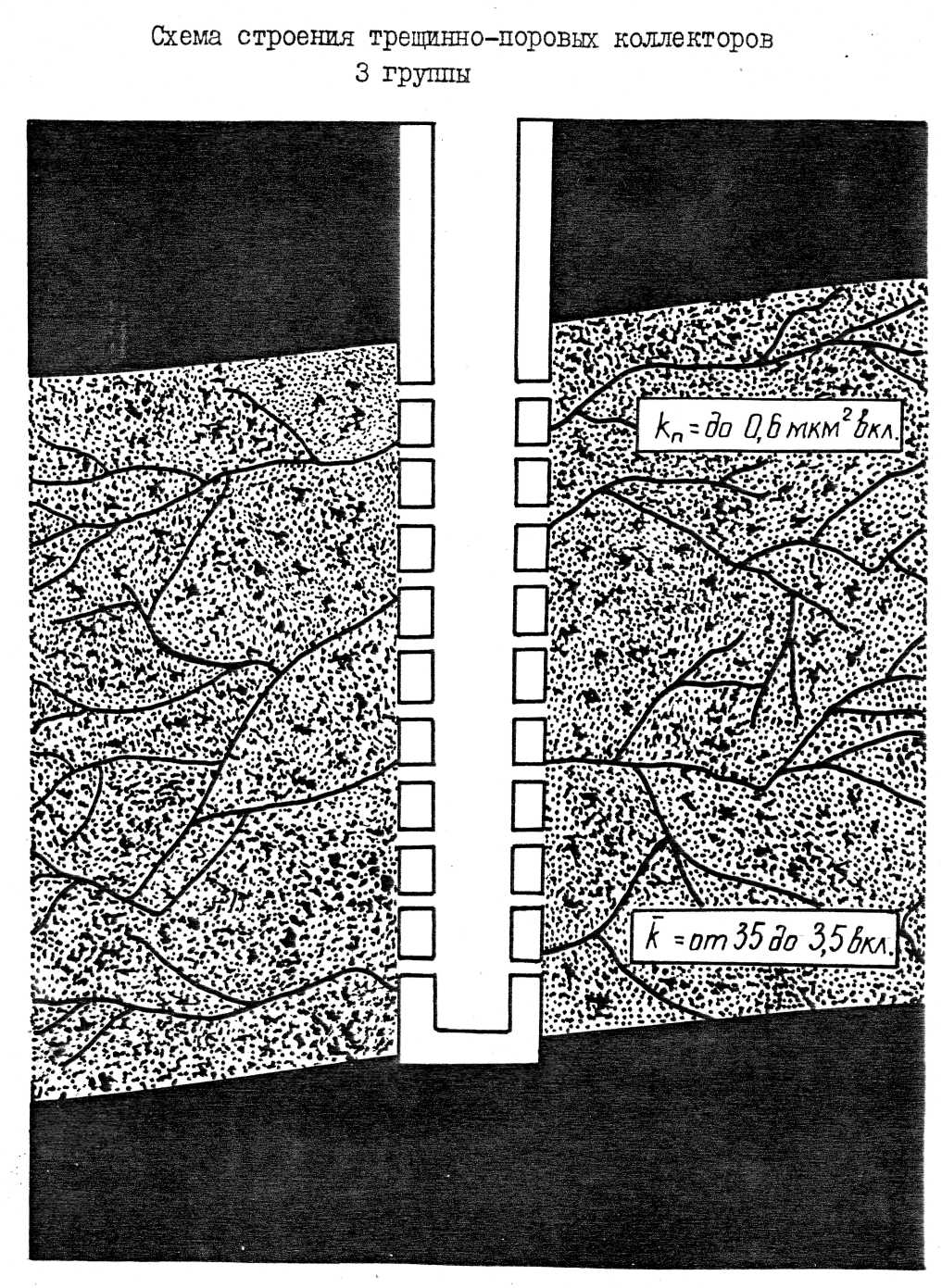

Схема строения трещинно-поровых коллекторов 3-й группы

Рис. 2.3.

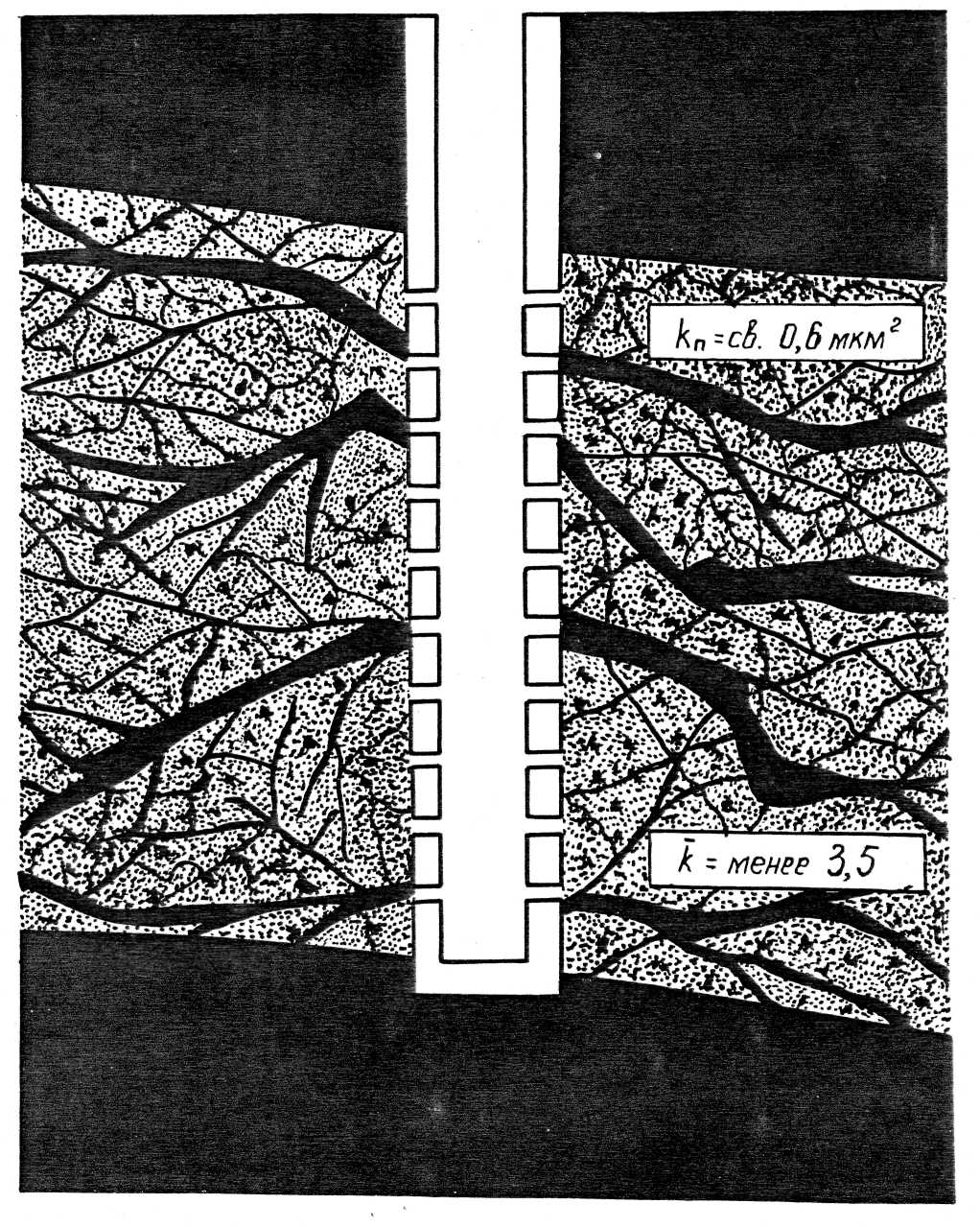

Схема строения трещинно-поровых коллекторов 4-й группы

Рис. 2.4.

Таблица 1
