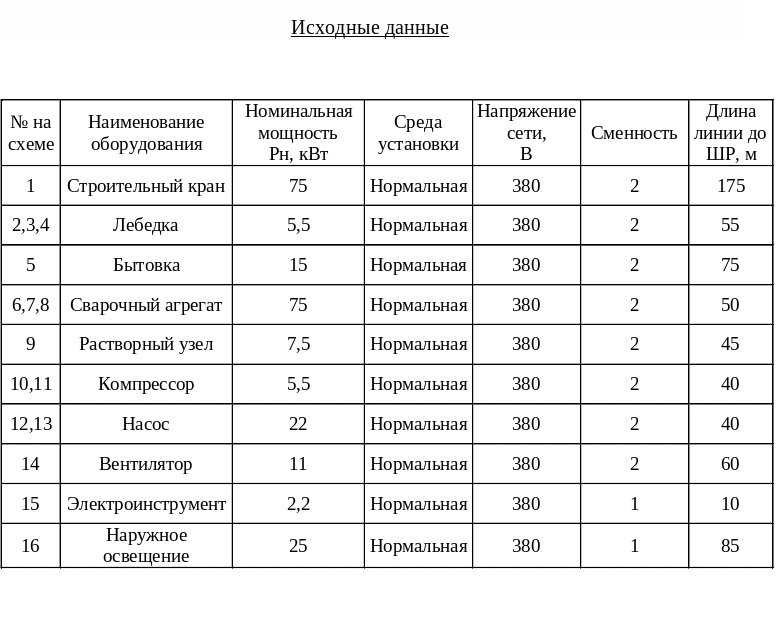

Длина линии от КТП до ШР2 и ШР3 равна 125 метров.

КТП

1

ШР2

ШР3

2

3

5

4

6

8

9

11

7

10

123

13

16

15

14

План подключения технологического оборудования стройплощадки.

1.2. Выбор комплектных компенсирующих устройств

В целях снижения потерь электроэнергии в питающих сетях и уменьшение значения устанавливаемой мощности КТП, выбираем комплектную конденсаторную установку (ККУ) из табл. 4. Ближайшую к итоговой средней реактивной мощности Qнагр=86,66 кВАр, но не больше, т.е. QККУ=75 кВАр.

Реактивная мощность после компенсации:

где реактивная мощность комплектной конденсаторной установки

Q=75 кВАр для ККУ-0,38-75 напряжением 0,38 кВ

Средняя полная мощность нагрузки трансформатора:

1.3. Предварительный выбор мощности трансформатора

Так как для приемников третьей категории надежности электроснабжения необходима однотрансформаторная КТП, то мощность предварительно выбираемого трансформатора определяется по формуле:

Выбираем ближайший больший из табл.5 трансформатор мощностью 160 кВА.

1.4. Проверка предварительно выбираемого трансформатора по условию допустимого напряжения при пуске двигателя наибольшей мощности

Допустимое остаточное напряжение при пуске двигателя наибольшей мощности должно быть:

Uост>0,85.

О статочное напряжение при пуске двигателя наибольшей мощности:

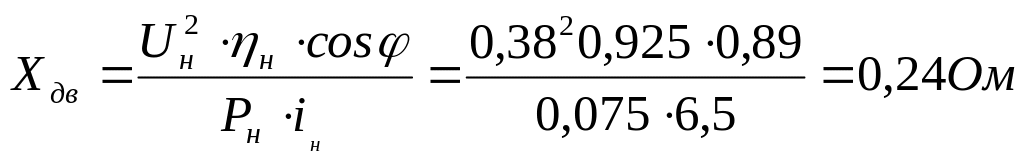

И ндуктивное сопротивление двигателя наибольшей мощности при пуске:

Индуктивное сопротивление трансформатора :

Здесь Uн=0,38 кВ- номинальное напряжение электродвигателя;

Рн, МВт – номинальная мощность электродвигателя;

Iн, cosφ, ηн – соответственно кратность пускового тока и номинальное значение коэффициента мощности и КПД электродвигателя по табл. 6;

Uнн=0,4 кВ – номинальное значение обмотки низшего напряжения;

Sтн, МВА – номинальная мощность трансформатора КТП.

Окончательно выбираем из табл.5 КТП-250-10/0,4 мощностью 250 кВА напряжением ВН 10 кВ и НН 0,4 кВ.

2. Выбор комплектного оборудования

Для определения вводного автомата или рубильника силового распределительного шкафа ШР2 и ШР3 вычисляем электрическую нагрузку, подключаемую к каждому шкафу.

Д исперсия мощности:

При этом D≥0

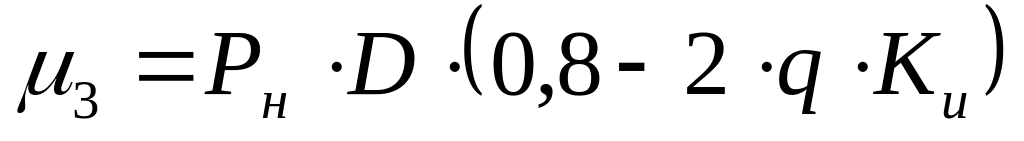

Т ретий центральный момент мощности:

Расчет электрической нагрузки ШР2
№ на схеме	Наименование оборудования	Номинальная мощность Рн , кВт	n	Ки	q	tgφ	Рс, кВт	Qс, кВАр	Дисперсия мощности, D	Третий центральный момент μ3
2,3	Лебедка	5,5	2	0,1	1	1,73	0,55	0,95	4,24	13,98
5	Бытовка	15	1	0,95	0,95	0	13,54	0	0	0
6,7	Сварочный агрегат	75	2	0,25	0,8	1	15	15	1350	40500
10	Компрессор	5,5	1	0,55	0,9	0,75	2,72	2,04	4,57	-4,77
12	Насос	22	1	0,55	0,9	0,75	10,89	8,17	73,07	-305,44
14	Вентилятор	11	1	0,55	0,9	0,75	5,45	4,08	18,27	-38,18
Итого:							48,15	30,25	1450,14	40165,58

К оэффициент вариации:

К оэффициент асимметрии:

Р асчетная, активная мощность ЭП ШР2:

Р асчетная, полная мощность ЭП ШР2:

Р асчетный ток нагрузки ШР2:

Ток уставки вводного автомата ШР2:

По Iу=219,84 А из табл.7 выбираем ближайший вводный автомат

ВА 51-39 на ток 250 А.

Расчет электрической нагрузки ШР3
№ на схеме	Наименование оборудования	Номинальная мощность Рн , кВт	n	Ки	q	tgφ	Рс, кВт	Qс, кВАр	Дисперсия мощности D	Третий центральный момент μ3
4	Лебедка	5,5	1	0,1	1	1,73	0,55	0,95	2,12	6,99
8	Сварочный агрегат	75	1	0,25	0,8	1	15,00	15,00	675,00	20250,00
9	Растворный узел	7,5	1	0,15	0,6	1,52	0,68	1,03	3,59	16,71
11	Компрессор	5,5	1	0,55	0,9	0,75	2,72	2,04	4,57	-4,77
13	Насос	22	1	0,55	0,9	0,75	10,89	8,17	73,07	-305,44
15	Электроинструмент	2,2	1	0,15	0,6	1,52	0,20	0,30	0,31	0,42
16	Наружное освещение	25	1	0,95	0,95	0	22,56	0,00	0,00	0,00
Итого:							52,60	27,49	758,66	19963,91

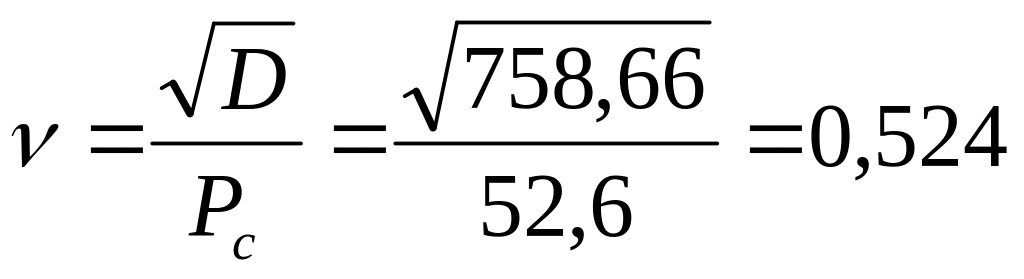

К оэффициент вариации:

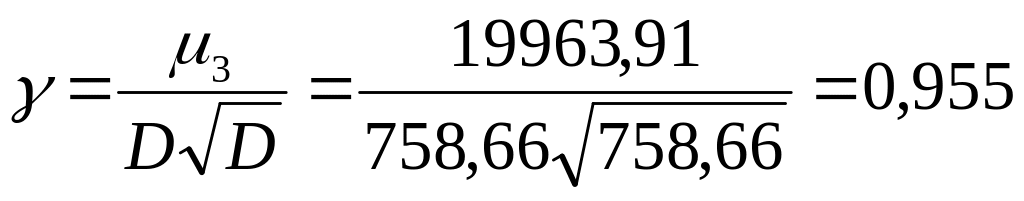

К оэффициент асимметрии:

Р асчетная, активная мощность ЭП ШР3:

Р асчетная, полная мощность ЭП ШР3:

Р асчетный ток нагрузки ШР3:

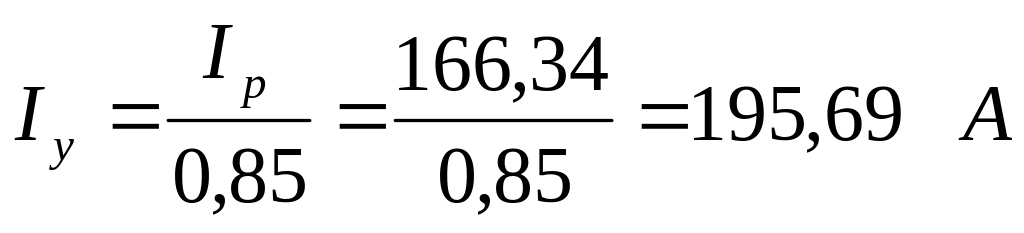

Т ок уставки вводного автомата ШР3:

По Iу=195,69 А выбираем ближайший вводный рубильник на ток 250 А.

Н оминальный ток двигателя строительного крана:

Р асчетный ток сварочных преобразователей:

Р асчетный ток для наружного освещения:

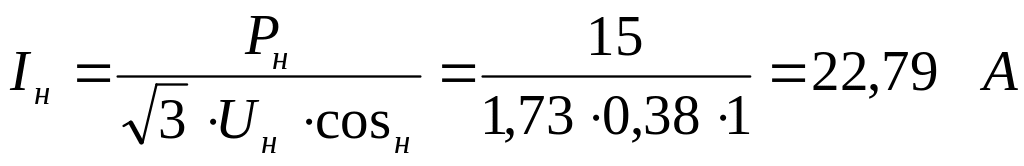

Расчетный ток для бытовок:

Р асчетный ток электродвигателей:

Т оки уставок тепловых расцепителей линейных автоматов:
