86Сущность и этапы контурно-комбинированной съемки

М етод, при котором планы и карты создаются фотограмметрическим путем, а рисовка рельефа и дешифрирование контуров осуществляются топографическим способом, называют контурно-комбинированным. Технология составления плана включает в себя следующие этапы: аэрофотосъемочный процесс, плановую привязку опознаков, составление мозаичных фотопланов, рисовку рельефа, дешифрирование контуров, составление и издание планов. Этот метод применяется в закрытых (растительностью или строениями) районах. Фотограмметрическая часть работ обусловлена необходимостью приведения аэроснимка к плану местности по следующим причинам: 1)аэроснимок имеет искажения, обусловленные центральной проекцией (ошибка за рельеф); 2)аэроснимок имеет перспективные искажения; 3)мсштб аэроснимка не соответствует масштабу плана из-за проведения залета в другом масштабе и колебаний высоты фотографирования в момент съемки; 4)аэроснимок имеет произвольную систему коорд-т.

Существует два метода ведения работы. По первому методу сначала производят съемку, а затем привязку снимков геодезически, а по второму — сначала выполняют маркировку точек в поле, чтобы они были видны на снимках, а затем одновременно ведут съемку и геодезические работы.

87Понятие о стереотопографической съемке. Основные этапы

При стереотопографической съемке измеряют модель местности, создаваемую с помощью стереопар аэроснимков. Каждая точка модели получается прямой засечкой с нек-рого базиса фотографирования. В зависимости от приборов, применяемых при обработке аэрофотоснимков, разработаны два метода: дифференцированный и универсальный.

Дифференцированный метод. Суть заключается в раздельном создании плановой основы, высотной основы, рисовки рельефа и дешифрования снимков, результаты этих работ затем сводятся на составительском оригинале топографической карты. Дифференциальный метод в настоящее время не применяется.

Универсальный метод. Метод требует минимума полевых работ, но исполнителей достаточно высокой квалификации. Основными задачами полевого периода являются: полевая подготовка аэрофотоснимков и их дешифрирование. Под полевой подготовкой фотоснимков понимают процесс опознавания изображений точек местности на топографических фотоснимках и определения координат и высот опознанных точек на местности. Универсальным метод называют потому, что сгущение геодезического обоснования, рисовку рельефа и ситуации выполняют комплексно на универсальных стереофотограмметрических приборах. Оптико-механические и электронные устройства в ряде случаев дополняются компьютерами и средствами автоматики, которые позволяют по стереоскопическим снимкам местности (стереопарам) определять размеры, форму и положение (координаты) изображенных на них предметов (объектов), а также вычерчивать топографические планы и карты.

88Сущность фототеодолитной съемки

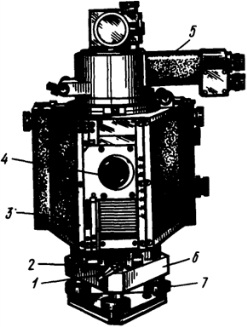

О бщие сведения. Наземная фототеодолитная съемка производится специальным прибором — фототеодолитом, представляющим собой сочет-е теодолита с точной фотокамерой в совместном или раздельном исполнении. Фотокамера служит для фотографирования местности, теодолит используется для измерения горизонтальных и вертикальных углов с целью определения координат станций, на к-рых производилась съемка. Точки, с к-рых ведется фотографирование, должны быть привязаны к государственной плановой и высотной геодезич сети. Для этого их включают в общий теодолитный ход или привязывают специальными ходами к опорным пунктам.

Фотографирование ведется с двух концов базиса, длина которого определяется в процессе геодезической привязки, как и отметки точек на концах базиса. Это дает возможность рассматривать пары снимков стереоскопически и производить измерения на специальных стереофотограмметрических приборах с высокой точностью. Для фотографир-я станции и базисы выбирают так, чтобы съемкой была покрыта вся картографируемая местность. Длина базиса зависит от глубины фотографируемого пространства и допустимой погрешности определения координат точек местности по снимкам.

До начала полевых работ составляют проект съемки, в к-ром предусматривается сгущение геодезической основы с обязательной графической частью, содержащей схему размещения съемочных базисов и так называемых корректурных точек. Здесь же наносят границы участков съемки с каждого базиса в отдельности с выделением участков, которые из-за особенностей рельефа или по иным причинам оказываются не заснятыми при фотографировании. Полевые работы включают в себя: выбор точек съемки (базиса), выбор и установку (маркировку) корректурных точек, играющих роль контрольных пунктов, прокладку геодезических сетей или ходов для привязки точек съемки и корректурных точек, измерение базисов, фотографирование.

В целом фототеодолит служит для фотографирования объектов местности, например зданий, мостов, карьеров и т.д., при заданных значениях угловых элементов внешнего ориентирования, а также для обеспечения возможности измерения горизонтальных и вертикальных углов, необходимых при определении положения базиса фотографирования и контроля ориентирования фотокамеры.
