6.3 Определение параметров бункера

Бункеры представляют собой емкости, предназначенные для краткосрочного хранения сыпучих грузов, а также для передачи грузов с одного транспортирующего устройства на другое. Бункеры могут размещаться в начальном и конечном пунктах перемещения грузов.

Проектирование бункера состоит в определении его геометрических размеров, отвечающих ряду условий. Этими условиями являются:

• соответствие геометрической вместимости бункера требуемому объему размещаемого в бункере груза;

• отсутствие торможения частиц груза на наклонных стенках бункера;

• беспрепятственный выпуск груза через разгрузочное отверстие(отсутствие сводообразования над разгрузочным отверстием);

• обеспечение требуемой производительности по выдаче грузаиз бункера.

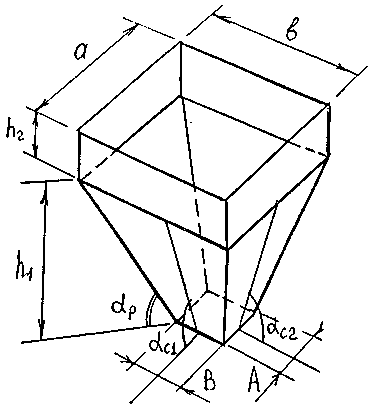

Основные геометрические параметры бункера призматической формы приведены на рисунке.

Рис.

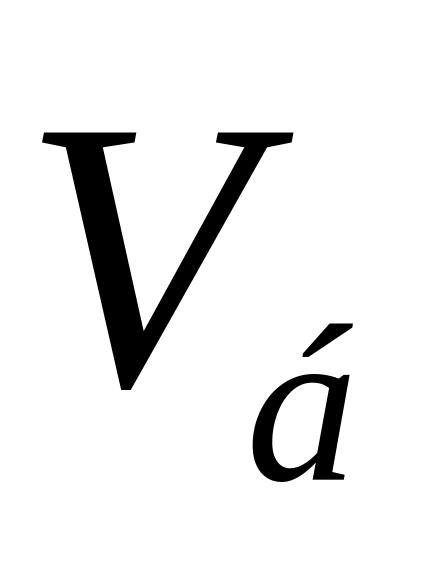

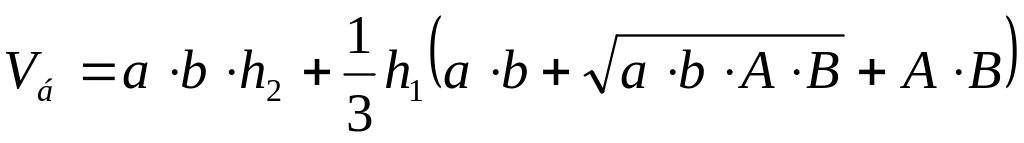

Вместимость бункера , состоящего из верхней части в форме параллепипеда и нижней части в виде усеченной пирамиды, определяется по формуле:

,

где А, В – размеры выпускного отверстия бункера, м (А=В=0,5);

h₁=1,5 м;

h₂=0,3 м.

Геометрические размеры бункера принимаются конструктивно исходя из места его расположения на складе и выполняемых функций.

,

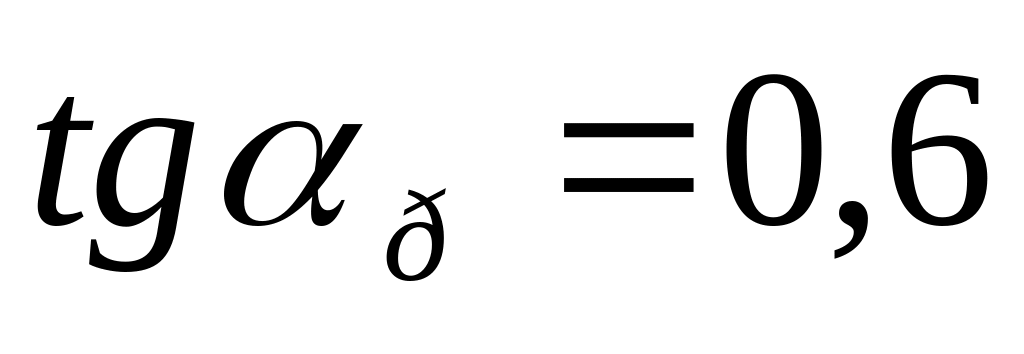

где - коэффициент трения груза по стенкам бункера( =0,6)

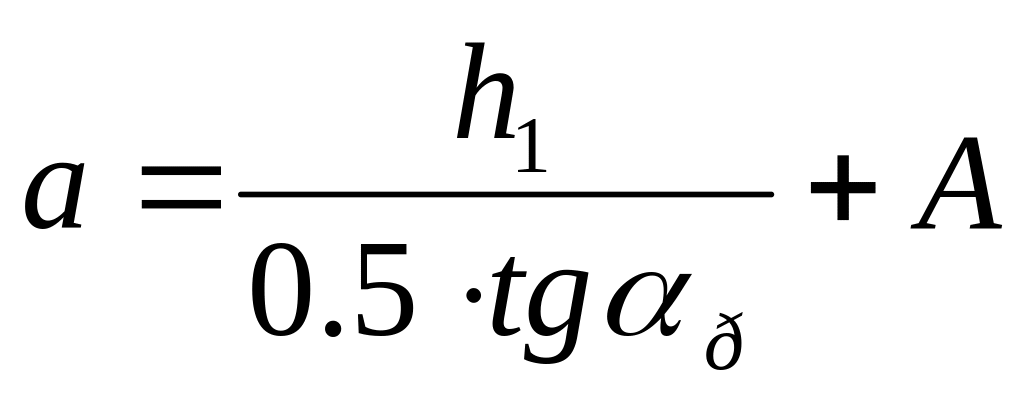

, отсюда

м

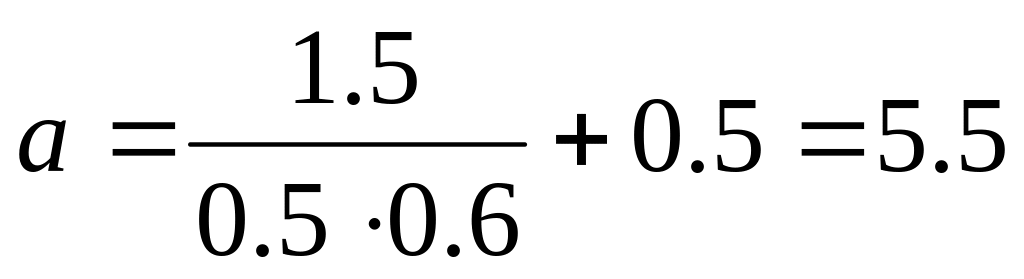

a=b=5,5 м

м³

Размеры выпускного отверстия бункера А и В должны быть достаточными для обеспечения требуемой пропускной способности ( производительности ). Вместе с тем они должны исключать сводообразование (зависание) груза в бункере. Во избежание опасности резкого обрушения через отверстия больших масс груза, а также утяжеления затворов выпускные отверстия не должны быть излишне большими.

Для мелкокусковых и порошкообразных грузов размеры выпускных отверстий принимают в зависимости от пропускной способности (производительности) бункера, но не менее 300...400 мм (обычно 500...600 мм).

Пропускная способность (производительность) бункера, т/ч, рассчитывается по формуле:

,

где - скорость истечения сыпучего груза из выпускного отверстия бункера, м/с;

- расчетная площадь выпускного отверстия бункера, м²; для прямоугольного отверстия

м²

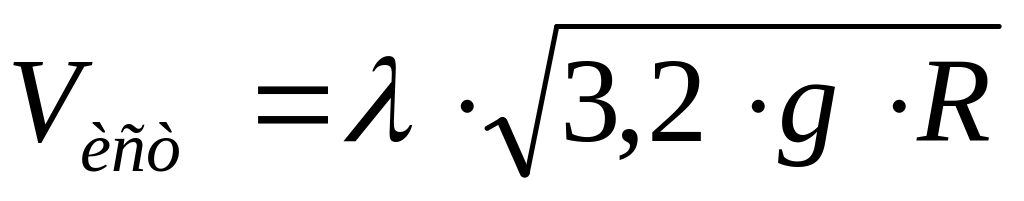

Скорость истечения сыпучего груза из выпускного отверстия бункера определяется по эмпирической зависимости, м/с:

,

где - коэффициент истечения, для сухих, хорошо сыпучих грузов =0,6;

g – ускорение свободного падения, м/с²;

R – гидравлический радиус, м, определяемый по формуле

,

где P – периметр выпускного отверстия бункера, м; P=2(А+В)

P=2(0,5+0,5)=2 м

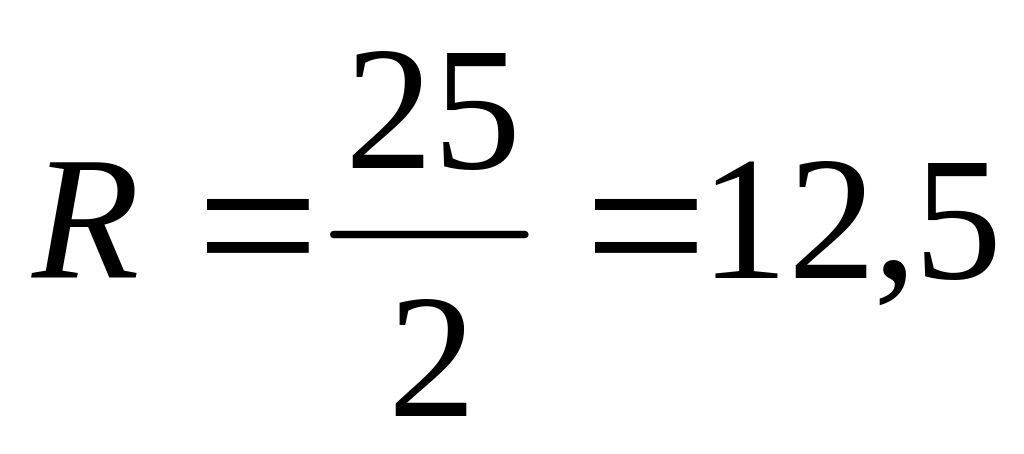

м

м/с

т/ч

7. Определение технико-экономических показателей склада

При проектировании склада сыпучих грузов в рабочем проекте составляют смету затрат, а в техническом и эскизном проектах, какими и являются курсовой и дипломный проект, сметный расчёт стоимости (СРС).

7.1 Определение капитальных затрат на строительство склада

Капитальные затраты, необходимые для строительства механизированного склада сыпучих грузов и оснащения его оборудованием, определяется по формуле, тыс.р.:

( 28 )

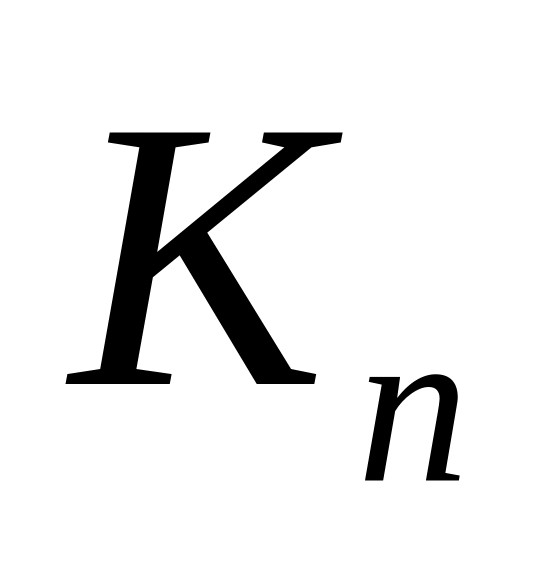

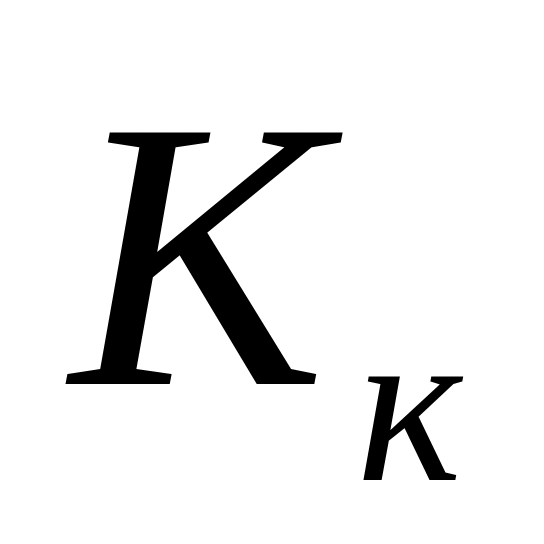

где - количество видов различного оборудования на складе

- стоимость единицы оборудования -го вида (кранов, погрузчиков и т.п.), тыс.р.

- число единиц оборудования -го вида

- стоимость конвейеров, тыс. р. (в данном курсовом проекте этой составляющей нет)

- стоимость складского здания, подземных сооружений, галерей и других

закрытых строительных конструкций, исчисляемая в зависимости от их объёма, тыс.р.

- стоимость площадок, автодорог и других строительных сооружений,

исчисляемая в зависимости от их площади, тыс.р.

- стоимость линейных строительных сооружений (железнодорожного пути, подкрановых путей, эстакад и т.п.), исчисляемая в зависимости от их длины, тыс.р.

Расчёт капитальных затрат удобно вести в табличной форме (табл.1). В графе 1 указывается номер позиции, которым устройство или машина обозначена на технологическом плане. Последняя графа таблицы содержит результат умножения величин, указанных в графе 4, на величины в графе 5.

Таблица 1

Сметный расчёт стоимости по механизированному складу сыпучих грузов

№ п/п	Наименование	Единица измерения	Число единиц	Стоимость единицы, тыс.р.	Сумма, тыс.р.
1	2	3	4	5	6
1	Кран козловой г/п 10 т, пролётом 16 м (КДКК-10)	шт.	1	440	440
2	Электросеть	комплект	1	150	150
3	Накладной вибратор	шт.	1	54	54
4	Люкоподъемник электрический	шт.	2	9,5	19
5	Грейфер емкостью 3,0 м3	шт.	1	40	40
6	Металлоконструкция	т	2	6,0	12
7	Траншея (3,48150)2	м3	1044	0,9	940
8	Автодорога асфальто-бетонная (1506)	м2	900	0,6	540
9	Железнодорожный путь	пог.м	150	1,5	225
10	Подкрановые пути для козлового крана	пог.м	150	1,8	270
11	Повышенный путь	пог.м	150	11	1650
12	Железнодорожный подход с уклоном	пог.м	96	6	576
ВСЕГО					4916

Строки 1-6 табл.1 представляют собой вычисления первого слагаемого в формуле (28), строка 7 – вычисление третьего слагаемого, строка 8 – вычисление четвёртого слагаемого, строки 9-12 – последнего, пятого слагаемого в этой же формуле (28).
