6. Определение параметров транспортирующих машин и устройств

На складах для перемещения грузов из транспортирующих машин непрерывного действия наиболее широко применяются различные виды конвейеров, а также пневмотранспортные установки.

Конвейеры устанавливаются по трассе перемещения грузов по одному на каждый участок и их общее количество определяется только видом трассы транспортирования. Участком трассы является прямолинейный отрезок трассы (горизонтальный, вертикальный, наклонный).

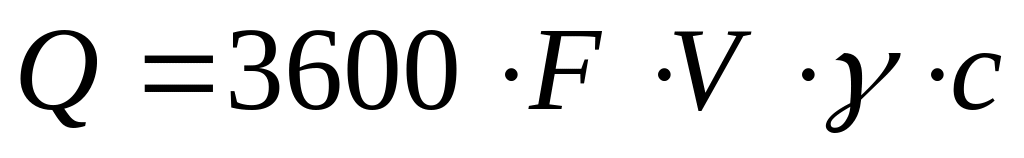

Необходимые параметры транспортирующих машин непрерывного действия определяются только с учетом грузопотока, который нужно перемещать по трассе движения грузов. Для этого используют требуемую производительность по рассматриваемому грузопотоку, которая была вычислена на этапе расчетов внутрискладских грузопотоков. Решают обратную задачу, используя общую формулу производительности, справедливую для всех конвейеров с тяговым органом:

,

где Q – производительность конвейера на рассматриваемом этапе переработки сыпучего груза, т/ч;

F – площадь поперечного сечения груза на конвейере, м²;

V – скорость движения груза по конвейеру, м/с;

c – коэффициент, зависящий от угла наклона конвейера ( принимается с=0,8, при α=20^о)

γ – объемная плотность сыпучего груза (γ=1,6 т/м³)

При проектировании конвейеров конкретных типов (ленточного) площадь поперечного сечения груза на грузонесущем органе конвейера F выражают через параметры конвейера. Затем, считая производительность конвейера известной, решают обратную задачу: определяют эти параметры, скорость движения V тягового органа и самого груза.

6.1 Определение параметров ленточного конвейера

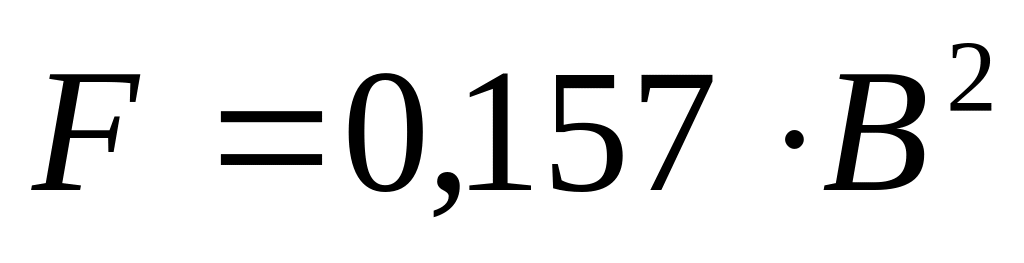

Для ленточного конвейера с желобчатой лентой, у которого крайние ролики наклонены под углом 20^о, . Тогда общая формула приобретает вид:

,

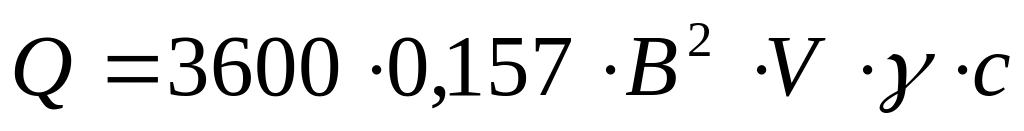

или

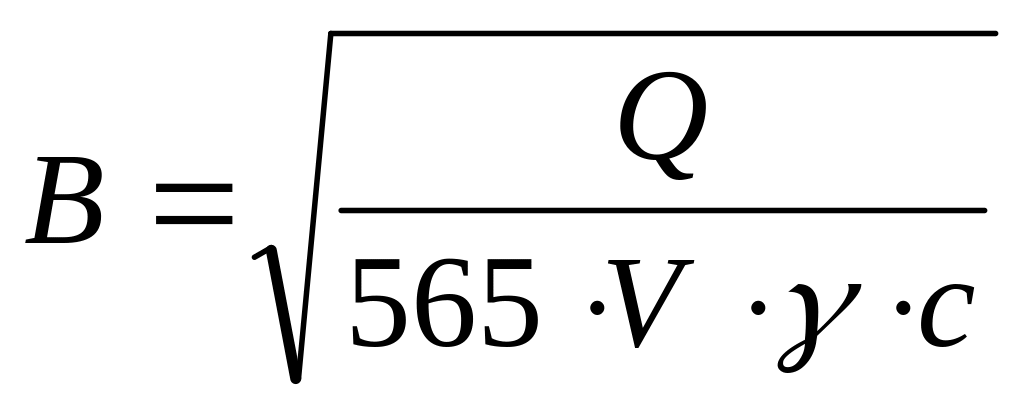

В этом выражении производительность конвейера Q, т/ч, и объемная плотность γ, т/м³, известны, а параметры конвейера: ширина ленты В, м, скорость движения ленты V, м/с, неизвестны. Коэффициент с, зависящий от угла наклона конвейера, принимают, зная способ установки конвейера по общей компоновке склада. Получается уравнение с двумя неизвестными В и V. Поскольку сразу его решить невозможно, задаются скоростью движения ленты V=0,60 м/с и определяют потребную ширину ленты конвейера, м:

,

6.2 Определение мощности привода конвейера

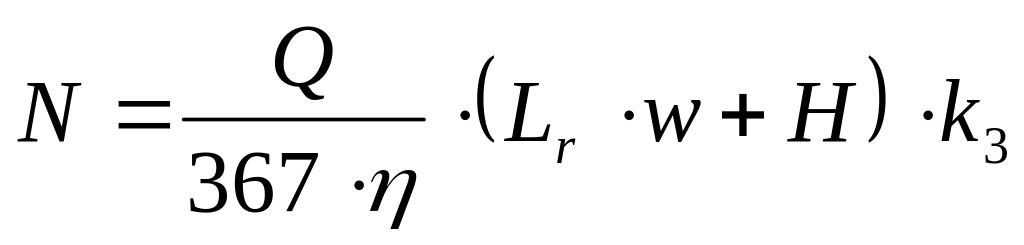

Мощность привода конвейера может быть определена по приближенной формуле, которая не учитывает собственного веса тягового органа, и поэтому в ней коэффициент запаса k₃ следует принимать больше:

,

где N – мощность электродвигателя привода конвейера, кВт;

Q – производительность конвейера, т/ч;

L_r - горизонтальная проекция длины конвейера, м, по осям концевых барабанов (L_r =5 м);

H – высота подъема груза конвейером, м, по осям концевых барабанов (H =0 м);

k₃ - коэффициент запаса мощности, учитывающий дополнительные неучтенные сопротивления; принимают k₃=1,3;

η – КПД электропривода конвейера, принимают η=0,8;

w – приведенный коэффициент сопротивления движению тягового органа; для ленточных конвейеров w=0,04

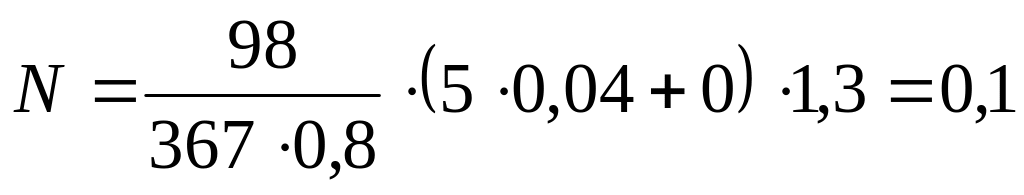

кВт
