В качестве конденсатора с1 выбираем конденсатор марки к50-16-10в-1000 мкФ10%.

1.24.Площадь радиатора охлаждения транзистора VT1:

S_охл=(1,2…1,5)10³P_VT1/(t_кр.max-t_окр-P_VT1R_тепл)=1,210³3/(125-25-31)=37см²

где t_кр.мах =125 ⁰С – максимальная температура кристалла; t_окр = 25 ⁰С – температура окружающей среды; R_тепл=1 ⁰С/Вт – тепловое сопротивление.

2. Расчет выпрямителя

2.1. Средний ток протекающий через диод:

I_ср = I_н/М = 1 / 2 = 0,5 А

где М – количество ветвей, М=2 для мостовой схемы выпрямления.

2.2. Обратное напряжение приложенное к каждому диоду:

U_обр = 2U_н = 215 = 30 В

2.3. Выбор диодов проводится по I_max и U_обр.max по условию, что I_пр.max > I_ср и U_обр.max > U_обр. Выбираем диод 1N4007: U_обр.max = 200В

I_пр.max = 10А

2.4. Сопротивление диода постоянному току:

R_д = 0,7  М / 3  I_н = 0,7  2 / 3  1 = 0,47 Ом

3. Расчет трансформатора

3.1. Эквивалентное сопротивление вторичной обмотки:

=

где f =50 Гц – частота питающей сети

k = 3.5 – вспомогательный коэффициент, определяющий мостовую схему выпрямителя.

B_max = 1.4 – максимальная магнитная индукция в магнитопроводе.

S = 1 – количество стержней трансформатора несущих обмотки для магнитопровода типа ШЛ.

= =1,103 Ом

3.2. Сопротивление фазы выпрямителя

R_II = R_T + i  R_д = 1,103 + 2  0,47 = 2,04 Ом

где i = 2 – количество вентилей, включенных последовательно с нагрузкой

3.3. Ток через вентиль протекает в течении периода, определяемого углом , который определяется по формуле:

tg  -  =   R_II  I_н / M  U_н =   2,04  1 / 2  15 = 0,213

откуда находим  = 0,784 рад.

3.4. Максимальная амплитуда тока через вентиль

I_max = I_н  F / M

где F – коэффициент, учитывающий угол отсечки диода

F =   (1-cos) / (sin -   cos) =   (1-cos0,784) / (sin0,784 – 0,784  cos0,784) = 6,12

I_max = 1  6,12 / 2 = 3,6 А

3.5. Ток вторичной обмотки трансформатора

I₂ = I_н  D  n = 1 2,025  1/2 = 1,43 А

где n=1/2 – коэффициент учитывающий схему выпрямителя

D =

D = = 2,025

3.6. Напряжение на вторичной обмотке трансформатора

U₂ = U_н / 2 cos = 15/2cos0.784 = 14,98 В

3.7. Коэффициент трансформации

К_Т = U₁/U₂ = 220/14,98 = 14,68

3.8. Ток первичной обмотки трансформатора (с учетом тока холостого хода)

I₁ = 1,2  I₂ / К_Т = 1,2  1,43 / 14,68 = 0,116 A

3.9. Габаритная мощность трансформатора

P_Г = 1.23  I₂  U₂ = 1,23  1,43  14,98 = 26,35 Вт

В качестве магнитопровода выбираем пластины ШЛМ-25х25 с площадью окна S₀=6,75 см², шириной среднего стержня А=2а=25 мм и толщиной пластины =0,2 мм, S_c=6,25 см².

3.10. Диаметр провода для обмоток трансформатора

= =0,15 мм

= =0,756 мм

С учетом толщины изоляции выбираем провод ПЭЛ-0,2 и ПЭЛ-0,8.

3.11. Площадь сечения магнитопровода трансформатора определяется как:

S_c = 1,6  Р_Г / S₀ = 1,6  26,35 / 6,75 = 6,25 см²

3.12. Толщина набора пластин и их количество

В = S_c/А = 6,25/2,5 = 2,5 см

n = 10В/ = 102,5/0,2 = 125 шт.

3.13. Число витков первичной обмотки

W₁ = 48U₁/S_c = 48220/6,25 = 1690 витков

3.14. Число витков вторичной обмотки

W₂ = W₁/К_т = 1690/14,68 = 115 витков

Поз

Наименование

Кол

Примечание

Конденсаторы

C1

К50–16–1000мкФ-10В±10% ОЖО.464.219 ТУ

1

C2

К50–16–200мкФ-6,3В±10% ОЖО.464.219 ТУ

1

C3

К50–16–470мкФ-6,3В±10% ОЖО.464.219 ТУ

1

Резисторы ОЖО 467.093 ТУ

R1

Р1-4-0,125-2,4кОм ±10%

1

R2

Р1-4-0.125-470Ом ±10%

1

R3

Р1-4-0.125-16кОм ±10%

1

R4

РП1-46-0.125-1кОм ±10%

1

R5

Р1-4-0.125-12кОм ±10%

VD1-

Диоды 1N4007

4

VD4

VD5

Стабилитрон КС175А аАО.336.469 ТУ

1

Транзисторы

VT1

КТ819А ЖК3.365.200ТУ

1

VT2

КТ315Г ЖК3.365.200ТУ

1

VT3

КТ315Г ЖК3.365.200ТУ

1

КП 2003-1808.307.000.1000

Изм

Лист

№ докум.

Подп.

Дата

Разраб.

Лит.

Лист

Листов

Пров.

Источник питания

Н.контр.

ТГУ Э307

Утв.

Список литературы

1. Справочник. "Транзисторы средней и большой мощности". /Под ред. А.В. Голомедова. М.: Радио и связь, 1989.

2. Справочник радиолюбителя. "Полупроводниковые приемно-усилительные устройства". /Под ред. Р.М. Терещука, К.М. Терещука, С.А. Седова. Киев. Наукова думка, 1981.

3. Справочник. "Резисторы". /Под ред. И.И. Четверткова, В.М. Терехова. М.: Радио и связь, 1991.

4. Справочник. "Радиокомпоненты и материалы". /Под ред. О.И. Партала. М.: КУбК – а, 1998.

5. Справочник. "Диоды, тиристоры, оптоэлектронные приборы" /Под ред. Н.Н.Горюнова, М., Энергоатомиздат, 1985г.

Заключение

В данном курсовом проекте произведен расчет сетевого источника напряжения, на выходе которого имеется стабилизированное напряжение +12В. Ток нагрузки составляет 1А. Стабилизатор напряжения выполнен на транзисторах КТ819А и КТ315Г, стабилитроне КС175А. Выпрямитель собран по мостовой схеме на диодах 1N4007.

Разработанный источник может использоваться в качестве источника постоянного стабилизированного напряжения для разнообразных электронных устройств, питающихся от +12В, а также в процессе отладки вновь проектируемых электронных приборов.

Рис.14 Источник стабилизированного напряжения. Схема электрическая принципиальная

Рис.15 Источник стабилизированного напряжения. Плата печатная

Р ис.16 Источник стабилизированного напряжения. Плата печатная. Карта сверловки отверстий

Р ис.17 Источник стабилизированного напряжения. Плата печатная. Вид со стороны проводников

Рис.18 Источник стабилизированного напряжения. Плата печатная. Сборочный чертеж

Приложение1

Резисторы.

В соответствии с действующей системой сокращенных и полных обозначений сокращенное условное обозначение, присваиваемое резисторам, должно состоять из следующих элементов:

Первый элемент – буква или сочетание букв, обознача­ющих подкласс резисторов (Р – резисторы постоянные; РП – резисторы переменные; HP – набор резисторов);

Второй элемент – цифра, обозначающая группу резисторов по материалу резистивного элемента (1 – непроволочные; 2 – проволочные или метало-фольговые);

Третий элемент – регистрационный номер конкретного типа резистора.

Между вторым и третьим элементами ставится дефис. Например, постоянные непроволочные резисторы с номером 4 или переменные непроволочные резисторы с номером 46 следует писать Р1-4 и РП1-46 соответственно.

Полное условное обозначение состоит из сокращенного обозначения, варианта конструктивного исполнения (при не­обходимости), значений основных параметров и характерис­тик резистора, климатического исполнения и обозначения документа на поставку.

Параметры и характеристика для постоянных резисторов указываются в следующей последовательности:

номинальная мощность рассеяния;

номинальное сопротивление и буквенное обозначение единицы измерения;

допускаемое отклонение сопротивления в процентах (допуск);

группа по уровню шумов (для непроволочных резисторов);

группа по температурному коэффициенту сопротивления (ТКС).

Например, постоянный непроволочный резистор с регистрационным номером 4, номинальной мощностью рассеяния 0,5 Вт, номинальным сопротивлением 10 кОм, с допуском ± 1 %, группой по уровню шумов – А, группы ТКС - Б, всеклиматического исполнения – В, обозначается: P1-4-0,5-10 кОм ± 1 % А-Б-В ОЖО.467.157ТУ.

Кодированное обозначение номинальных сопротивлений состоит из трех или четырех знаков, включающих две цифры и букву или три цифры и букву. Буква кода из русского или латинского алфавита обозначает множитель, составляю­щий сопротивление, и определяет положение запятой деся­тичного знака. Буквы R, К, М, С, Т обозначают соответственно множители 1, 10³, 10⁶, 10⁹, 10¹².

Например, 5R1, 150 К, 2М2 обозначают 5,1 Ом, 150 кОм, 2,2 МОм соответственно.

Маркировка на резисторах по данной системе также буквенно-цифровая. Она содержит: вид, номинальную мощность, номинальное сопротивление, допуск и дату изготовления. При малых размерах резисторов может применяться не полное, а сокращенное (кодированное) обозначение номинальных сопротивлений и допусков.

На постоянных миниатюрных резисторах, в соответствии с ГОСТ 17598-72 и требованиями Публикации 62 МЭК, допускается маркировка цветным кодом. Ее наносят знаками в виде кругов или полос. Для маркировки цветным кодом номинальное сопротивление резисторов в омах выражается двумя или тремя цифрами (в случае трех цифр – последняя цифра не равна нулю) и множителем 10ⁿ, где п – любое число от -2 до +9.

Маркировочные знаки сдвигают к одному из торцов резистора и располагают слева направо в следующем порядке:

п ервая полоса – первая цифра

вторая полоса – вторая цифра номинальное

третья полоса – множитель сопротивление

четвертая полоса – допуск

Цвета знаков маркировки номинального сопротивления и допусков должны соответствовать указанным в табл. 1. Пример цветной маркировки приведен на рис. 23.

Рис. 23. Маркировка резисторов цветным кодом

Условные графические обозначения постоянных резисторов приведены на рис. 24.

Рис. 24. Условные графические обозначения постоянных резисторов различной мощности рассеивания.

Таблица 1.

Цвет знака	Номинальное сопротивление, Ом				Допуск, %
	Первая цифра	Вторая цифра	Третья цифра	Множитель
Серебристый Золотистый Черный Коричневый Красный Оранжевый Желтый Зеленый Голубой Фиолетовый Серый Белый	- - - 1 2 3 4 5 6 7 8 9	- - 0 1 2 3 4 5 6 7 8 9	- - - 1 2 3 4 5 6 7 8 9	10-2 10-1 0 10 102 103 104 105 106 107 108 109	±10 ±5 - ±1 ±2 - - ±0,5 ±0,25 ±0,1 ±0,05 -

Для оценки свойств резисторов используются следующие основные параметры: номинальное сопротивление, допустимое отклонение величины сопротивления от номинального значения (допуск), номинальная мощность рассеяния, предельное напряжение, температурный коэффициент сопротивления, коэффициент напряжения, уровень собственных шумов, собственная емкость и индуктивность.

Номинальное сопротивление R_н – это электрическое со­противление, значение которого обозначено на резисторе или указано в сопроводительной документации. ГОСТ 2825-67 устанавливает для резисторов шесть рядов номиналов сопро­тивлений: Е6, Е12, Е24, Е48, Е96, Е192 (цифра указывает число номинальных сопротивлений в ряду).

Шкала номинальных сопротивлений для постоянных ре­зисторов общего применения по ряду Е6, Е12, Е24 приведена в табл. 2.

Таблица 2.

Индекс ряда	Числовые коэффициенты, умножаемые на любое число, кратное 10
Е6 Е12 Е24	1,0; 1,5; 2,4; 3,3; 4,7; 6,8 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,1 1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1

Допуск – максимально допустимое отклонение реальной величины сопротивления резистора от его номинального значения, выраженное в процентах.

Согласно ГОСТ 9664-74, установлен ряд допусков (в процентах): ±0,001; ±0,002; ±0,005; ±0,01; ±0,02; ±0,05; ±0,1; ±0,25; ±0,5; ±1; ±2; ±5; ±10; ±20; ±30.

Номинальная мощность рассеяния Р_н – это наибольшая мощность, которую резистор может рассеивать в течение гарантированного срока службы (наработка) при сохранении параметров в установленных пределах. Значение Р_н зависит от конструкции резистора, физических свойств материалов и температуры окружающей среды.

Конкретные значения номинальных мощностей рассеяния в ваттах устанавливаются согласно ГОСТ 24013-80 и ГОСТ 10318-80 и выбираются из ряда: 0,01; 0,025; 0,05; 0,062; 0,125; 0,25; 0,5; 1; 2; 3; 4; 5; 8; 10; 16; 25; 40; 63; 80; 100; 160; 250; 500.

Транзисторы.

Система условных обозначений современных типов транзисторов установлена отраслевым стандартом ОСТ 11 336.919-81. В основу системы обозначений положен буквенно-цифровой код.

Первый элемент обозначает исходный полупроводниковый материал, из которого изготовлен транзистор. Используются буквы или цифры:

Г или 1 - для германия или его соединений;

К или 2 - для кремния или его соединений;

А или 3 - для соединений галлия;

И или 4 - для соединений индия.

Второй элемент - буква, определяющая подкласс (или группу) транзистора.

Т - для биполярных транзисторов;

П - для полевых.

Третий элемент - цифра, определяющая функциональные возможности транзистора.

Для транзисторов малой мощности (с максимальной рассеиваемой мощностью не более 0,3 Вт):

1 - низкой частоты, с граничной частотой коэффициента передачи тока или максимальной рабочей частотой (граничной частотой) не более 3 МГц;

2 - средней частоты, с граничной частотой более 3, но не более 30 МГц;

3 - высокой и сверхвысокой частот, с граничной частотой более 30 МГц;

Для транзисторов средней мощности (с максимальной рассеиваемой мощностью более 0,3 Вт, но не более 1,5 Вт):

4 - низкой частоты, с граничной частотой не более 3 МГц;

5 - средней частоты, с граничной частотой более 3, но не более 30 МГц;

6 - высокой и сверхвысокой частот, с граничной частотой более 30 МГц;

Для транзисторов большой мощности (с максимальной рассеиваемой мощностью более 1,5 Вт):

7 - низкой частоты, с граничной частотой не более 3 МГц;

8 - средней частоты, с граничной частотой более 3, но не более 30 МГц;

9 - высокой и сверхвысокой частот, с граничной частотой более 30 МГц;

Четвертый элемент - число, обозначающее порядковый номер разработки транзистора.

Пятый элемент - буква, условно определяющая классификацию транзисторов по параметрам.

Для бескорпусных приборов в состав обозначения дополнительно через дефис вводится цифра, характеризующая соответствующую модификацию конструктивного исполнения;

1 - с гибкими выводами без кристаллодержателя (подложки);

2 - с гибкими выводами на кристаллодержателе (подложке);

3 - с жесткими выводами без кристаллодержателя (подложки);

4 - с жесткими выводами на кристаллодержателе (подложке);

5 - с контактными площадками без клисталлодержателя (подложки) и без выводов;

6 - с контактными площадками на клисталлодержателе (подложке) и без выводов;

Обозначение / Параметр

I_КБ0 - Обратный ток коллектора

h_21Э - Статический коэффициент передачи тока биполярного транзистора

T_окр - Температура окружающей среды

R_Tп-к - Тепловое сопротивление переход-корпус

U_КЭmax - Максимально допустимое постоянное напряжение коллектор-эмиттер при токе базы, равном нулю

I_Kmax - Максимально допустимый постоянный ток коллектора

P_Кmax - Максимально допустимая постоянная рассеиваемая мощность коллектора

T_{кр max} - Максимально допустимая температура перехода

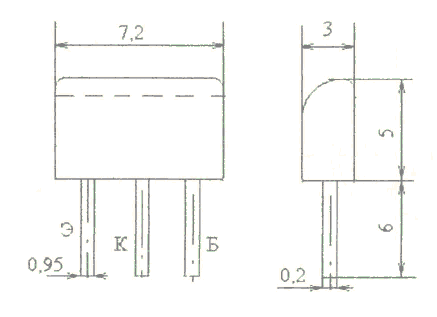

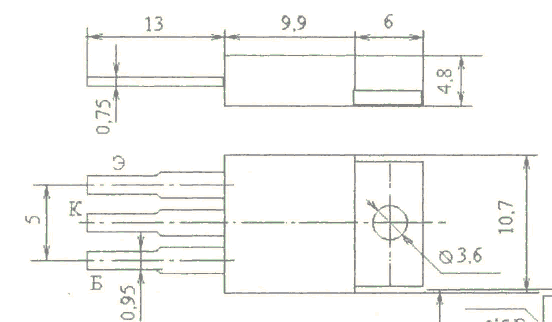

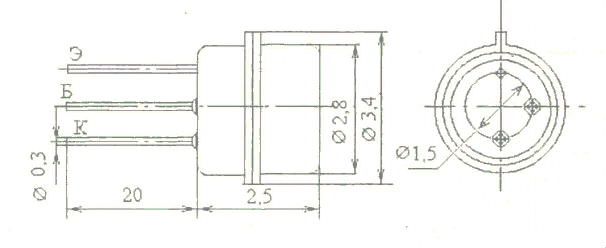

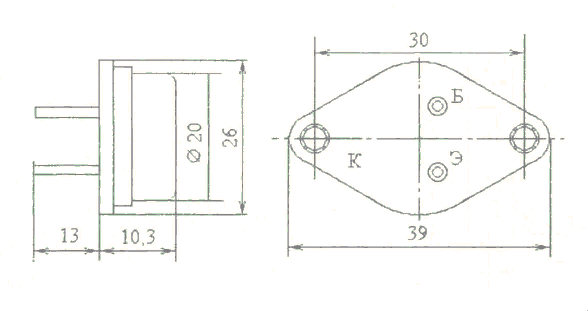

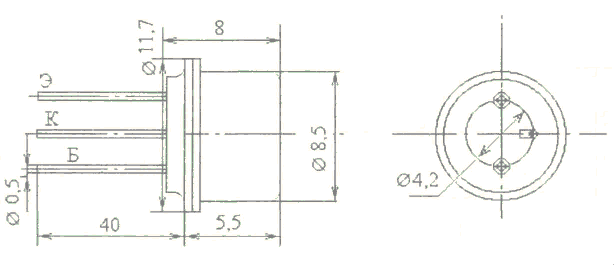

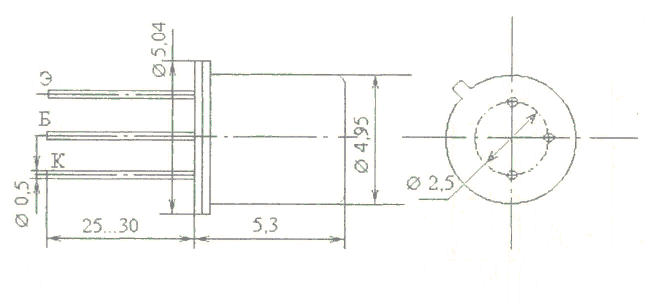

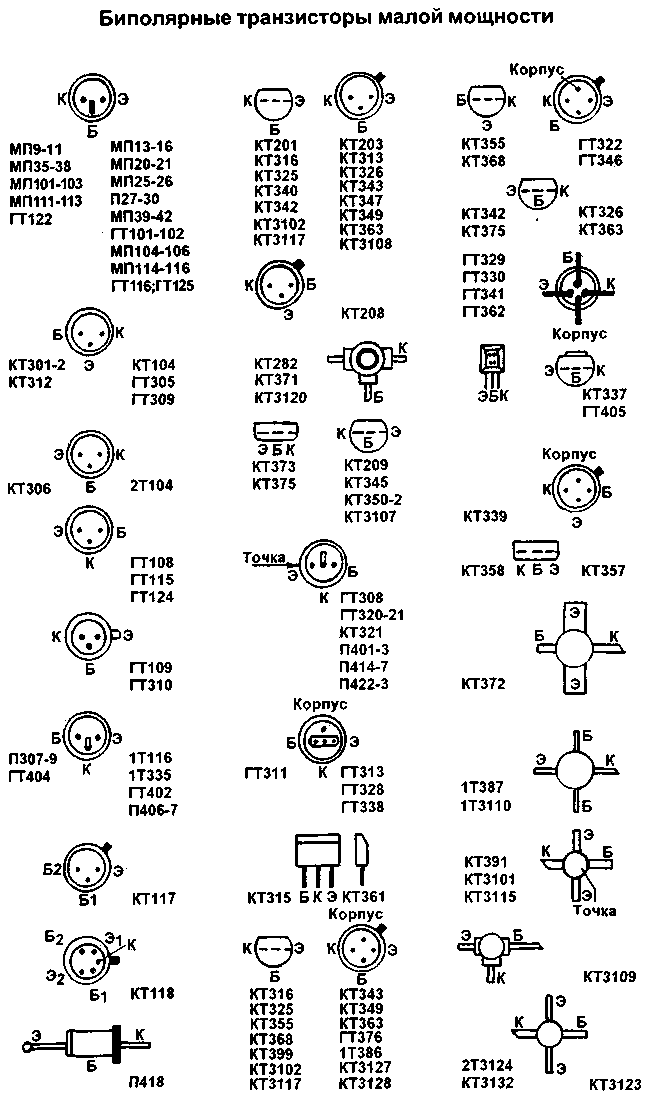

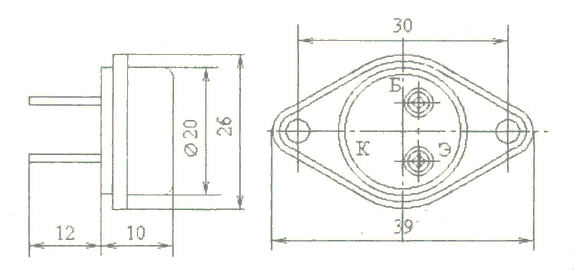

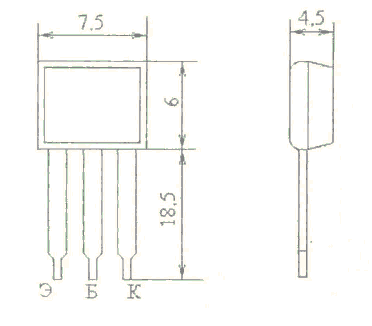

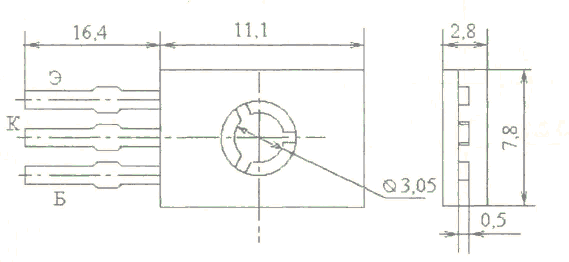

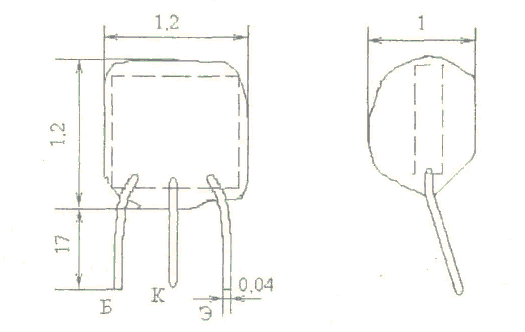

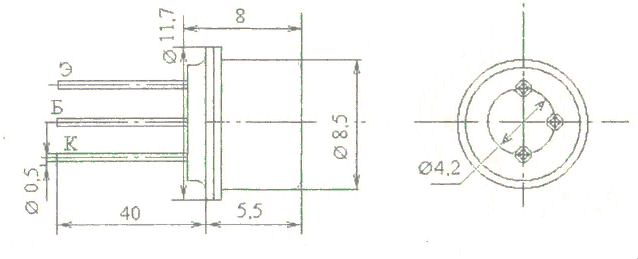

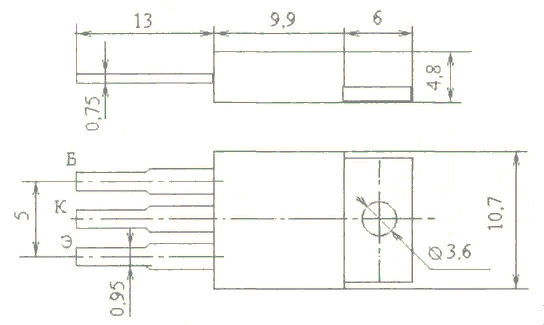

Некоторые типы транзисторов приведены в приложении 2. Их геометрические размеры в приложении 11.

Диоды и стабилитроны.

Система условных обозначений современных типов диодов установлена отраслевым стандартом ОСТ 11 336.919-81. В основу системы обозначений положен буквенно-цифровой код.

Первый элемент обозначает исходный полупроводниковый материал, из которого изготовлен диод. Используются буквы или цифры:

Г или 1 - для германия или его соединений;

К или 2 - для кремния или его соединений;

А или 3 - для соединений галлия;

И или 4 - для соединений индия.

Второй элемент - буква, определяющая подкласс (или группу) прибора.

Д - для диодов выпрямительных, импульсных, магнитодиодов, термодиодов;

И - для туннельных диодов;

А - для сверхвысокочастотных диодов;

Ц - для выпрямительных столбцов и блоков;

В - для варикапов;

С - для стабилитронов (включая стабисторы и ограничители);

Г - для генераторов шума.

Третий элемент - цифра, определяющая функциональные возможности диода.

Подкласс Д - для диодов выпрямительных, импульсных, магнитодиодов, термодиодов.

1 - для выпрямительных диодов с постоянным или средним значением прямого тока не более 0,3 А;

2 - для выпрямительных диодов с постоянным или средним значением прямого тока от 0,3 А до 10А;

3 - для магнитодиодов, термодиодов и прочих диодов;

4 - для импульсных диодов с временем восстановления обратного сопротивления более 500 нс;

5 - для импульсных диодов с временем восстановления от 150 до 500 нс;

6 - для импульсных диодов с временем восстановления от 30 до 150 нс;

7 - для импульсных диодов с временем восстановления от 5 до 30 нс;

8 - для импульсных диодов с временем восстановления от 1 до 5 нс;

9 - для импульсных диодов с эффективным временем жизни неосновных носителей заряда менее 1 нс.

Подкласс Д - для выпрямительных столбов и блоков.

1 - для столбов с постоянным или средним значением прямого тока не более 0,3 А;

2 - для столбов с постоянным или средним значением прямого тока от 0,3 до 10 А;

3 - для блоков с постоянным или средним значением прямого тока не более 0,3 А;

4 - для блоков с постоянным или средним значением прямого тока от 0,3 до 10 А;

Подкласс С - для стабилитронов.

1 - для стабилитронов мощностью не более 0,3 Вт с номинальном напряжением стабилизации менее 10 В;

2 - для стабилитронов мощностью не более 0,3 Вт с номинальном напряжением стабилизации от 10 до 100 В;

3 - для стабилитронов мощностью не более 0,3 Вт с номинальном напряжением стабилизации более 100 В;

4 - для стабилитронов мощностью от 0,3 до 5 Вт с номинальном напряжением стабилизации менее 10 В;

5 - для стабилитронов мощностью от 0,3 до 5 Вт с номинальном напряжением стабилизации от 10 до 100 В;

6 - для стабилитронов мощностью от 0,3 до 5 Вт с номинальном напряжением стабилизации более 100 В;

7 - для стабилитронов мощностью от 5 до 10 Вт с номинальном напряжением стабилизации менее 10 В;

8 - для стабилитронов мощностью от 5 до 10 Вт с номинальном напряжением стабилизации от 10 до 100 В;

9 - для стабилитронов мощностью от 5 до 10 Вт с номинальном напряжением стабилизации более 100 В;

Четвертый элемент - число, обозначающее порядковый номер разработки диода.

Пятый элемент - буква, условно определяющая классификацию диодов по параметрам.

Для бескорпусных приборов в состав обозначения дополнительно через дефис вводится цифра, характеризующая соответствующую модификацию конструктивного исполнения;

1 - с гибкими выводами без кристаллодержателя (подложки);

2 - с гибкими выводами на кристаллодержателе (подложке);

3 - с жесткими выводами без кристаллодержателя (подложки);

4 - с жесткими выводами на кристаллодержателе (подложке);

5 - с контактными площадками без клисталлодержателя (подложки) и без выводов;

6 - с контактными площадками на клисталлодержателе (подложке) и без выводов;

Обозначение / Параметр

U_пр - Постоянное прямое напряжение

U_{обр max} - Максимально допустимое постоянное обратное напряжение диода

U_ст - Напряжение стабилизации

U_{ст ном} - Номинальное напряжение стабилизации

I_{пр max} - Максимально допустимый постоянный прямой ток диода

I_{ст min} - Минимально допустимый постоянный ток стабилизации

I_{ст max} - Максимально допустимый постоянный ток стабилизации.

Некоторые типы диодов и стабилитронов приведены в приложении 3 и 4. Их геометрические размеры в приложении 11.

Конденсаторы

В основу классификации конденсаторов положено деление их на группы по виду применяемого диэлектрика и по конструктивным особенностям, определяющим использование их в конкретных целях аппаратуры. Условное обозначение конденсаторов может быть полным и сокращенным. Сокращенное условное обозначение состоит из букв и цифр.

Первый элемент – буква или сочетание букв – обозначает подкласс конденсатора:

К – постоянной емкости;

КТ – подстроечные;

КП – переменной емкости.

Второй элемент – обозначает группу конденсатора в зависимости от вида диэлектрика (табл.3).

Таблица 3.

Подкласс конденсаторов	Группа конденсаторов	Обозначение группы
Конденсаторы постоянной емкости	Керамические на номинальное напряжение ниже 1600В Керамические на номинальное напряжение 1600В и выше Стеклянные Стеклокерамические Тонкопленочные Слюдяные малой мощности Слюдяные большой мощности Бумажные на номинальное напряжение ниже 2кВ, фольговые Бумажные на номинальное напряжение 2кВ и выше, фольговые Бумажные металлизированные Оксидно-электролитические алюминиевые Оксидно-электролитические танталовые, ниобиевые и др. Объемно-пористые Оксидно полупроводниковые С воздушным диэлектриком Вакуумные Полистирольные Фторопластовые Полиэтилентерефталатные Комбинированные Лакопленочные Поликарбонатные Полипропиленовые	10 15 21 22 26 31 32 40 41 42 50 51 52 53 60 61 71(70) 72 73(74) 75 76 77 78
Подстроечные конденсаторы	Ваккумные С воздушным диэлектриком С газообразным диэлектриком С твердым диэлектриком	1 2 3 4
Конденсаторы переменной емкости	Ваккумные С воздушным диэлектриком С газообразным диэлектриком С твердым диэлектриком	1 2 3 4

Некоторые типы электролитических конденсаторов приведены в приложении 5.

Магнитопроводы

Магнитопровод является одним из основных элементов конструкции практически любого электромагнитного компонента. В соответствии с ГОСТ 20249-80 магнитопроводы трансформаторов и дросселей работающих с частотой 50Гц, выполняются из электротехнической стали марок 1511, 1521, 3411, 3412 толщиной 0,20...0,50 мм.

Магнитопроводы из электротехнической стали выполняются ввиде пластинчатой или ленточной конструкции, т.е. либо набираются из отдельных пластин специальной формы, либо навиваются изленты. Последняя конструкция более технологична.

Ленточные магнитопроводы стержневой и броневой конструкций подразделяются на типы: ПЛ – П-образные ленточные; ПЛМ – П-образные ленточные с уменьшенным отношением ширины окна к толщине навивки; ПЛР – П-образные ленточные с геометрическими размерами, обеспечивающими наименьшую стоимость трансформаторов; ШЛ – Ш-образные ленточные; ШЛМ – Ш-образные ленточные с уменьшенным отношением ширины окна к толщине навивки; ШЛР – Ш-образные ленточные с геометрическими размерами, обеспечивающими наименьшую стоимость трансформаторов.

В соответствии с рекомендациями ГОСТ 22050-76 магнитопроводы типа ШЛМ применяют в трансформаторах наименьшей массы и стоимости на частоте 50Гц до мощности порядка 100ВА, а магнитопроводы ПЛМ – при мощности свыше 100ВА.

Типы и размеры разрезных ленточных магнитопроводов стержневой, броневой и кольцевой конструкций приведены в приложении 6. Здесь приняты обозначения: a – толщина навивки; b – ширина ленты; с – ширина окна; h – высота окна; R – внутренний радиус, равный 0,5...2 мм в зависимости от толщины ленты; D – внешний диаметр; d – внутренний диаметр.

Приложение2

Таблица некоторых типов транзисторов

Тип элемента	IК, А	UКэmax, В	РКmax, Вт	h21Э			Tкр max, 0С	Токр, 0С	RТ п-к, 0С/Вт	IКБ0, мкА
n-p-n
ГТ122А ГТ122Б ГТ122В ГТ122Г	0,02 0,02 0,02 0,02	35 20 20 20	0,15 0,15 0,15 0,15	15-45 15-45 30-60 30-60			85 85 85 85	70 70 70 70	200 200 200 200	20 20 20 20
КТ302А КТ302Б КТ302В КТ302Г	0,01 0,01 0,01 0,01	15 15 15 15	0,1 0,1 0,1 0,1	110-250 90-150 110-250 200-800			- - - -	35 35 35 35	- - - -	1 1 1 1
ГТ404А ГТ404Б ГТ404В ГТ404Г	0,5 0,5 0,5 0,5	25 25 40 40	0,6 0,6 0,6 0,6	30-80 60-150 30-80 60-150			85 85 85 85	55 55 55 55	100 100 100 100	25 25 25 25
КТ315А КТ315Б КТ315В КТ315Г КТ315Д	0,1 0,1 0,1 0,1 0,1	25 20 40 35 40	0,15 0,15 0,15 0,15 0,15	20-90 50-350 20-90 50-350 20-90			120 120 120 120 120	100 100 100 100 100	670 670 670 670 670	1 1 1 1 1
КТ616А КТ616Б	0,4 0,4	20 20	0,3 0,3	40 25			150 150	85 85	260 260	15 15
ГТ705А ГТ705Б ГТ705В ГТ705Г ГТ705Д	3,5 3,5 3,5 3,5 3,5	20 20 30 30 20	15 15 15 15 15	30-70 55-100 30-70 50-100 90-250			85 85 85 85 85	40 40 40 40 40	3 3 3 3 3	1500 1500 1500 1500 1500
КТ815А КТ815Б КТ815В КТ815Г	1,5 1,5 1,5 1,5	25 40 60 80	10 10 10 10	40 40 40 30			125 125 125 125	25 25 25 25	10 10 10 10	5 5 50 50
КТ817А КТ817Б КТ817В КТ817Г	3 3 3 3	25 45 60 80	25 25 25 25	25 25 25 25			150 150 150 150	25 25 25 25	5 5 5 5	100 100 100 100
КТ819А КТ819Б КТ819В КТ819Г	10 10 10 10	25 40 60 80	60 60 60 60	15 20 15 12			125 125 125 125	25 25 25 25	1,67 1,67 1,67 1,67	1000 1000 1000 1000
КТ848	15	400	35	20			150	-		3000
p-n-p
ГТ109А ГТ109Б ГТ109В ГТ109Г	0,02 0,02 0,02 0,02	6 6 6 6	0,03 0,03 0,03 0,03		20-50 35-80 60-130 110-250	80 80 80 80		55 55 55 55	- - - -	5 5 5 5
						Продолжение прилож.2
КТ120А КТ120Б КТ120В	0,055 0,055 0,055	5 5 5	0,01 0,01 0,01		20-200 20-200 20-200	85 85 85		55 55 55	- - -	0,5 0,5 0,5
КТ337А КТ337Б КТ337В	0,03 0,03 0,03	6 6 6	0,15 0,15 0,15		30-70 50-75 70-120	150 150 150		85 85 85	600 600 600	1 1 1
КТ361А КТ361Б КТ361В КТ361Г КТ361Д	0,05 0,05 0,05 0,05 0,05	25 20 40 35 40	0,15 0,15 0,15 0,15 0,15		20-90 50-350 40-160 50-350 20-90	120 120 120 120 120		100 100 100 100 100	- - - - -	1 1 1 1 1
КТ620	0,4	20	0,225		100	120		70	400	1
ГТ405А ГТ405Б	0,5 0,5	25 25	0,6 0,6		30-80 60-150	85 85		55 55	100 100	25 25
ГТ403А ГТ403Б ГТ403В ГТ403Г ГТ403Д ГТ403Е ГТ403Ж ГТ403И ГТ403Ю	1,25 1,25 1,25 1,25 1,25 1,25 1,25 1,25 1,25	30 30 45 45 45 45 60 60 30	4 4 4 4 4 4 4 4 4		20-60 50-150 20-60 50-150 50-150 30 20-60 30 30-60	85 85 85 85 85 85 85 85 85		25 25 25 25 25 25 25 25 25	15 15 12 15 15 12 15 15 15	5000 5000 5000 5000 5000 5000 5000 5000 5000
КТ814А КТ814Б КТ814В КТ814Г	1,5 1,5 1,5 1,5	25 40 60 80	10 10 10 10		40 40 40 30	125 125 125 125		25 25 25 25	10 10 10 10	50 50 50 50
КТ816А КТ816Б КТ816В КТ816Г	3 3 3 3	25 40 60 80	25 25 25 25		25 25 25 25	125 125 125 125		25 25 25 25	5 5 5 5	100 100 100 100
КТ818А КТ818Б КТ818В КТ818Г	10 10 10 10	25 40 60 80	60 60 60 60		15 20 15 12	125 125 125 125		25 25 25 25	1,67 1,67 1,67 1,67	1000 1000 1000 1000
КТ835А КТ835Б	3 7,5	30 30	10 10		25 10-100	125 125		- -	4 4	100 150

Приложение3

Таблица некоторых типов диодов

Тип диодов	Iпр max, А	Uобр max, В	Uпр max, В
Д101	0,03	75	2
Д102	0,03	50	2
Д103	0,03	30	2
Д206	0,1	100	1
Д214А Д214Б	10 5	100 100	1,2 1,5
Д220	0,05	50	1,5
Д223	0,05	50	1
Д226	0,3	200	1
Д229А Д229К	0,4 0,7	100 300	1 1
КД102А	0,1	250	1
КД103А	0,1	50	1
КД104А	0,01	300	1
КД106А	0,3	100	1
КД128А	0,16	50	1
КД202А	5	140	0,9
КД203А	10	420	1
КД226А	2	100	1,3
КД235А	1	40	0,55
КД249А	3	40	0,475
КД401А	0,03	75	1,2
КД413А	0,02	24	1
КД503А	0,02	30	1
КД708А	1	200	1,2
КД805А	0,2	75	1
КД921А	0,1	18	1

Приложение4

Таблица некоторых типов стабилитронов

Тип стабилитрона	Uст ном, В	Iст max, мА	Iст min, мА
Д808	8	40	3
Д809	9	36	3
Д810	10	32	3
Д811	11	29	3
Д813	13	24	3
Д814А Д814А1 Д814Б Д814Б1 Д814В Д814Г Д814Д	8 7,7 9 8,7 10 11 13	40 40 36 36 32 29 24	3 3 3 3 3 3 3
Д815А Д815Б Д815В Д815Г Д815Д Д815Е Д815Ж	5,6 6,8 8,2 10 12 15 18	1400 1100 950 800 650 550 450	50 50 50 25 25 25 25
Д816А	22	330	10
Д818А Д818Б Д818В Д818Г Д818Д Д818Е	9,5 8,3 8,4 8,7 8,6 8,5	33 33 33 33 33 33	3 3 3 3 3 3
КС106А	3,2	0,5	0,01
КС107А	0,7	100	1
КС108А	6,4	10	3
КС115А	1,5	100	1
КС121А	7,5	35	0,5
КС133А КС133Г	3,3 3,3	81 37	3 1
КС139А КС139Г	3,9 3,9	70 32	3 1
КС147А	4,7	58	3
КС156А	5,6	55	3
КС168А	6,8	45	3
КС191А	9,1	15	3
КС407А КС407Б КС407В КС407Г КС407Д КС407Е	3,3 3,9 4,7 5,1 6,8 3,6	100 83 68 59 42 90	1 1 1 1 1 1

Приложение5

Таблица некоторых типов электролитических конденсаторов

Тип	Номинальное напряжение, В	Диапазон номинальных емкостей, мкФ	Габаритные размеры
			диаметр, мм	длина, мм
К50-6	6,3 10 16 25 50 100 160	5...500 10...4000 1...4000 1...4000 1...4000 1...20 1...20	7,5...18 6...30 4...30 4...34 6...34 6...14 6...18	13...18 13...45 13...60 13...78 13...18 18
К50-12	6,3 12 25 50 100 160	10...5000 5...2000 2...5000 1...200 1...50 1...200	4,5...25 4,5...25 4,5...32 4,5...17 4,5...17 6...25	19...55 19...40 14...85 14...42 14...30 20...55
K50-16	16 25 50 100 160	5...2000 2...2000 2...500 0,5...50 1...20	4...18 4...18 4...21 4...16 6...18	13...45 13...45 13...26 13...26 15;18
K50-18	3 6,3 10 16 25 50 80 100 250	470000 100000; 220000 100000 22000; 68000; 100000 15000; 33000; 100000 4700; 10000; 15000;22000 4700; 10000; 15000 2200; 4700; 10000 1000; 4700	80 55;80 60 40...65 45...80 40...65 45...60 40...65 40...65	142 142 142 92...142 92...142 92...142 92...142 92...142 92...142
K50-20	6,3 16 25 50 100 160	10...5000 2...2000 2...2000 1...2000 1...200 2...200	6...32 6...25 6...32 8,5...25 8,5...25 8,5...32	21,5...52 21,5...56 21,5...52 21,5...86 22...56 22...56
K50-24	6,3 16 25 40 63 100 160	220...10000 47...10000 22...4700 100...2200 10...2200 4,7...220 2,2...220	6...21 6...21 6...21 9...16 6...21 6...12 6...21	28...58 17;58 17;58 24...58 17...50 17...50 17...50
K50-26	63	1000+1000+ +1000+1000	34	70
			Продолжение прилож.5
K50-29	6,3 16 25 63	47...4700 22...2200 10...2200 47...1000	5...47 6...47 6...47 6...47	17...42 17...48 17...48 17...53
K50-32A	16 40 63	15000...47000 4700...22000 1500	32...50 32;50 50	67...92 47...99 82
K50-35	6,3 16 25 40 63 100 160	47...4700 33...4700 22...2200 22...1000 10...1000 2,2...220 1...100	6...18 6...18 6...18 6...18 6...18 6...18 6...18	12...30 12...45 12...40 14...30 12...40 12...30 12...35
K50-38	6,3 16 25 40 63 100 160	47...10000 47...10000 22...2200 22...2200 10...2200 4,7...220 1...100	6...18 6...21 6...18 6...21 6...21 6...18 6...18	13,5...30 13,5...57 13,5...40 13,5...42 13,5...37 13,5...30 13,5...35

Приложение 6

Таблица некоторых типов магнитопроводов ШЛМ, ПЛМ и ПЛ

Типоразмер магнитопровода	а, мм	b, мм	с, мм	h, мм	Sc, см2	Sо, см2	ScSо, см4	lср, см
ШЛМ8х6,5 ШЛМ8х8 ШЛМ8х10 ШЛМ8х12,5 ШЛМ8х16	4	6,5 8 10 12,5 16	5	13	0,52 0,64 0,8 1 1,28	0,65	0,338 0,416 0,52 0,65 0,832	4,9
ШЛМ10х8 ШЛМ10х10 ШЛМ10х12,5 ШЛМ10х16 ШЛМ10х20	5	8 10 12,5 16 20	6	18	0,8 1 1,25 1,6 2	1,08	0,864 1,08 1,35 1,728 2,16	6,4
ШЛМ12х10 ШЛМ12х12,5 ШЛМ12х16 ШЛМ12х20 ШЛМ12х25	6	10 12,5 16 20 25	8	23	1,2 1,5 1,92 2,4 3	1,84	2,208 5,078 3,533 4,416 5,52	8,1
ШЛМ16х12,5 ШЛМ16х16 ШЛМ16х20 ШЛМ16х25 ШЛМ16х32	8	12,5 16 20 25 32	9	26	2 2,56 3,2 4 5,12	2,34	4,68 5,99 7,488 9,36 11,981	9,5
ШЛМ20х16 ШЛМ20х20 ШЛМ20х25 ШЛМ20х32 ШЛМ20х40	10	16 20 25 32 40	12	36	3,2 4 5 6,4 8	4,32	13,824 17,28 21,6 27,648 34,56	12,7
ШЛМ25х20 ШЛМ25х25 ШЛМ25х32 ШЛМ25х40 ШЛМ25х50	12,5	20 25 32 40 50	15	45	5 6,25 8 10 12,5	6,75	33,75 42,187 54 67,5 84,375	15,9
ШЛМ32х25 ШЛМ32х32 ШЛМ32х40 ШЛМ32х50	16	25 32 40 50	18	55	8 10,24 12,8 16	9,9	79,2 101,38 126,72 158,4	19,6
ШЛМ40х32 ШЛМ40х40 ШЛМ40х50 ШЛМ40х64	20	32 40 50 64	24	72	12,8 16 20 25,6	17,28	221,18 276,48 354,6 442,37	25,5
ПЛМ20х32х28 ПЛМ20х32х36 ПЛМ20х32х46 ПЛМ20х32х58	20	32	19	28 36 46 58	6,4	5,32 6,84 8,74 11,02	34,048 43,776 55,936 70,528	15,7 17,3 19,3 21,7
ПЛМ25х40х36 ПЛМ25х40х46 ПЛМ25х40х58 ПЛМ25х40х73	25	40	24	36 46 58 73	10	8,64 11,04 13,92 17,52	86,4 110,4 139,2 175,2	19,8 21,8 24,2 27,2
					Продолжение прилож. 6
ПЛМ32х50х46 ПЛМ32х50х58 ПЛМ32х50х73 ПЛМ32х50х90	32	50	30	46 58 73 90	16	13,8 17,4 21,9 27	220,8 278,4 350,4 432	25,2 27,7 30,6 34
ПЛ6,5х12,5х8 ПЛ6,5х12,5х10 ПЛ6,5х12,5х12,5 ПЛ6,5х12,5х16	6,5	12,5	8	8 10 12,5 16	0,813	0,64 0,8 1 1,28	0,5203 0,6504 0,813 1,0406	5,2 5,6 6,1 6,8
ПЛ8х12,5х12,5 ПЛ8х12,5х16 ПЛ8х12,5х20 ПЛ8х12,5х25	8	12,5	10	12,5 16 20 25	1	1,25 1,6 2 2,5	1,25 1,6 2 2,5	7 7,7 8,5 9,5
ПЛ10х12,5х20 ПЛ10х12,5х20 ПЛ10х12,5х20 ПЛ10х12,5х20	10	12,5	12,5	20 25 32 40	1,25	2,5 3,12 4 6,25	3,125 3,9 5 7,812	9,6 10,6 12 13,6
ПЛ12,5х16х25 ПЛ12,5х16х32 ПЛ12,5х16х40 ПЛ12,5х16х50	12,5	16	16	25 32 40 50	2	4 5,12 6,4 8	8 10,24 12,8 16	12,1 13,5 15,1 17,1
ПЛ12,5х25х32 ПЛ12,5х25х40 ПЛ12,5х25х50 ПЛ12,5х25х60	12,5	25	20	32 40 50 60	3,125	6,4 8 10 12	20 25 31,25 37,5	14,3 15,9 17,9 19,9
ПЛ16х32х40 ПЛ16х32х50 ПЛ16х32х65 ПЛ16х32х80	16	32	25	40 50 65 80	5,12	10 12,5 16,25 20	51,2 64 83,2 102,4	14 20 23 26
ПЛ20х40х50 ПЛ20х40х60 ПЛ20х40х80 ПЛ20х40х100	20	40	32	50 60 80 100	8	16 19,2 25,6 32	128 153,6 204,8 256	22,6 24,6 28,7 32,7
ПЛ25х50х65 ПЛ25х50х65 ПЛ25х50х65 ПЛ25х50х65	25	50	40	65 80 100 120	12,5	26 32 40 48	325 400 500 600	28,8 31,8 35,8 39,8
ПЛ32х64х80 ПЛ32х64х100 ПЛ32х64х130 ПЛ32х64х160	32	64	50	80 100 130 160	20,48	40 50 65 80	819,2 1024 1331,2 1638,4	36 40 46 52
ПЛ40х80х100 ПЛ40х80х120 ПЛ40х80х160 ПЛ40х80х200	40	80	64	100 120 160 200	32	64 76,8 102,4 128	2048 2457,6 3276,8 4096	45,4 49,4 57,4 65,4

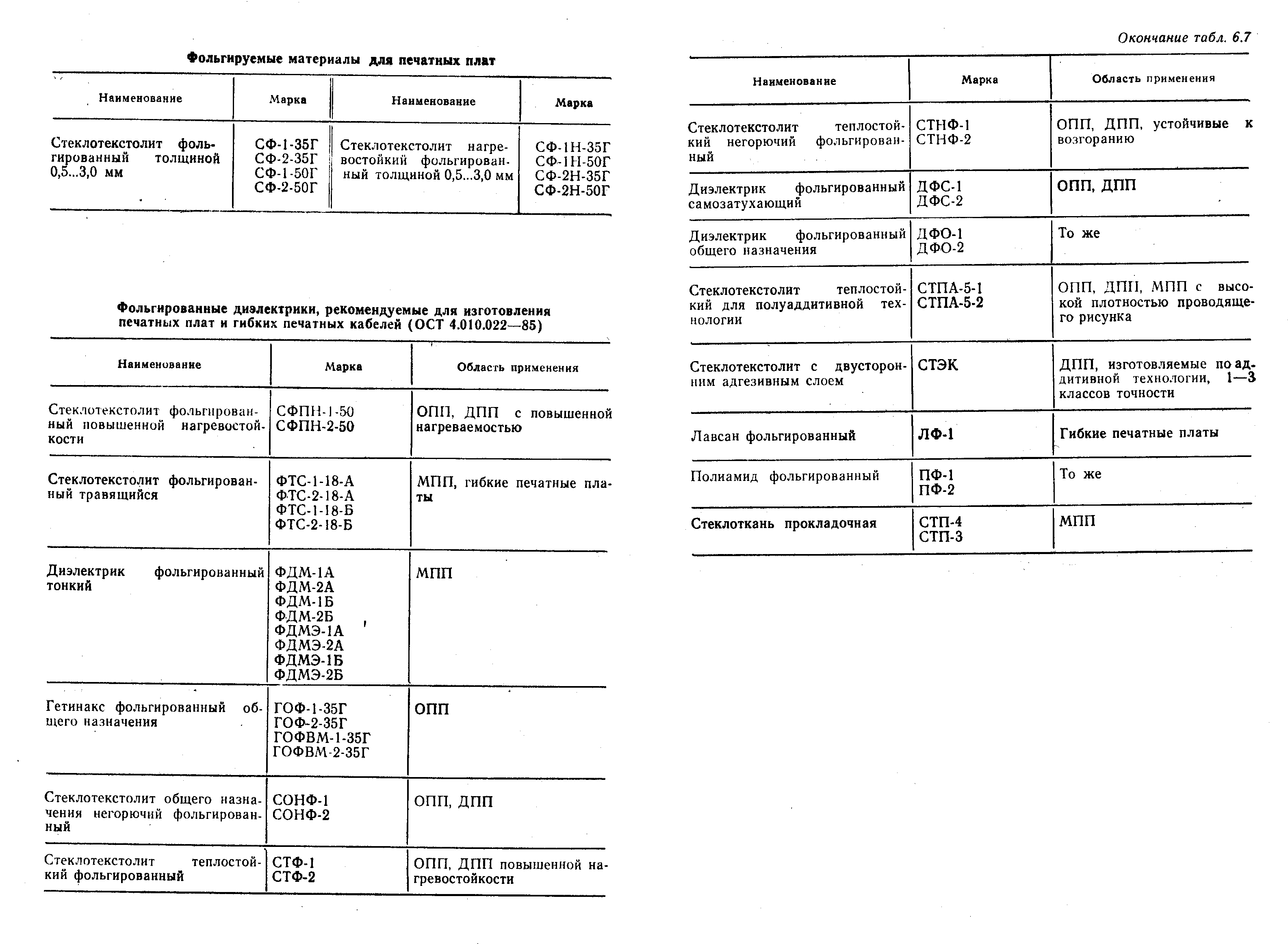

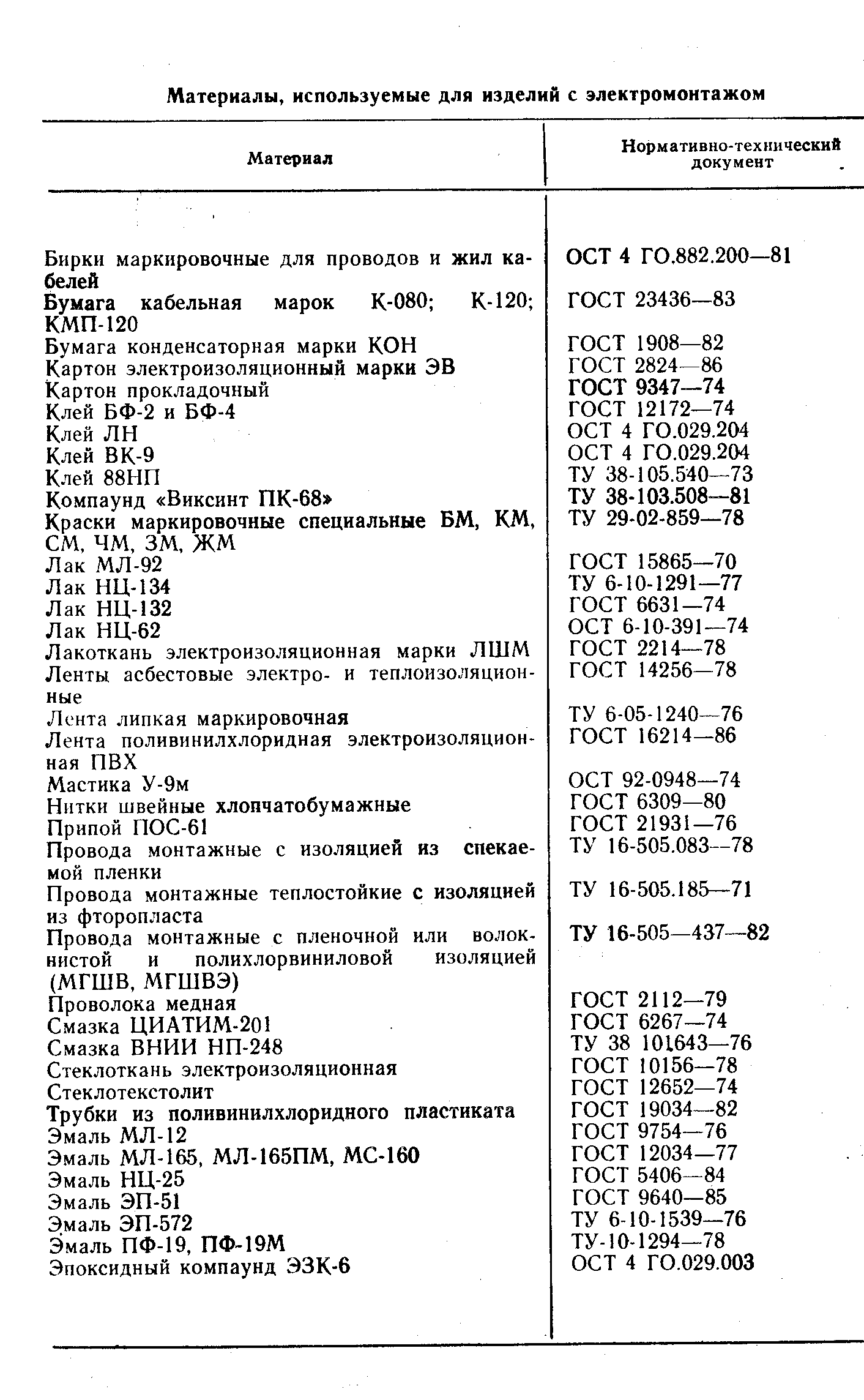

Приложение 7

Продолж. прилож. 7

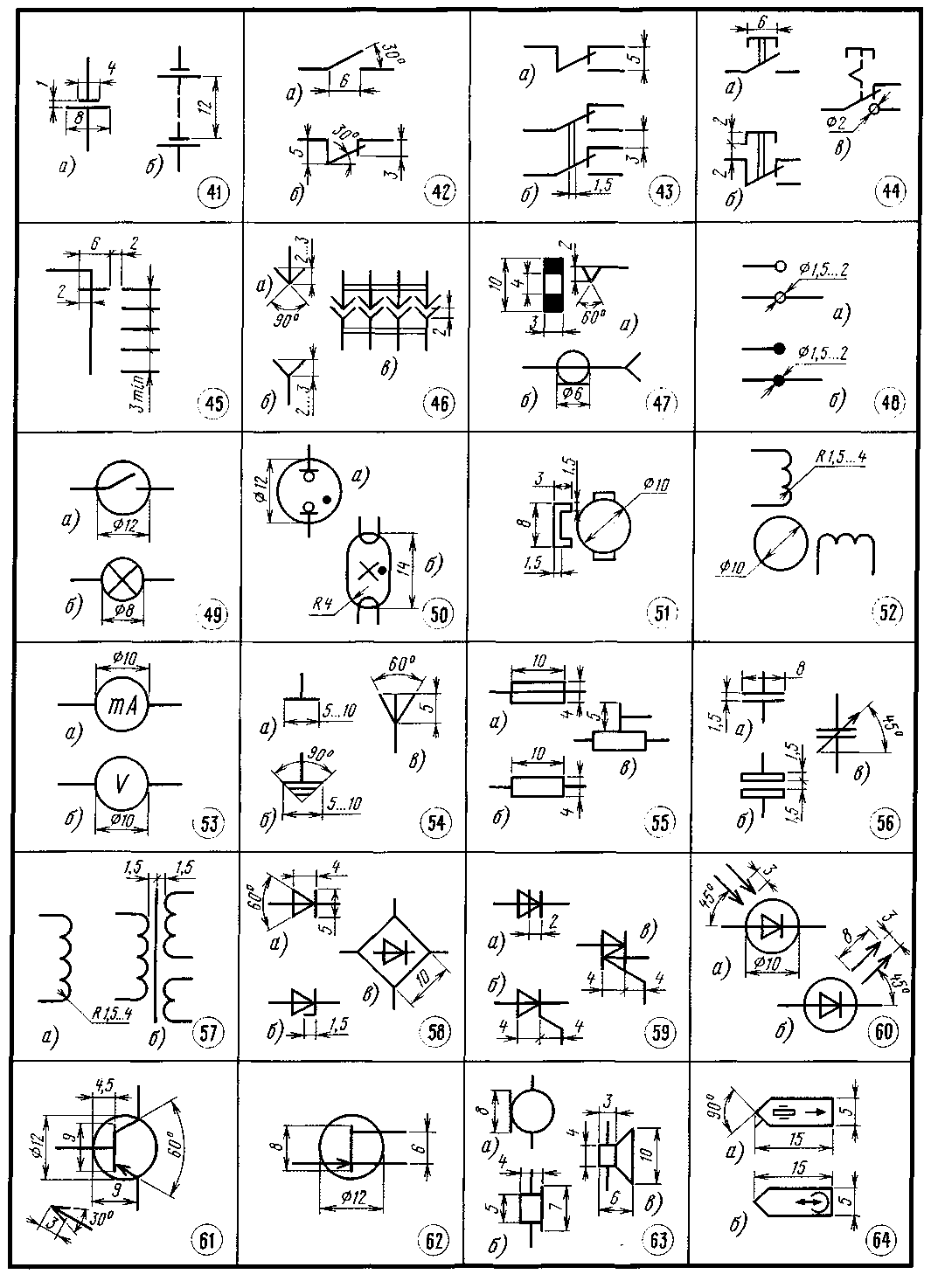

Приложение 8

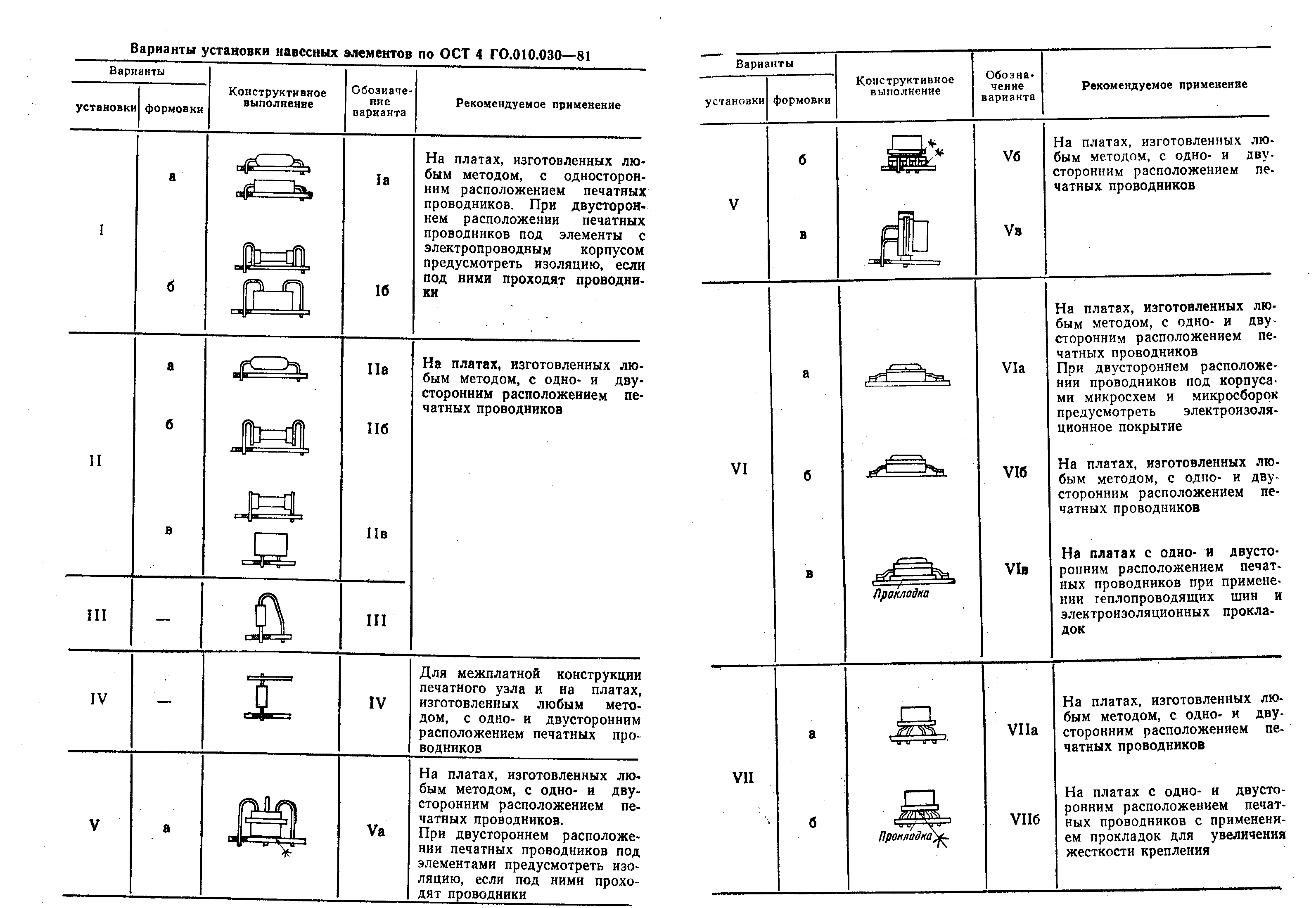

Приложение 9

Приложение 10

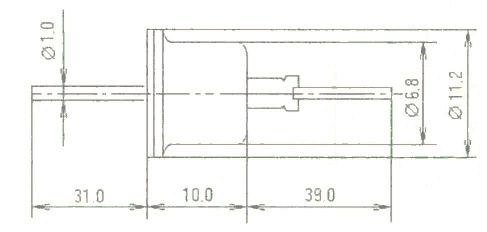

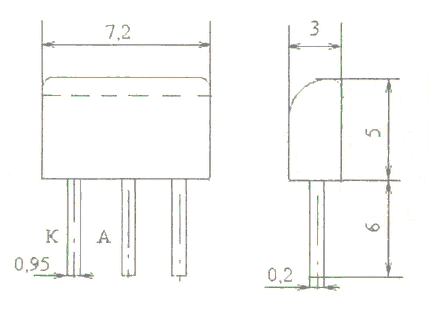

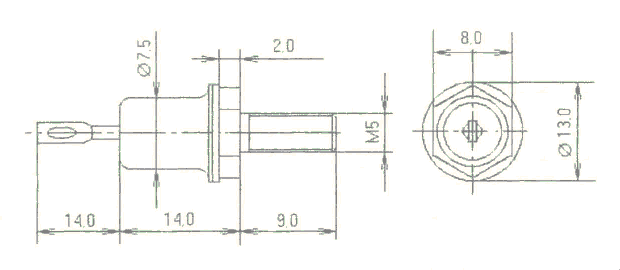

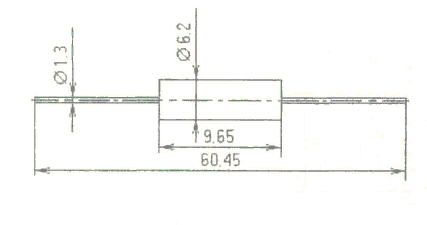

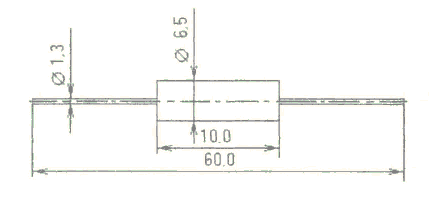

Приложение 11

КТ120А

КТ620А

КТ337А

КТ817А, КТ816А, КТ814А, КТ815А

ГТ705А

Продолжение прилож.11

КТ616А

ГТ404А

КТ315А, КТ361А

ГТ122А

КТ848А

ГТ109А

КС108А, КС133А, КС139А, КС147А, КС156, КС168А

КС107А, КС115А, КС121А, КС407А, КС191А

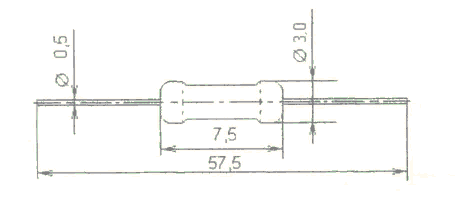

Д220, Д223, КД401А

КД413А

Продолжение прилож.11

КД235А

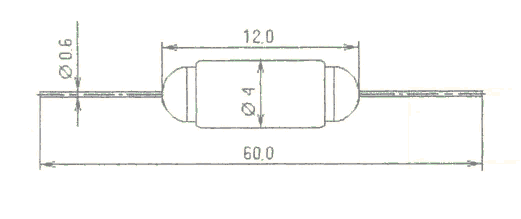

КД249А

КД805А

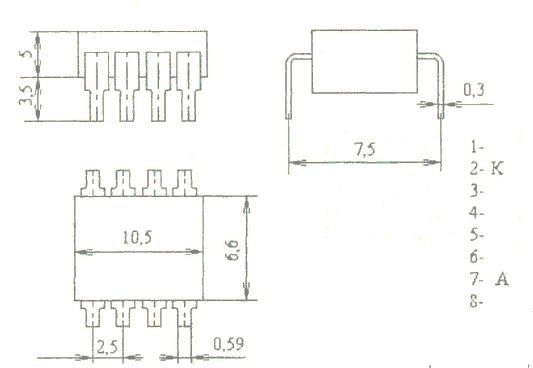

КД921А

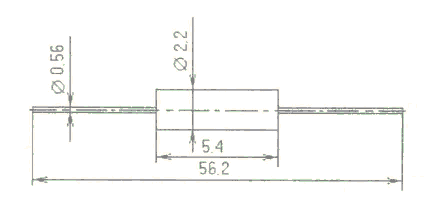

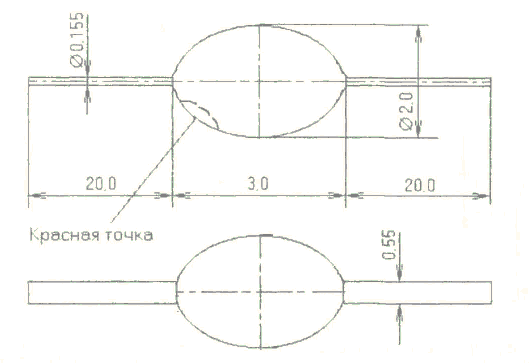

КД503А

КД708А

КД128А

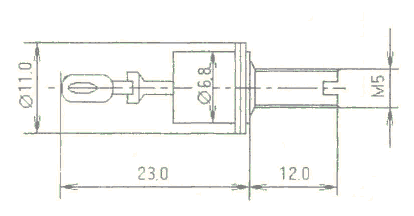

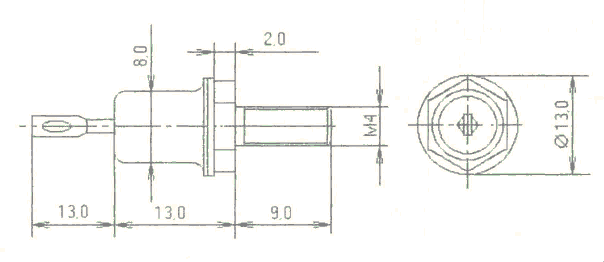

КД202А

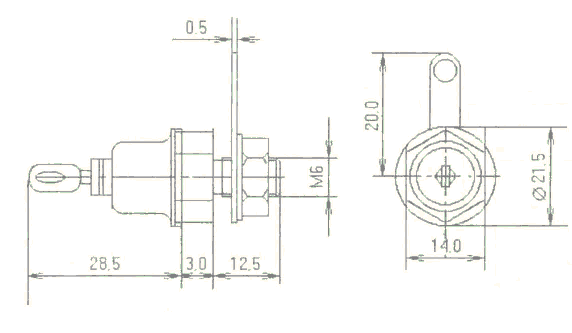

КД203А

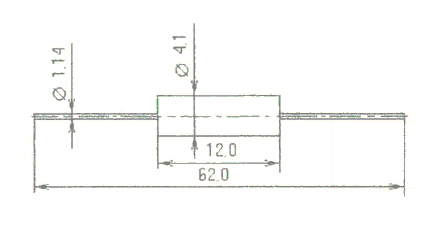

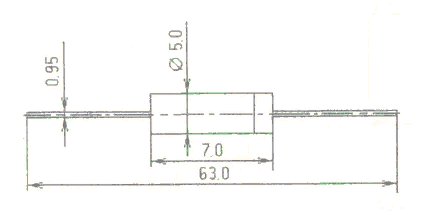

КД226А

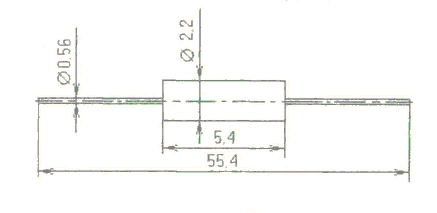

КД103А, КД102А

Продолжение прилож.11

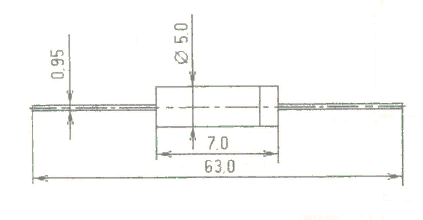

Д229А

КД106А

КТ819А

КД106А

КТ818А, КТ835А

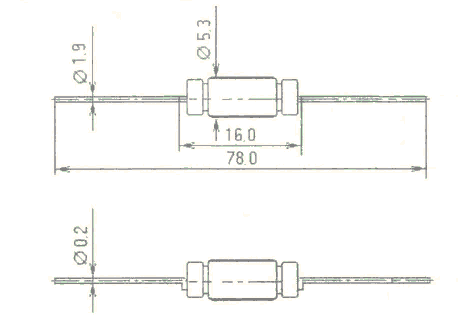

Д206, Д226

Д214А

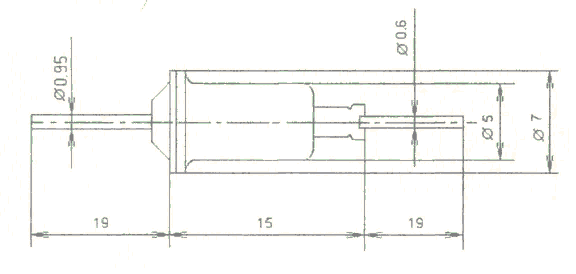

Д101, Д102, Д103

КТ302А

Д815А, Д816А

Продолжение прилож.11

КС106А

ГТ403А

ГТ405А

Д808, Д809, Д810, Д811, Д813, Д814, Д818А

КД104А

Список литературы

1. У.Титце, К.Шенк “Полупроводниковая схемотехника”, Москва, Мир, 1982г. – 512с.

2. И.П. Жеребцов “Основы электроники” Ленинград, Энергоатомиздат, 1985г. – 352с.

3. “Разработка и оформление конструкторской документации РЭА” Под ред. Э.Т. Романычевой, М., Радио и связь, 1989г. – 448с.

4. Полупроводниковые приборы. Диоды выпрямительные, стабилитроны, тиристоры: Справочник-2-е изд. стереотип.-/А.Б.Гитцевич, А.А.Зайцев, В.В.Мокряков и др. Под ред. А.В.Голомедова. – М.: КУбК-а, 1994–528 с.; ил.

5. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев – М.: Радио и связь, 1990.–272 с.: ил.-(Массовая радиобиблиотека; Вып. 1144)

6. Источники электропитания радиоэлектронной аппаратуры: Справочник/ Г. С. Найвельт, К. Б. Мазель, Ч. И. Хусаинов и др.; Под ред. Г. С. Найвельта. – М.: Радио и связь, 1986. – 576 с., ил.

7. Справочник. "Резисторы". /Под ред. И.И. Четверткова, В.М. Терехова. М.: Радио и связь, 1991.

8. Справочник. "Радиокомпоненты и материалы". /Под ред. О.И. Партала. М.: КУбК – а, 1998.

46
