2. Краткое описание климатических особенностей района строительства

Климатические параметры холодного периода года

Температура воздуха наиболее холодных суток, °С, обеспеченностью 0,92

= -27

Температура воздуха наиболее холодной пятидневки, °С, обеспеченностью 0,92

= -24

Абсолютная минимальная температура воздуха, °С = -24

Продолжительность, сут, и средняя температура воздуха, °С, периода со средней суточной температурой воздуха  8С:

Продолжительность 172

Средняя температура -0,6

Раздел 3. Технологический процесс

3. Описание технологического процесса, схема технологического процесса

Гараж-стоянка для автобусов предназначен для строительствав на действующих автотранспортных предприятиях, удельная площадь стоянки на одно место хранения в гараже составляет 35 . Основное производственное помещение – зона для хранения автомобилей. В здании гаража-стоянки допускается предусматривать: служебные помещения для обслуживающего и дежурного персонала (контрольные и кассовые пункты, диспетчерская, охрана), технического назначения (для инженерного оборудования), санитарные узлы, а также общественные телефоны. Их необходимость, состав и площади определяются проектом в зависимости от размеров стоянки и особенностей ее эксплуатации.

Категории помещений и зданий для хранения автомобилей по взрывопожарной и пожарной опасности следует определять в соответствии с требованиями НПБ 105.

Помещения для хранения автобусов допускается относить к категориям В1— В4, здания автостоянок легковых автомобилей — к категории В (за исключением автомобилей с двигателями, работающими на сжатом или сжиженном газе).

Для вентиляции помещения предусматриваются вентиляционные камеры в торцах здания, устроенные на антресолях. Осмотр, ремонт автомашин предусмотрен в производственном корпусе автомобилей.

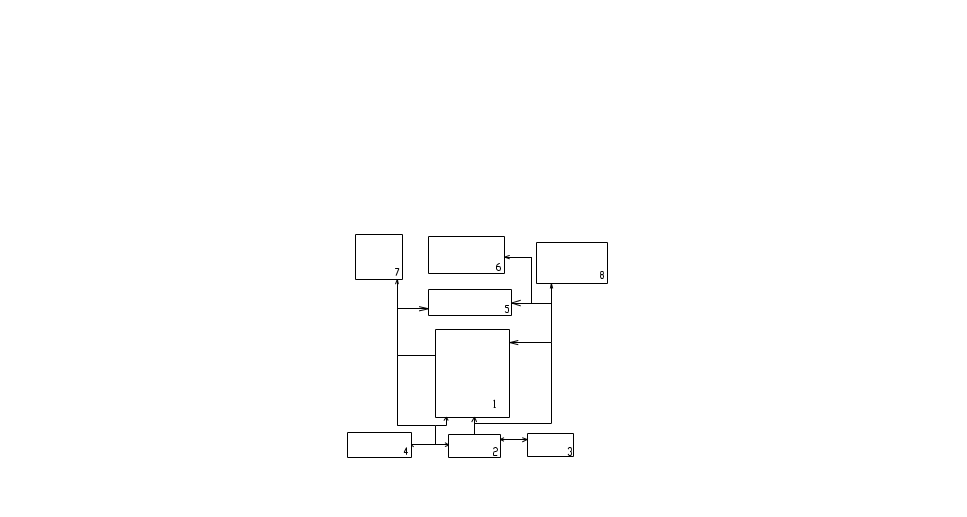

Функциональная схема зонирования

4. Архитектурно-планировочное решение.

4.1. Описание генерального плана.

Одноэтажное промышленное здание расположено в 5 км. от города Днепропетровск. Плотность застройки вокруг комплекса низкая. К комплексу подходит асфальтированная дорога, которая постепенно переходит в грунтовую и позволяет сельскохозяйственной технике добраться непосредственно до мест сельскохозяйственных работ. Территория промышленного комплекса по периметру обнесена железобетонным забором. На территории комплекса допускается стоянка для личного транспорта и служебных машин. Предусмотрена столовая, место для отдыха, КПП. Склад ГСМ доставляется из города и хранится на специальном складе. На территории комплекса есть естественный зеленый газон и деревья.

4.2. Объемно-планировочное решение.

Из-за особенности технологического процесса было принято решение запроектировать одноэтажное здание пролетного типа.

Причины данного выбора:

• Простота организации технологического процесса и возможность передачи тяжелых нагрузок от сельскохозяйственной техники непосредственно на грунт.

• Простота конструктивного решения, легко поддающегося унификации и типизации, меньшая стоимость по сравнению с многоэтажными зданиями.

• Наиболее просто осуществляемое блокирование.

• Возможность равномерного естественного освещения через фонари и управляемого естественного воздухообмена за счет аэрации.

Площадь световых проемов принята в соответствии с категорией зрительной работы и с нормами проектирования естественного и искусственного освещения (см. светотехнический расчет).

Наружные стены здания выполнены из негорючих материалов и являются легко сбрасываемыми, что обеспечивает требованиям по взрыво- и пожароопасности. Помещения, кроме того, оборудованы автоматической пожарной сигнализацией и установками автоматического пожаротушения. Предусмотрено дымоудаление на случай пожара с помощью вытяжной вентиляции в помещениях, требующих этого. Эвакуация людей на случай пожара осуществляется через ворота.

4.3. Светотехнический расчет помещения с основными технологическими циклами.

В здании предполагается применение совмещенного освещения, т.е. использование естественного и искусственного освещения. Естественное освещение подразделяется на боковое и верхнее, а в проектируемом здании применяются оба вида естественного освещения. Воздухообмен и верхнее освещение осуществляется через светоаэрационный фонарь

Главной задачей светотехники является создание светового режима в помещении, а также разработка конструкции световых проемов. Целью расчета является определение коэффициента освещенности при боковом освещении. После нахождения этого коэффициента его сравнивают с нормативным, который зависит от светового климата в районе, где находится здание.

Исходные данные:

Темп. блок: длина L = 60м; глубина b =108м;

h = 0.8м – условный уровень рабочей поверхности (УУРП);

h₁ = 4м – расстояние от УУРП до верха окна для основной ленты остекления.

= 9м – расстояние от УУРП до верха окна для вспомогательной ленты остекления

Определим нормативное значение коэффициента естественного освещения (КЕО).

Город Днепропетровск находится в I-м поясе светового климата в зоне с неустойчивым снежным покровом. (СНиП II-4-82).

e_н^тр= e_н^III _*m_*C

e_н^III = 2% - коэффициент естественного освещения при боковом и верхнем освещении для I пояса светового климата ;

m = 1 – коэффициент светового климата (табл. 4);

С = 1 – коэффициент солнечного климата (табл. 5);

e_н^тр= 2*1*1 = 2% - требуемое нормативное значение КЕО для I светового климата.

Определим расчетное значение КЕО по формуле:

- КЕО при боковом освещении.

- КЕО при верхнем освещении

- КЕО при верхнем и боковом освещении

Е_б – геометрический КЕО в расчетной точке, учитывающий прямой свет неба, определяемый по графикам I и II;

q – коэффициент, учитывающий неравномерную яркость облачного неба МКО (СНиП II-4-82, табл. 35);

Е_зд – геометрический КЕО в расчетной точке при боковом освещении;

R – коэффициент, учитывающий относительную яркость противостоящих зданий. В данном случае дом отдельностоящий, поэтому R=0;

- общий коэффициент светопропускания;

К_з – коэффициент запаса. (СНиП II-4-82, табл. 3).

E_в – геометрический КЕО в расчетной точке при верхнем освещении, определяемый по графикам III и II;

Е_ср – среднее значение геометрического КЕО при верхнем освещении на линии пересечения условной рабочей поверхности и плоскости характерного вертикального разреза помещения

Найдем значение каждого параметра в этих формулах.

Определим общий коэффициент светопропускания :

= 0.8 – стекло листовое двойное;

= 0.7 –спаренный переплет;

= 0,8 – железобетонные фермы;

= 0.75 – вертикальные жалюзи

=0,9

Общий коэффициент светопропускания равен

Далее определим коэффициент r₁.

Для этого определяем отношение расстояния a расчетной точки от наружной стены к глубине комнаты b.

a₁/b = 1/24 = 0.0,4 a₂/b = 5/24 = 0.21 a₃/b = 9/24 = 0,4 a₄/b = 13/24 = 0,5 a₅/b = 17/24 = 0,71 a₆/b = 23/24 = 0,97

По этим данным в таблице 30 (СНиП II-4-82) находим соответствующие значения коэффициента r₁ , при боковом освещении. Полученные значения заносим в таблицу 1.

Таблица 1.

Значение коэффициента r₁ в каждой расчетной точке.

No	1	2	3	4	5	6
r1	1	1,6	1,64	1,98	2,81	4

Определим значение расчетного КЕО (е_р^б) при боковом освещении. Для этого необходимо определить геометрический КЕО (Е_б) в каждой расчетной точке. Применяется метод Данилюка.

Е_б = 0.01*n₁*n₂ , где

n₁ – количество лучей по графику I , проходящих от неба через световые проемы в расчетную точку на поперечном разрезе;

n₂ - количество лучей по графику II , проходящих от неба через световые проемы в расчетную точку на плане помещения.

На основе данных, полученных по графикам I и II, составим таблицу 2:

Таблица 2.

Значение геометрического КЕО в заданной точке.

№ точки	n1
	1	2		3		4
1	27	0,5		0		1,5
2	10	4		0		2
3	8	2		0		0,5
4	7	2		1,5		0
5	6	1,2		2		0
6	4	1		2		0
№ точки	n2
	1		2		3		4
1	100		94		0		76
2	100		92		0		80
3	92		90		0		86
4	86		82		84		0
5	78		77		80		0
6	70		66		76		0

Затем определим значение коэффициента q учитывающего неравномерную яркость облачного неба. Он зависит от угловой высоты середины светового проема над рабочей поверхностью. (определяем по графику I)

Значения угловой высоты и коэффициента q заносим в таблицу 3.

Значения коэффициента q определяются по табл. 35 (СНиП II-4-82).

Таблица 3.

Значения коэффициента q в расчетной точке.

№ точки	θ, град
	1	2	3	4
1	57	77	0	47
2	28	57	0	57
3	9	39	0	74
4	7	30	67	0
5	5	24	52	0
6	4	20	43	0

№ точки	q
	1	2	3	4
1	1,13	0	0	1,08
2	0,69	0	0	1,175
3	0,61	1,03	0	1,245
4	0,56	0,91	1,235	0
5	0,57	0,83	1,16	0
6	0,52	0,76	1,08	0

Заключительным этапом светотехнического расчета является определение расчетных КЕО по ранее записанным формулам.

Подставляя в формулы ранее полученные значения, составим таблицу 4:

Таблица 4.

Значения расчетного КЕО в расчетной точке.

№ точки	eб	eв	eсовм.
1	6,622011	1,236398	7,858409
2	3,314014	1,681843	4,995857
3	2,369803	0,491414	2,861217
4	2,389377	0,30994	2,699316
5	2,528091	0,362396	2,890487
6	2,596802	0,325839	2,922641

Вывод: сравнивая нормированное и расчетное значение КЕО при верхнем и боковом освещении в расчетных точках, можно заключить, что выбранные размеры оконных проемов превышают норму для приоконных участков и соответствуют нормам освещенности для основной части помещения. В целом, отношение расчетного КЕО в самой освещенной и самой затененной точках не превышает 3:1, что соответствует нормам.

4.4. Наружная и внутренняя отделка здания.

Так как стеновые панели уже с завода имеют хорошую заводскую отделку, то наружный фасад промышленного здания не нуждается в дополнительной отделке. Лишь необходима заделка стыков панелей.

Внутри производственных помещений нужна дополнительная отделка. Внутренние перегородки сначала оштукатуриваются, затем затираются, после чего производится побелка. Стеновые панели внутри зачищаются, затем наносится цементно-песчаный раствор для выравнивания поверхности и заделки стыковых соединений стеновых панелей, после чего производится побелка всех производственных помещений. Ворота и двери окрашиваются краской.
