5.3.1. Проектирование естественного бокового освещения.

По таблице 1 из СНиП 23-05-95* определяем нормируемое значение КЕО:

е_норм=0,2% при боковом ЕО.

По таблице 3 из СНиП коэффициент запаса для вертикального освещения

К_з=1,3.

Здание предполагается построить в г.Ярославль, который относится к 3-му административному району по ресурсам светового климата (прил.Д СНиП). По табл.4 СНиП коэффициент светового климата для окон при ориентации их на В-З m_N=1,1. Определим значение нормируемого значения КЕО:

e_N= е_норм* m_N

e_N= 0,2*1,1=0,22%.

Разобьем площадь здания на участки, освещаемые боковыми светопроемами и фонарями верхнего света. Согласно п.5.5 СНиП при боковом освещении величина КЕО нормируется в точке условной рабочей поверхности на расстоянии 2 высоты от пола до верха светопроемов (для разряда 7). При высоте

h₀₁= 10,2-0,6-0,8=8,8м, глубина зоны, освещаемой боковыми светопроемами, составляет В=8,8*2=17,6м.

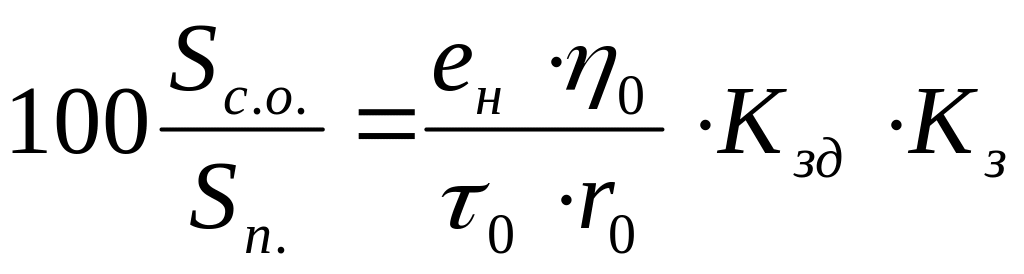

Необходимую площадь окон в здании определяем по формуле:

,

где S_с.о. – площадь световых проемов.

S_п – площадь освещаемой части пола помещения.

е_н – нормированное значение КЕО.

К_з – коэффициент запаса.

_о – световая характеристика окна .

_о – коэффициент светопропускания: _о= ₁* ₂* ₃* ₄* ₅.

₁ – коэффициент светопропускания материала.

₂ – коэффициент, учитывающий потери света в переплетах светопроема.

₃ – коэффициент, учитывающий потери света в несущих конструкциях, ₃=1.

₄ - коэффициент, учитывающий потери света в солнцезащитных устройствах.

₅ – коэффициент, учитывающий потери света в защитной сетке, ₅=1.

r₀ – коэффициент, учитывающий повышение КЕО.

К_зд- коэффициент, учитывающий затенение от фасадов соседних зданий. К_зд=1, т.к. соседних зданий нет.

Площадь пола, освещаемая боковыми светопроемами, равна:

S_п=108*17,6*2=3801,6 м²

Определяем значение коэффициента светопропускания оконных заполнений _о:

По СП 23-102-2003 табл. Б.7:

₁=0,8-стекло оконное листовое двойное,

₂ =0,75-одинарый деревянный переплет для окон и фонарей;

табл. Б.8

₄=1-нет солнцезащитных устройств.

_о=0,8*0,75*1*1*1=0,6.

По СП 23-102-2003 табл. Б.4 и Б.5 определяем коэффициент r₀, зависящий от следующих параметров:

; ;

где d_п – глубина помещения.(54м).

Средневзвешенный коэффициент отражения следует принимать равным 0,4.

h₀₁ – высота от пола до верха светопроема (8,8м).

lт – расстояние от внутренней грани светопроема до расчетной точки на плане (17,6м).

L – длина помещения (108м).

Методом интерполяции по таблице Б.4. СП23-102-2003 определяем r₀.

r₀=1,6

Определяем световую характеристику окна _о, зависящую от следующих параметров:

;

h₁ – уровня рабочей поверхности до верха светопроема (9,6м).

_о= 13,5

Определяем площадь остекления:

.

Примем по 4 проема размерами 1,8*6 и 1,2*6 с каждого фасада здания.

1,8*6=10,8

1,2*6=7,2

Фактическая площадь остекления:

S_факт = [(6*1,2)*4+(6*1,8) *4]*2=144м².

5.3.2.Проектирование естественного верхнего освещения.

Для освещения верхней части принимаем систему из зенитных gfytkmys[ фонарей, размером по верху 3x3м.

Площадь пола, освещаемого фонарями:

А_п = 108*108-3801,6=7862,4м².

Площадь остекления определяем по формуле:

,

где η_ф – световая характеристика фонаря (прил. Д17 Д-18 СП 23-102-2003).

К_ф – коэффициент, зависящий от типа фонаря (фонарь штучный в плоскости покрытия) (СП 23-102-2003 табл. Б.10).

По табл. 1 СНиП 23-05-95* определяем нормированное значение КЕО.

е_N=e_Н*m_N.

e_Н=0,7% ; m_N=1,1.

е_N=0,7*1,1=0,77%.

По табл. 3 СНиП 23-05-95* определяем значение коэффициента запаса К_з. К_з=1,6.

Определяем значение коэффициента светопропускания оконных заполнений _о:

₁ =0,8 (двойное стекло).

₂ =1

₃ =0,9 (стальные фермы).

₄ =1 (нет солнцезащитных устройств).

₅ =1

_о = 0,8*1*0,9*1*1=0,72.

Определяем значение коэффициента r₂ по СП 23-102-2003 табл. Б.9,

Зависящего от следующих параметров:

; ρ_ср = 0,4; n=3.

где В- пролет здания.

n – количество пролетов.

ρ_ср – коэффициент отражения внутренних поверхностей помещения.

Определяем r₂=1,1.

Также определяем К_ф=1,1.

Определяем световую характеристику фонаря η_ф.

η_ф=3,8. (таблица Д 17 ксерокопии старого СНиПа).

Определим площадь остекления:

.

Площадь, освещаемая одним фонарем:

.

Определим необходимое количество фонарей:

Примем количество фонарей 48 шт. и равномерно распределим их по ширине центрального пролета здания.

5.4. Наружная и внутренняя отделка здания.

Так как стеновые панели уже с завода имеют хорошую заводскую отделку, то наружный фасад промышленного здания не нуждается в дополнительной отделке. Лишь необходима заделка стыков панелей.

Внутри производственных помещений нужна дополнительная отделка. Внутренние перегородки сначала оштукатуриваются, затем затираются, после чего производится побелка. Стеновые панели внутри зачищаются, затем наносится цементно-песчаный раствор для выравнивания поверхности и заделки стыковых соединений стеновых панелей, после чего производится побелка всех производственных помещений. Ворота и двери окрашиваются краской.
