6.4 Электрические устройства
Электротехнические устройства автостоянок должны предусматриваться в соответствии с требованиями Правил устройства электроустановок (ПУЭ).
По обеспечению надежности электроснабжения потребители гаражей-стоянок относятся к I и III категории:
к I категории - электроустановки, используемые в противопожарной защите, в том числе, для автоматического пожаротушения и автоматической сигнализации, противодымной защиты, лифтов для перевозки пожарных подразделений, систем оповещения о пожаре, а также систем автоматического контроля воздушной среды в помещениях хранения газобаллонных автомобилей, электроприводы механизмов открывания ворот без ручного привода и аварийное освещение стоянок автомобилей, постоянно готовых к выезду;
к III категории — остальные электропотребители технологического оборудования автостоянок.
Электрокабели, питающие противопожарные устройства, должны присоединяться непосредственно к вводным щитам здания (сооружения) и не должны одновременно использоваться для подводки к другим токоприемникам.
Освещение помещений хранения автомобилей следует предусматривать в соответствии с требованиями СНиП 23-05.
К сети аварийного (эвакуационного) освещения должны быть подключены световые указатели:
— эвакуационных выходов;
— путей движения автомобилей;
— мест установки соединительных головок для подключения пожарной техники;
— мест установки внутренних пожарных кранов и огнетушителей;
— мест расположения наружных гидрантов (на фасаде сооружения).
Указатели направления движения устанавливаются на высоте 2 м и 0,5 м от пола в пределах прямой видимости из любой точки на путях эвакуации и проездов для автомобилей.
В автостоянках закрытого типа у въездов на каждый этаж должны быть установлены розетки, подключенные к сети электроснабжения по I категории, для возможности использования электрифицированного пожарно-технического оборудования.
Помещения оборудованы автоматической пожарной сигнализацией и установками автоматического пожаротушения. Предусмотрено дымоудаление на случай пожара с помощью вытяжной вентиляции в торцах здания на антресолях.
Эвакуация людей на случай пожара осуществляется через ворота.
7 Объемно-планировочные показатели по зданию. Расчет
Полезная площадь: Fп= 9720 м2;
Рабочая площадь: Fp= 9720 м2;
Площадь застройки: F=9720 м2;
Площадь складирования: F=246,24 м2;
Объем здания: Vзд=122472 м3 (производственный корпус);
Коэффициент объемно - планировочных решений: К1=Vзд/ Fп, К1=12,6;
Коэффициент целесообразности планировки: К2=Fp/ Fn, К2=1;
Коэффициент, характеризующий степень компактности здания: К3=Fo.k./ Fn, К3=1,5;
Fo.k – площадь ограждающих конструкций (наружных стен и кровли), м2.
Приложение А

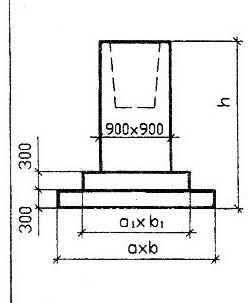

Рис. 6 Фундамент
Рис. 7 Фундаментная балка
Рис. 2 Колонна К1
Рис. 3 Колонна К2
Рис.4 Колонна фахверковая КФ
Рис.
5 Сечение колонны фахвековой КФС
Список литературы
1. СНиП 31-03-2001 Производственные здания. – М.: 2002.
2. СНиП 23-01-99 Строительная климатология. – М.: 2000.
3. СНиП 23-02-2003 Тепловая защита зданий. – М.: 2003.
4. СП 23-101-2003 Проектирование тепловой защиты зданий. – М.: 2003.
5. СНиП 23-05-95* Естественное и искусственное освещение. – М.: 1996.
6 . СП 23-102-2003 Естественное освещение жилых и общественных зданий.
– М.: 2003.
7. ГОСТ 21.501-93 Правила выполнения архитектурно-строительных
рабочих чертежей. – М.: МНТКС, 1993.
8. СНиП 21-01-97 Пожарная безопасность зданий и сооружений. – М.: 1997
9. ГОСТ 21.204-93 Условные графические изображения и обозначения на
чертежах генеральных планов и транспорта. – М.: 1994.
10. Архитектура промышленных зданий и сооружений. Справочник
проектировщика / Под ред. К.Н. Карташова. – М.6 Стройиздат, 1975.
11. Дятков С.В., Михеев А.П. Архитектура промышленных зданий. – М.:
АСВ, 1998.
12. Кутухин Е. Г., Коробков В. А. Конструкции промышленных и
сельскохозяйственных производственных зданий и сооружений. Уч. пособие. – М.: Стройиздат, 1982.
13. Трепененков Р. И. Альбом чертежей конструкций и деталей
промышленных зданий. – М.: Стройиздат, 1980.
14. Шерешевский И. А. Конструирование промышленных зданий и
сооружений. – М.: Стройиздат, 1979.
15. Шештокас В.В. и др. Гаражи и стоянки. – М.: Стройиздат, 1984.
