4.2.5. Определение технологии доступа к компоненте данных
Таблицы, запросы, соединения
5. Аппаратная и административная интеграция ис
5.1. Разработка схемы развертывания.
Для работы системы схема развертывания должна быть следующая:
СУБД MS SQL Server - должна быть установлена на компьютер, используемый в качестве сервера базы данных;
Компонента БД. На компьютер сервер БД должна быть установлена база данных клиентов отдела кредитования физических лиц;
kreditovanieFizLiz.exe – клиентская компонента, устанавливаемая на компьютер пользователя. Для корректной работы в компоненте должны быть установлены параметры соединения с базой данных. То есть компонента ADOConnection должна быть настроена на используемый сервер и базу данных.

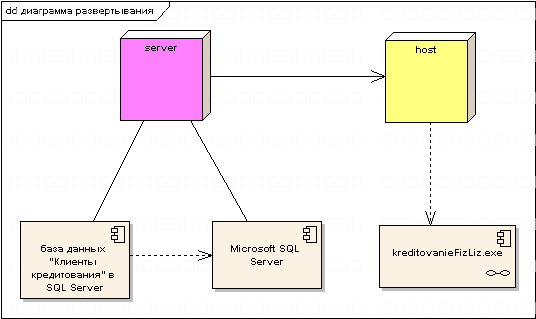

Рис. Диаграмма развертывания ИС
5.1.1. Формулировка требований к физическим устройствам и сетевому оборудованию, состав рабочих мест.
Разработанная БД функционирует на аппаратном обеспечении, которое имеется в подразделении. Для работы используется имеющаяся сетевая архитектура, которая представлена ниже.
Для полноценного функционирования разработанной информационной системы используется следующее оборудование:
Сервер СУБД – будет использоваться для размещения и управления базами данных;
Рабочие станции – будут использоваться как клиенты информационной системы;
Сетевой кабель, для объединения рабочих станций в единую локальную вычислительную сеть;
Коммутаторы, для соединения нескольких сегментов сети.
Схема расположения рабочих мест
5.1.2. Выбор состава аппаратных средств.
В качестве сети, используемой для работы системы, выбрана сеть с выделенным сервером, который выполняет функции хранения данных общего пользования, хранение непосредственно самой БД, организации взаимодействия между рабочими станциями, выполнения сервисных услуг - сервер сети.
Таблица
-
Наименование оборудования
Составные компоненты
Стоимость
Аппаратное обеспечение сервера
CPU Intel Pentium 4
Тактовая частота 2.8 ГГц
Кэш-память 512K
Оперативная память (RAM) 1Гб
Жесткий диск - 73.4Gb U320SCSI Seagate Cheetah
ОС – Windows Server 2000
22178,1
Аппаратное обеспечение рабочей станции
CPU Celeron D 331, 2.66 ГГц
Оперативная память -256 Мб
Жесткий диск 40 Гб
CD-ROM
ОС - Windows XP
7202
Дополнительное оборудование
Источник бесперебойного питания Back-UPS BK650MI APC 650 VA
2798
Принтер - Samsung ML-2015 (A4, лазерный)
2766
5.1.3. Расчет потребности персонала.
Расчет потребности персонала произведен на основе определенных для системы требований. Для эксплуатации системы не требуется новый персонал, достаточно обучения имеющихся сотрудников работе с системой. Существуют две категории работников, использующих информационную систему: администратор и пользователь.
В рассматриваемом подразделении роль администратора выполняет системный администратор, который объединяет в себе сразу несколько должностей (системный администратор, администратор БД, администратор сервера, администратор безопасности). Администратор - имеет доступ к просмотру, добавлению, изменению и удалению элементов структуры информационной системы. Администратор в праве изменять структуру базы данных в случае крайней необходимости (например, необходимости добавления новой сущности) и определять права доступа других пользователей. Администратор имеет неограниченные права доступа, которые в дальнейшем не изменяются.
Роль пользователя информационной системы выполняет кредитный инспектор, который имеет доступ не только к просмотру информации, но и может осуществлять добавление и редактирование конкретной информации с помощью пользовательского интерфейса, т.е. производит заполнение БД. Пользователи имеют ограниченные права в системе. Администратор имеет возможность определять права доступа каждого пользователя и изменять их.
