2.2. Определение сценария анализа
Для наиболее наглядного представления используемых классов объектов, их роли в работе системы созданы диаграммы последовательности. С их помощью подробно описывается порядок выполняемых оператором действий и действий, выполняемых информационной системой.
Для начала работы необходимо запустить информационную систему, открыв приложение «АКБ «Промсвязьбанк», таким образом открывается файл kreditovanieFizLiz.exe. Запускается главная форма «АКБ «Промсвязьбанк». Далее, в зависимости от того, какую операцию необходимо провести, производятся следующие действия. Их последовательность представлена на рисунках.
НЕОБХОДИМО ВСТАВИТЬ ВСЕ ДИАГРАММЫ ПОСЛЕДОВАТЕЛЬНОСТИ В АЛЬБОМНОМ ФОРМАТЕ
Рис

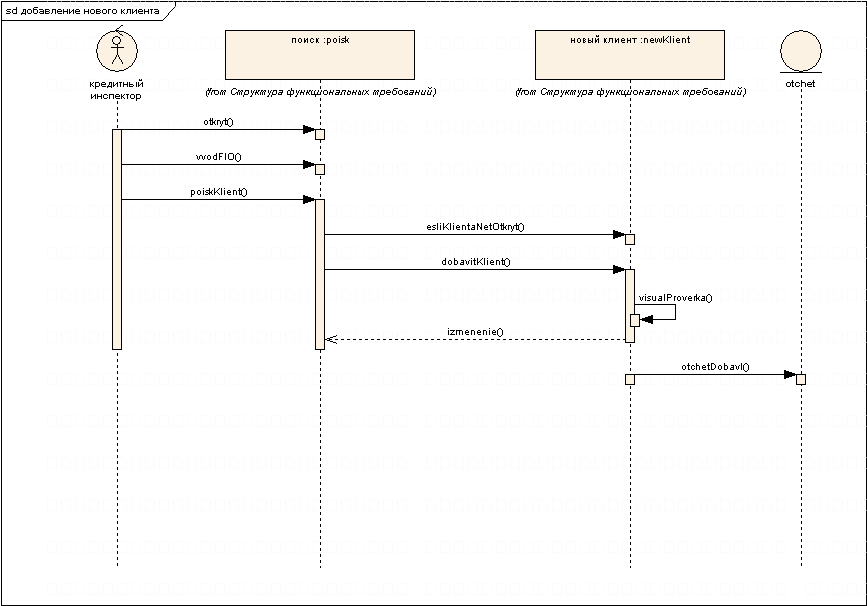

Диаграмма последовательности «Добавление
нового клиента»

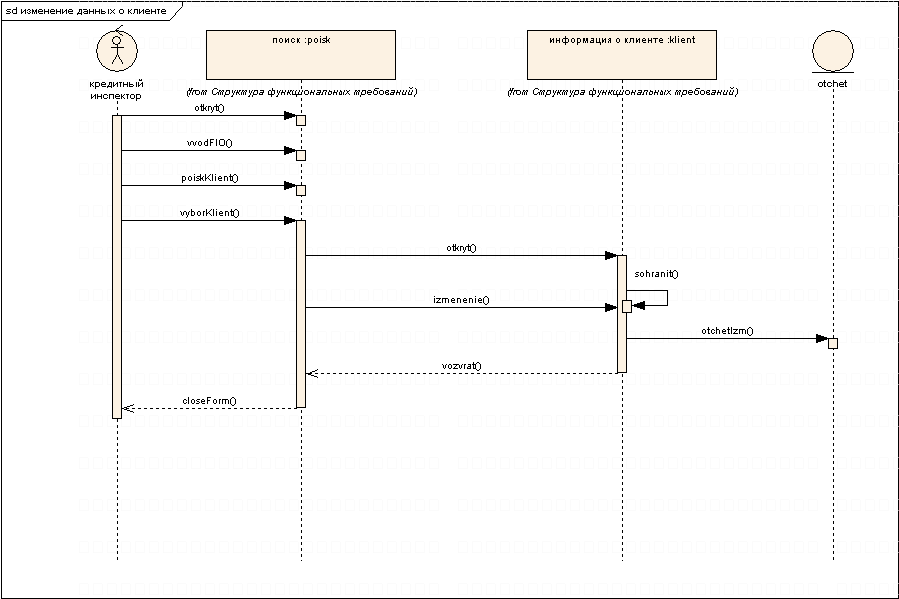

Рис Диаграмма последовательности « Изменение данных о клиенте»

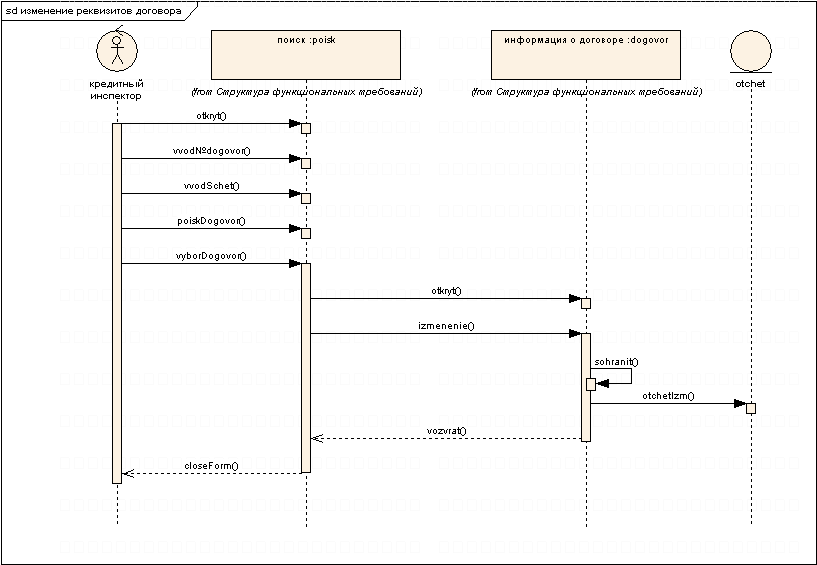

Рис Диаграмма последовательности « Изменение реквизитов договора»

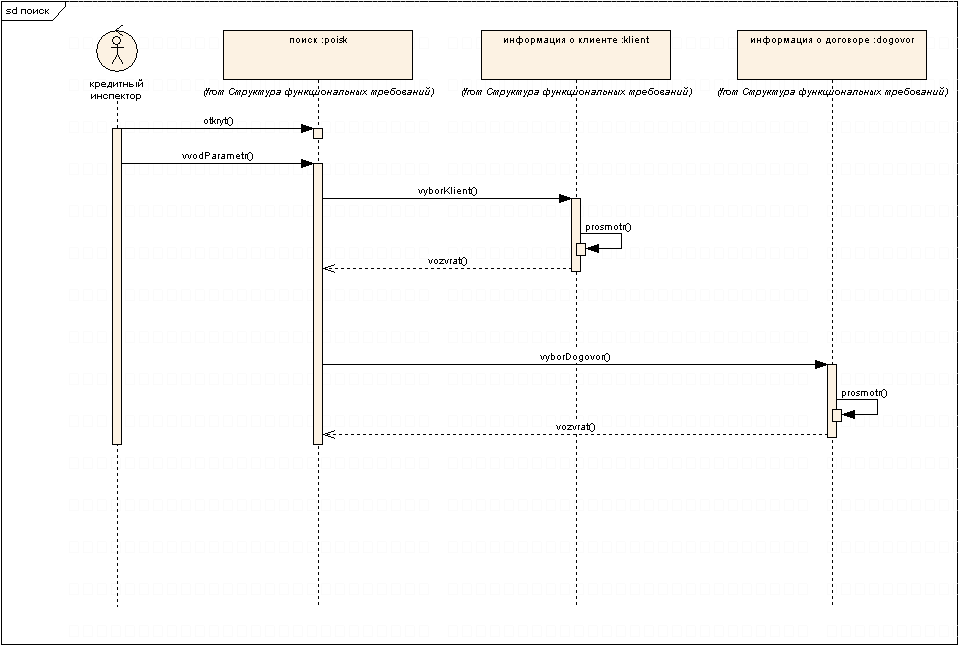

Рис Диаграмма последовательности « Поиск»

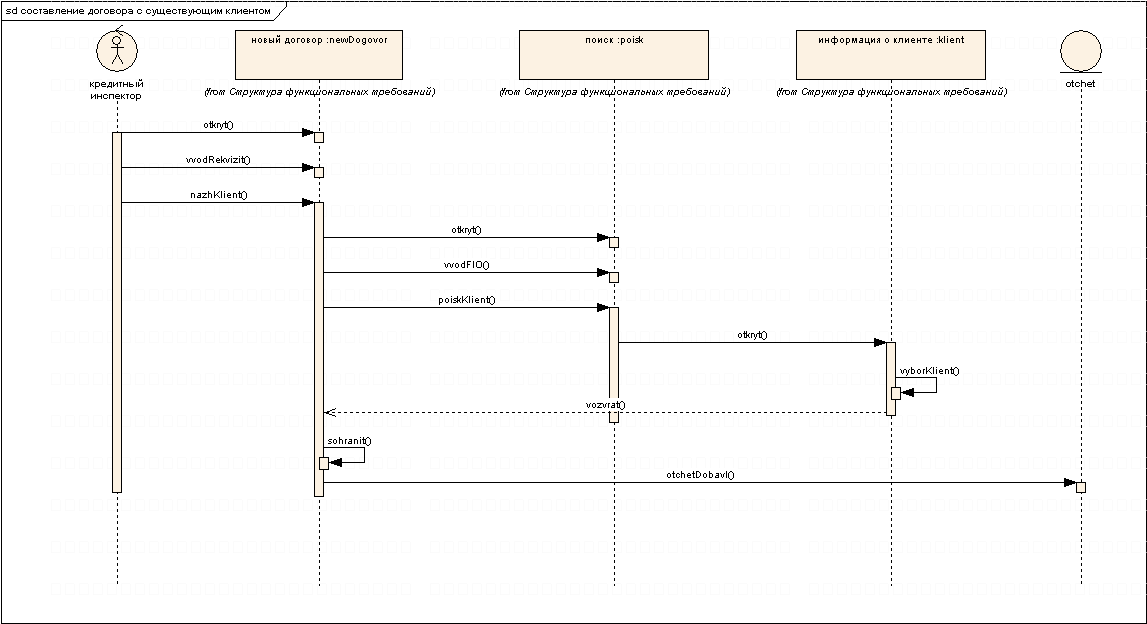

Рис Диаграмма последовательности « Составление договора с существующим клиентом»

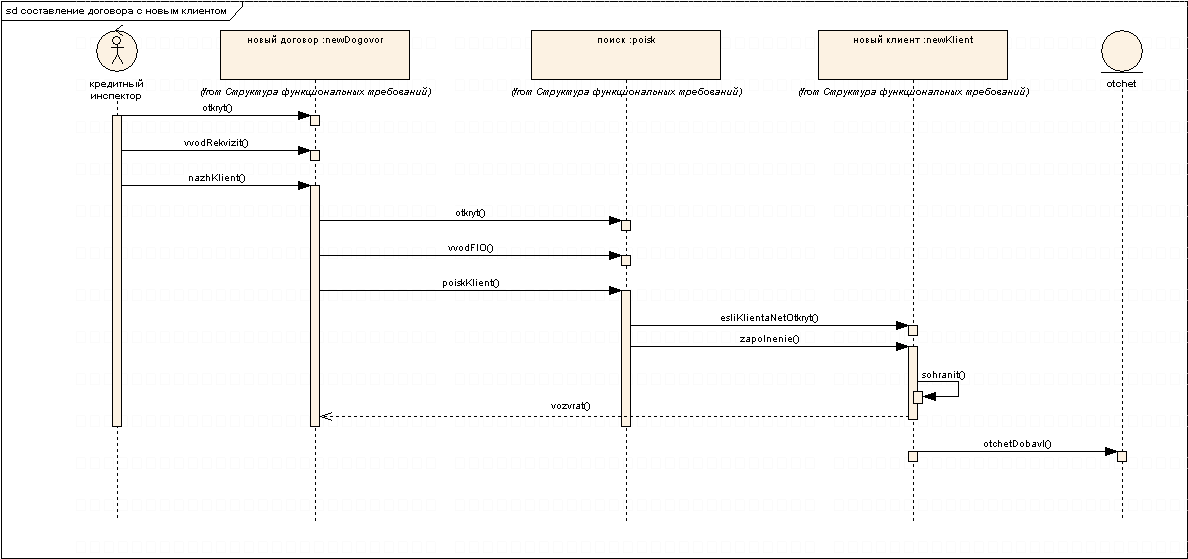

Рис Диаграмма последовательности « Составление договора с новым клиентом »
Из диаграммы последовательности «Добавление нового клиента» можно выделить следующие методы:
Метод класса «tablizaKlient» - poiskKlient производит проверку наличия клиента в базе данных и осуществляет поиск клиента по введенным параметрам (например, ФИО). Предположительно будет реализован в качестве хранимой процедуры.
Метод класса «newKlient» - dobavitKlient вызывает форму «Новый клиент», позволяет осуществить добавление клиента в базу данных. Предположительно будет реализован в виде хранимой процедуры.
Метод класса «newKlient» - sohranit осуществляет сохранение данных о клиенте в системе. Предположительно будет реализован в качестве хранимой процедуры.
Из диаграммы последовательности «Изменение данных о клиенте» можно выделить следующие методы:
Метод класса «tablizaKlient» - izmenenie осуществляет изменение информации о клиенте в связи с ошибочно введенными данными. Предположительно будет реализован в качестве хранимой процедуры.
Метод класса «klient» - sohranit осуществляет сохранение изменений данных о клиенте в системе. Предположительно будет реализован в качестве хранимой процедуры.
Из диаграммы последовательности «Изменение реквизитов договора» можно выделить следующие методы:
Метод класса «tablizaDogovor» - poiskDogovor осуществляет поиск договора по введенным параметрам (например, №договора и счет). Предположительно будет реализован в качестве хранимой процедуры.
Метод класса «dogovor» - izmenenie осуществляет изменение информации о договоре в связи с ошибочно введенными данными. Предположительно будет реализован в качестве хранимой процедуры.
Метод класса «dogovor» - sohranit осуществляет сохранение изменений данных о договоре в системе. Предположительно будет реализован в качестве хранимой процедуры.
Из диаграммы последовательности «Составление договора с существующим клиентом» можно выделить следующие методы:
Метод класса «newDogovor» - sohranit осуществляет сохранение данных кредитного договора в системе. Предположительно будет реализован в качестве хранимой процедуры.
Метод класса «newDogovor» - vyborKlient. Вызывает форму «Поиск». Реализуется пользователем нажатием кнопки «Поиск» при необходимости найти клиента в системе.
