1.3.5. Проект пользовательского интерфейса
Проектируемый пользовательский интерфейс позволит пользователю реализовывать разработанные сценарии. Для этого будут созданы следующие формы, представленные на рисунке:

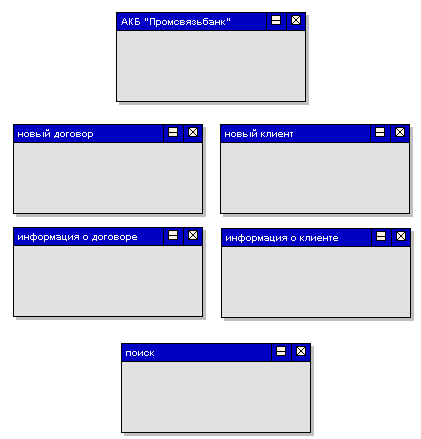

Рис. 24 Проект пользовательского интерфейса
Порядок появления этих форм на экране и зависимость от главной формы всех остальных представлены далее на рисунке…

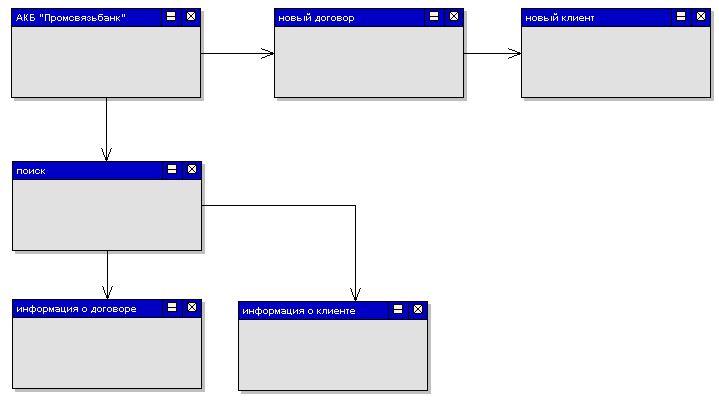

Рис. Диаграмма экранных форм
2. Анализ и проектирование
2.1. Определение классов анализа
Все созданные и введенные в сценарии объекты относятся к определенным базовым классам, которые были выявлены и назначены в процессе проектирования. Для выявленных классов необходимо определить их состав и структуру, охарактеризовать их атрибуты и операции.

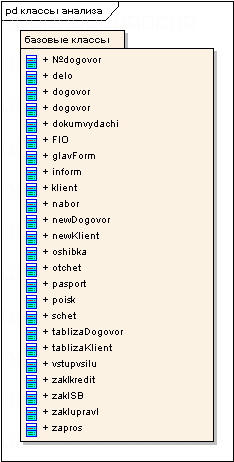

Рис. Базовые классы
Классы данных (сущностей)
Класс FIO используется для определения фамилии, имени, отчества клиента и назначен на объект «ФИО клиента». Атрибуты данного класса:
Рис 27 - Атрибуты класса FIO
2. Класс inform используется для предоставления полной информации по кредитованию клиенту и назначен на объект «информация по кредитованию». Атрибуты данного класса:
Рис 30 - Атрибуты класса inform
3. Класс nabor используется для начала процесса кредитования и назначен на объект «набор документов». Атрибуты данного класса:
Рис 32 - Атрибуты класса nabor
4. Класс pasport используется для внесения паспортных данных в кредитный договор и назначен на объект «паспорт». Атрибуты данного класса:
Рис 35 - Атрибуты класса pasport
5. Класс schet используется для образования расчетного счета клиента и назначен на объект «счет». Атрибуты данного класса:
Рис 36 - Атрибуты класса schet
Класс delo используется для сбора всех необходимых документов и назначен на объект «сформировавшееся дело». Атрибуты данного класса:
Рис 27 - Атрибуты класса delo
7. Класс dogovor используется для составления кредитного договора и назначен на объект «договор». Атрибуты данного класса:
Рис 28 - Атрибуты класса dogovor
8. Класс dokumvydachi используется для подтверждения возможности выдачи наличных средств и назначен на объект «документ на выдачу». Атрибуты данного класса:
Рис 29 - Атрибуты класса dokumvydachi
9. Класс vstupvsilu используется для выдачи денежных средств клиенту и назначен на объект «вступивший в силу договор». Атрибуты данного класса:
Рис 37 - Атрибуты класса vstupvsilu
10. Класс zaklSB используется для утверждения платежеспособности клиента и назначен на объект «заключение СБ». Атрибуты данного класса:
Рис 37 - Атрибуты класса zaklSB
11. Класс zaklkredit используется для утверждения выдачи кредита и назначен на объект «заключение о предоставлении кредита». Атрибуты данного класса:
Рис 38 - Атрибуты класса zaklkredit
12. Класс zaklupravl назначен на объект «заключение управляющего». Атрибуты данного класса:
Рис 39 - Атрибуты класса zaklupravl
13. Класс zapros назначен на объект «запрос от клиента». Атрибуты данного класса:
Рис 40 - Атрибуты класса zapros
14. Класс №dogovor используется для идентификации уникальности кредитного договора и назначен на объект «№договора». Атрибуты данного класса:
Рис 41 - Атрибуты класса №dogovor
15. Класс oshibka назначен на объект «ошибочно введенные данные». Атрибуты данного класса:
Рис 41 - Атрибуты класса oshibka
Классы хранящихся в системе данных (таблицы)
TablizaDogovor класс (таблица) используется для хранения в системе списка всех заключенных кредитных договоров, назначен на объект «Договор». Имеет атрибуты:
Рис. 28 Элементы класса «tablizaDogovor»
TablizaKlient класс (таблица) используется для хранения в системе всех клиентов. Имеет атрибуты:
Рис. 29 Элементы класса «tablizaKlient»
Классы хранящихся в системе данных (форм)
Класс dogovor используется для отображения реквизитов заключенного кредитного договора и назначен на форму «Информация о договоре». Атрибуты данного класса:
Рис 23 - Атрибуты класса dogovor
Класс glavForm используется для начала работы и назначен на форму «Главная форма». Атрибуты данного класса:
Рис 24 - Атрибуты класса glavForm
Класс klient используется для отображения информации о существующем в базе клиенте и назначен на форму «Информация о клиенте». Атрибуты данного класса:
Рис 25 - Атрибуты класса klient
Класс newDogovor используется для добавления нового кредитного договора и назначен на форму «Новый договор». Атрибуты данного класса:
Рис 26 - Атрибуты класса newDogovor
Класс newKlient используется для добавления нового клиента и назначен на форму «Новый клиент». Атрибуты данного класса:

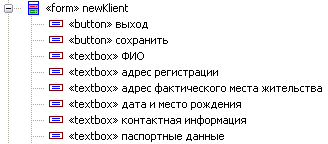

Рис 26 - Атрибуты класса newKlient
Класс poisk используется для поиска клиента или кредитного договора и отображения данных и назначен на форму «Поиск». Атрибуты данного класса:
Рис 26 - Атрибуты класса newKlient
Предполагаемый вид выявленных объектов-форм представлен ниже на рисунках:

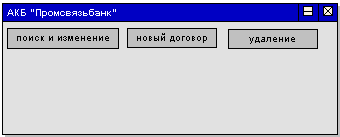

Главная форма «АКБ «Промсвязьбанк»

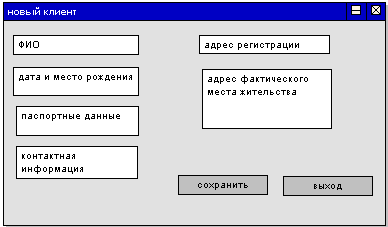

Форма «Новый клиент»

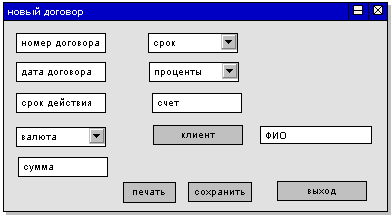

Форма «Новый договор»

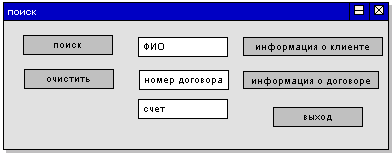

Форма «Поиск»
Форма «Информация о клиенте»

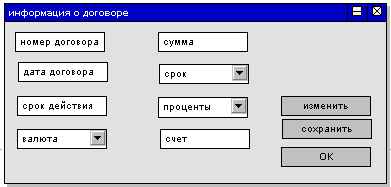

Форма «Информация о договоре»
Рис 21 - Требования к пользовательскому интерфейсу
