Общие сведения по газодувным машинам

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к реферату

КОНСУЛЬТАНТЫ: РУКОВОДИТЕЛЬ

1. По _____________________________ проф. Э.Г.Новинский

(подпись)

_____________ _____________ _____________

(подпись) (фамилия, и., о.) (дата)

____________

(дата)

СТУДЕНТ

2. По __________________________ ________________ Чеменева К.Н.

(подпись) (фамилия, и., о.)

______________ _______________ _____________

(подпись) (фамилия, и., о.) (дата)

_____________

(дата) Группа 10 –МТ

3. По ____________________________

________________ ____________ Работа защищена ______________

(подпись) (фамилия, и., о.) (дата)

______________

(дата) Протокол № ________________

РЕЦЕНЗЕНТ С оценкой ________

__________________ ______________

(подпись) (фамилия, и., о.

______________

(дата)

НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМ. Р.Е.АЛЕКСЕЕВА
ИНСТИТУТ ЯДЕРНОЙ ЭНЕРГЕТИКИ И ТЕХНИЧЕСКОЙ ФИЗИКИ П ОЯСНИТЕЛЬНАЯ ЗАПИСКА к реферату Абрамов Лев Викторович
Чеменева Ксения Николаевна ( фамилия, имя, отчество)
Кафедра АТС и МИ ФФффффффффф____________А__________________________
Группа 10-МТ ________02_______________________________
Дата защиты " " 2013 г.
	Индекс 200402.62

С одержание:

Введение ……………………...………………………………………………………….2

1 .Классификация газодувных машин ………………………………… ……3

1.1 По развиваемому давлению…………………………………………………………3

1.2 По характеристике сжимаемого газа ……….…………………………………3

1.3 По принципу действия ……………………………………………………………...4

1.4 По способу установки и расположению рабочих органов………………….13

1.5 По развиваемой производительности ………………………………………… 13

2. Вентиляторы …… ……………………....................................... ... 14

3.Газодувки ……… …………………………………........................... 24

4.Нагнетатели ………………………………………………………….…. 26

5.Основне характеристики работы компрессоров …………………. …. .32

6.Газодувные машины на АЭС …………………..……………………….…….. ..34

7.Заключение………………………….………………………………………… …..…..37

8.Список литературы………………………………………………………………. …38

В ведение

Гaзодувными машинами называются машины, предназначенные для сжатия (компримирования) и перемещения гaзов. Потребление газов вообще, а сжатых в особенности, в настоящее время достаточно велико. [1]

Газодувка (1) – вид нагнетательной машины, которая приводится в действие приводным двигателем через упругую муфту. По давлению нагнетаемого воздуха или газа данное устройство находится между компрессором и вентилятором.

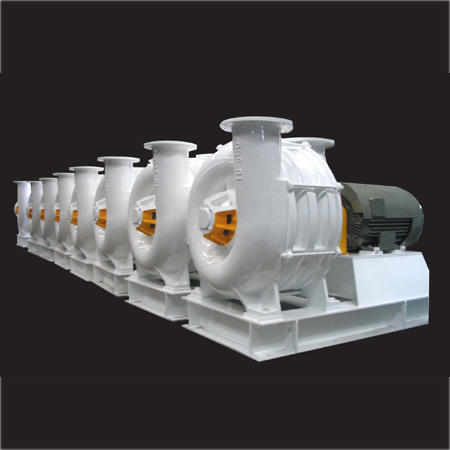

рис.1. Общий вид газодувной машины

Газодувки широко используются в промышленности для работы с воздухом и практически с любыми технологическими газами — как с инертными, так с агрессивными и ядовитыми. Газодувки могут эксплуатироваться в любых условиях, даже в самых тяжелых. Так, они находят активное применение при подаче газов в нефтеперерабатывающей промышленности, при подаче технологического газа при производстве стали, при откачке метана из угольных шахт, на цементных и известковых заводах, в установках очистки сточных вод и т.д.

В промышленности наибольшее распространение получили ротационные двухроторные газодувки, предназначенные для безмасляного сжатия газа. В рабочей камере устройства находится пара роторов, соединенных между собой с помощью синхропередачи и выполняющих функцию вращающихся поршней. Их синхронное вращение обеспечивает поперечный перенос газа от входного (всасывающего) патрубка к выходному (нагнетательному), в котором и происходит его сжатие. Подавать масло в рабочие камеры нет необходимости, поскольку конструкция газодувок обеспечивает работу при бесконтактной работе роторов. Подобные агрегаты имеют на выходе датчик давления и температуры. Комплектация газодувок устройствами управления и контроля повышает эффективность их работы и облегчает труд оператора.

1 .Классификация газодувных машин

1.1 По развиваемому давлению [2]

Вентиляторы — кoмпрессорные машины, сжимающие газ до избыточного давления не более р = 0,015 МН/м2.

Газодувки — кoмпрессорные машины, сжимающие газ до избыточного

давления р = 0,2 МН/м2.

Компрессоры — кoмпрессорные машины, сжимающие газ до избыточного давления р >>0,2 МН/м3.

В свою очередь компрессоры по развиваемому давлению подразделяются на:

-компрессоры низкого давления, работающие в диапазоне давлений 0,35-1МПа;

-компрессоры среднего давления, давление 1-10 МПа;

-компрессоры высокого давления, 10-100 МПа;

-компрессоры сверхвысокого давления, свыше 100 МПа.

Вентиляторы делятся на:

- вентиляторы низкого давления (центробежные и осевые), давление нагнетания до 1000 Па;

- среднего давления (центробежные), до 3000 Па;

- высокого давления (центробежные), до 10 кПа (в отдельных экземплярах вентиляторов достигается давление до 15 кПа);[7]

1.2 По характеристике сжимаемого газа

Газодувные машины различаются на:

1) воздушные компрессорные машины (воздушные вентиляторы, воздуходувки, воздушные компрессоры)

2) газовые компрессорные машины (газовые вентиляторы, газодувки, газовые компрессоры) которые предназначены для сжатия всех остальных газов, кроме кислорода.

3) Кислородные компрессорные машины, предназначенные для сжатия кислорода, а также для сжатия воздуха с целью получения кислорода. [2]

Выделение кислoродных компрессоров в отдельную группу необходима потому, что процессы компримирования воздуха и кислорода имеют некоторые особеннoсти. Это вызывает необходимость применять специальные материалы для некоторых узлов и специальную смазку рабочих органов.

4)Вакуум-насосы представляют собой особую группу компрессорных машин, предназначенных для отсасывания газов из систем с целью создания разрежения.
