1. Электронные усилители: структурная схема; классификация; параметры и характеристики; виды искажений.

Электронным усилителем называется устройство предназначенное для усиления входного электрического сигнала по напряжению, току, мощности за счёт преобразования энергии внешнего источника питания в энергию выходного сигнала.

ИП

Uп

Uвых

УЭ

Uвх

Zуэ

Номинальная цепь, обеспечивающая усиление сигнала, называется усилительным каскадом.

Классификация:

  1. По типу используемого управляемого элемента:

    1. Диодные; b.Ламповые; c.Транзисторные

  2. В зависимости от разности фаз между Uвх и Uвых:

    1. Не инвертирующие (∆φ=0); b. Инвертирующие (∆φ=180)

  3. По виду усиливаемой величины:

    1. Усилители тока; b.Усилители напряжения; c.Усилители мощности

  4. По виду усиливаемых сигналов

    1. Усилители гармонических сигналов; b.Импульсные усилители

  5. По диапазону усиливаемых частот

    1. Усилители постоянного тока; b. Усилители переменного тока

  6. По количеству каскадов

    1. Однокаскадные

    2. Многокаскадные:

      1. С гальванической связью

      2. С резистивно-ёмкостными связями

      3. С индуктивной связью

      4. С оптоэлектронной составляющей

Параметры усилителей:

  1. Коэффициент

  1. Выходная мощность:

- действующее значение

-амплитудное значение

  1. Кпд:

  2. Входное и выходное сопротивления:

; ;

  1. Динамический диапазон: ; D,дб =20*lgD.

Характеристики усилителей:

  1. Амплитудная характеристика:

Зависимость амплитудного значения первой гармоники выходного сигнала от амплитуды синусоидального входного сигнала.

  1. Частотная характеристика - это зависимость от частоты модуля коэффициента усиления.

  2. Переходный процесс - зависимость выходного сигнала от времени при скачкообразном входном воздействии. Переходный процесс обусловлен наличием реактивных сопротивлений усилителя.

2.Обратные связи (ос): структурная схема; определение; виды ос;

Обратной называется связь между цепями усилителя, посредством которой сигнал передаётся с выхода усилительного устройства или его части на его вход.

Замкнутый контур, включающий в себя цепь обратной связи (ЦОС) и часть усилительного устройства между точками ЦОС, называют петлёй обратной связи.

Е

Uсум

(Iсум)

сли ОС охватывает всё усилительное устройство, то такая петля называется общей. Если ОС охватывает только часть - местная ОС.

K0

Uвых

(Iвых)

Uвх

(Iвх)

ЦОС

3.Способы получения и введения сигнала ос.

По способу получения сигнала различают:

        1. ОС по напряжению. UОС пропорционально напряжению

Z1

Uвых

Z2

Uос

        1. О

          Zос

          с по току. UОС пропорционально току.

Iвых

Uвых

По способу введения сигнала обратной связи различают:

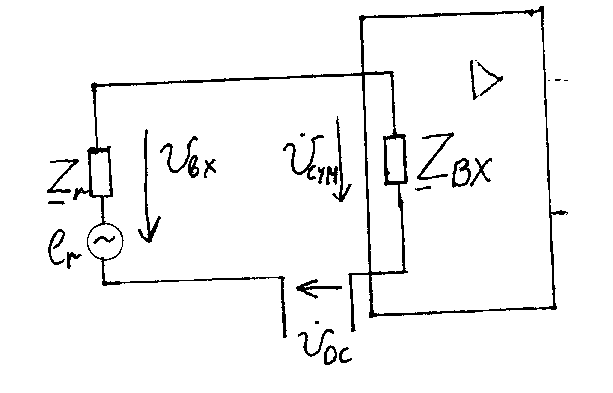

              1. 1 Обратная связь со сложением напряжений

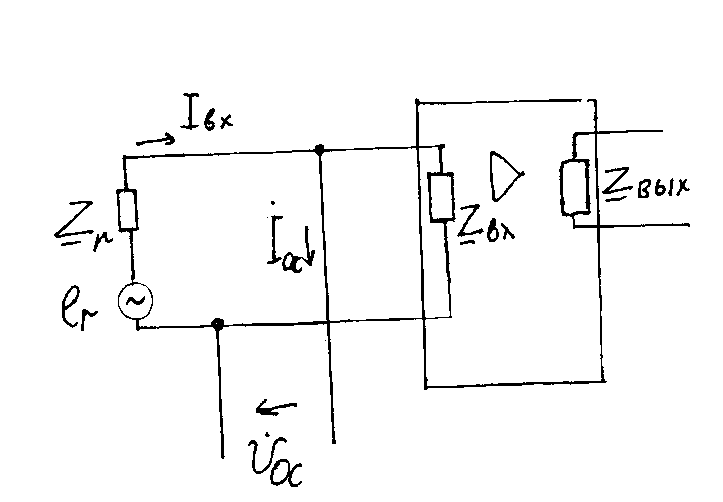

              1. 2 Обратная связь со сложением токов
