3. Расчет несущей способности грунта по 1 группе предельных состояний.

	Песок пылеватый	Глина	Суглинок
	24	12	15
	5,272	0,9	1,35
	9,808	3,058	3,94
	19,544	9,396	10,98
	0	10	21
	16,3	15,5	16,1

4. Разработка вариантов фундамента.

Для расчета варианта фундамента выбираю фундамент №3, как наиболее загруженный по второму сочетанию нагрузок: N_0II= 3600Н.

4.1. Фундамент на естественном основании.

4.1.1. Выбор глубины заложения.

а) d > d_f

d_f = d_fⁿ* k_n, где

d_fⁿ= 1,16 м – нормативная глубина промерзания, определяемая по схематической карте нормативных глубин промерзания суглинков и глин;

k_n= 1,1 – коэффициент, учитывающий влияние теплового режима сооружения;

d_f= 1,1* 1,16= 1,28 м.

б) d > 0,5м

в) d_f = 2+0,5+0,2= 2,7 м

Исходя из конструктивных соображений принимаем d=3,5м.

4.1.2. Ориентировочная площадь подошвы фундамента.

А= N_II/ (R_b=1- γ_m* d), где

N_II= 3600 кН;

Принимаю γ_m= 16 кН/ м³, т.к. есть подвал;

d= 3,0 м;

А= 3600/ (189,76- 16* 3,5)= 27м².

4.1.3. Определение размеров b и l:

Ширина подошвы:

Принимаю ширину подошвы фундамента b = 4 м, а его длину l = 6,8 м.

4.1.4. Конструирование фундамента.

4.1.5. Сопоставление давления по подошве фундамента и расчетного сопротивления грунта основания.

p_II= (N_II0+ N_f+ N_g)/ А, где

кН

кН

p_II= (3600+ 477,8+876,2)/ (4* 6,8)= 182,13 кПа.

R=189,76кПа

[R- p_II]/ R* 100%= [189,76- 182,13]/ 189,76* 100%= 4,0%< 10%

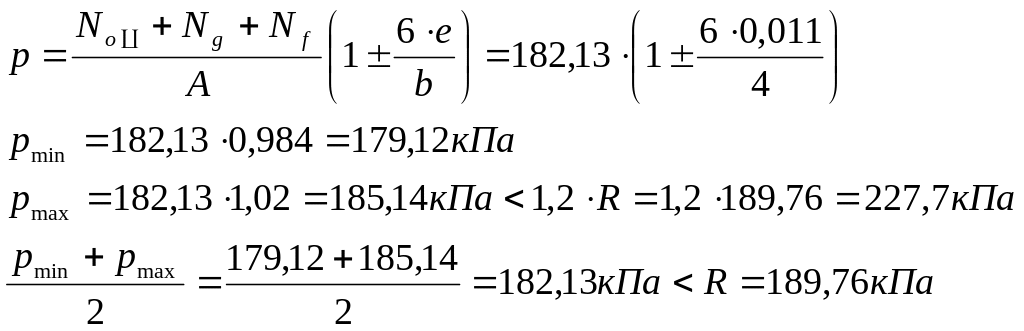

4.1.6. Учет внецентренного нагружения.

4.1.7. Расчет на продавливание.

4.1.8. Расчет осадки фундамента методом послойного суммирования.

S= βΣ (σ_zpi* h_i)/ E_i;

β= 0,8;

p_II= 182,13 кПа;

Вертикальные напряжения от собственного веса грунта:

σ_zg0=^/_II* d= 19* 3,5= 66,5 кПа;

Дополнительные вертикальные напряжения от внешней нагрузки:

σ_zр0=р_II - σ_zg0= 182,13-66,5= 115,63 кПа;

σ_zpi= σ_zр0 * α, где

α= f(l/ b; 2z/ b)– определяется по табл. 1 приложения 2 СНиП 2.02.01-83*.

z=hi<0,4*b=0,4*4=1,6м. Возьмем z=1,5м.

грунт	номер точки	z	2z/b	Gzgi	альфа	Gzpi		E
суглинок	1	0	0	66,5	1	115,63		12000
	2	1,5	0,75	95	0,876	101,2919	108,4609
	3	3	1,5	123,5	0,6019	69,5977	85,44479
	4	4,5	2,25	152	0,395	45,67385	57,63577
	5	6	3	180,5	0,0828	9,574164	27,62401

Мощность сжимаемого слоя Нс=6 м. Осадку вычисляем по следующей формуле:

Осадка фундамента 2,79 см меньше предельно допустимой осадки фундаментов .
