Зак "Си Гуард" (Швейцария)

Рис. 2. ЗАК "Си Гуард"

ТТХ ЗАК:

Калибр 25 мм

скорострельность, выстр./мин. 3400

начальная скорость полета снаряда, м/с 1470

дальность обнаружения цели 10км

эффективная дальность стрельбы 0.5...1.5км

время открытия огня, сек. 2...3

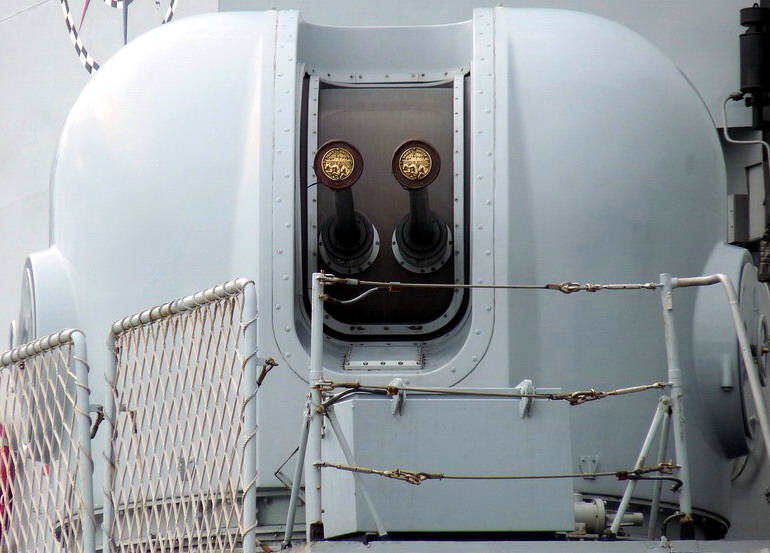

Зак "Дардо" (Италия)

«Дардо» (англ. Dardo) – зенитно-артиллерийский комплекс, разработанный по заказу ВМС Италии. Состоит на вооружении ВМС Италии, а также ВМС Венесуэлы, ВМС Перу, ВМС Ирака, ВМС Малайзии, ВМС Южной Кореи. Предназначен для противоракетной и противовоздушной обороны корабля. «Дардо» имеет наиболее крупный калибр из всех существующих ЗАК.

Комплекс включает в себя башенную установку Breda Compact type 70, РЛС управления огнём SPG-74, компьютер и пульт управления.

Артиллерийскую часть комплекса составила спаренная установка 40-миллиметровых автоматических пушек Bofors L70, разработки шведской фирмы «Бофорс», которые производятся «Бреда мекканика» по лицензии. Орудия действуют за счёт отдачи ствола, отличаются надёжностью и точностью, скорострельность на один ствол – 300 выстрелов в минуту.

ТТХ ЗАК:

калибр орудия, мм. 40

скорострельность, выстр./мин. 600

начальная скорость полета снаряда, м/с 1000

боекомплект, снарядов 736

дальность захвата цели РЛС, км. 12

Зенитный артиллерийский комплекс "Мириад" (Италия)

Зенитный артиллерийский комплекс ближнего действия Мириад (итал. MYRIAD) (рис. 15), создан совместно итальянскими фирмами «Контравес итальяна», «Бреда мекканика», «Элеттроника Сан-Джорджио» («Элсаг») и «Селения».

Зенитный артиллерийский комплекс MYRIAD является автономной системой корабельного оружия. Его основные функциональные подсистемы – спаренная палубно-башенная АУ «Бэрадж» с 25-мм семиствольными пушками KBD и радиолокационная подсистема, управления огнем. Каждая пушка KBD выполнена с вращающимся блоком стволов, имеет скорострельность 5000 выстр./мин, что позволяет создавать высокую плотность огня в расчетном «окне» и обеспечивать практически одновременное попадание нескольких снарядов в БЧ ракеты. Расположенный в подпалубном помещении магазин на 2000 готовых к немедленному использованию выстрелов состоит из четырех секций коробчатой формы (по две на пушку). Система питания беззвеньевая, с двойными трактами подачи выстрелов в приемники пушек из секций магазина и возвращения стреляных гильз в последний. Такое конструктивное решение позволяет снаряжать секции каждой пушки разными боеприпасами (например, одну секцию – патронами с бронебойными подкалиберными снарядами ударно-кинетического действия, а другую – патронами с осколочно-фугасными снарядами), что дает возможность быстро менять вид боеприпаса при переносе огня с одной цели на другую.

Для поражения ПКР предназначается боеприпас с бронебойным подкалиберным снарядом (начальная скорость 1270 м/с) с вольфрамовым сердечником (диаметр 14,5 мм, масса 156 г), имеющим небольшое аэродинамическое сопротивление. В сочетании с достаточно высокой начальной скоростью это обеспечивает малое время его полета до цели (0,41 с на 500 м и 0,84 с на 1000 м) и высокую энергию удара (96 кДж при попадании в неподвижную цель, находящуюся в 1000 м от ЗАК). Такая кинетическая энергия сердечника считается достаточной для пробивания гетерогенной многослойной лобовой брони ПКР и детонации ее ВВ.

Автоматика пушек и системы питания работает от внешних источников энергии. Управление боевой работой осуществляется микропроцессорами. В конструкции АУ есть предохранительное устройство, предотвращающее ее повреждение, а также поломку системы питания в результате затяжных выстрелов. Наличие такого устройства гарантирует мгновенную остановку стрельбы из той пушки, в которой при очередном срабатывании ее стреляющего механизма отсутствует нарастание давления пороховых газов на конструкцию затвора. Вторая пушка при этом продолжает вести огонь. Масса АУ со снаряженным магазином 7,7 т.

В подсистеме управления огнем ЗАК MYRIAD используются две РЛС: обнаружения и сопровождения на больших дальностях (работает в диапазоне 35 ГГц) и точного сопровождения на малых дальностях (95 ГГц). Установленный на крыше стеклопластиковой защиты башни антенный пост РЛС стабилизирован по трем осям. Выносной пульт управления с развитой системой средств отображения обслуживается одним оператором. Он главным образом контролирует состояние и функционирование ЗАК, поскольку комплекс работает в основном в автоматическом режиме. В случае необходимости оператор может осуществлять ручной ввод данных через клавишную панель пульта. Артустановка, РЛС и пульт управления связаны специальной шиной данных, обеспечивающей полное дублирование для вычислительной и командной систем комплекса. Кроме того, применение такой шины позволяет автоматизировать наладку ЗАК с точностью, необходимой для динамической компоновки его функциональных подсистем.

Фирмы-разработчицы намерены предложить ЗАК MYRIAD для оснащения строящихся кораблей ВМС Италии вместо 40-мм ЗАК «Дардо».

Таблица 1

ОСНОВНЫЕ ТТХ АРТУСТАНОВОК МЗА

марка АУ, калибр, длина ствола в калибрах	страна	кол. стволов	Дстр км	масса снаряда кг	начальная скорость полета снаряда м/с	скорострельность выстр/мин	боекомплект
1	2	3	4	5	6	7	8
АК-726 76,2/59	Россия	2	11,6*	5,9	980	180-200	600
КОМПАКТ ОТО МЕЛАРА 76, 2/62	Италия	1	16	6,2	927	85	115
АК-725 57/75	Россия	2	7,4*	2,8	1020	400	1000
ТАК-57/70 57/70	Швеция	1	14.0	2,4	1025	200	168
АК-630 30/54	Россия	6	4,5*	0,38	1020	4500-5000	3000
ВУЛКАН ФАЛЛАНКС 20/76	США	6	4.0	0,1	1030	3000	950

Таблица 2

ОСНОВНЫЕ ТТХ АРТУСТАНОВОК СРЕДНЕГО КАЛИБРА

марка АУ, калибр, длина ствола в калибрах	страна	кол. стволов	Дстр км	масса снаряда кг	начальная скорость полета снаряда м/с	скорострельность выстр/мин	боекомплект
1	2	3	4	5	6	7	8
МК-45 мод.0 127/54	США	1	24	31,8	808	20	20
Ото Мелара 127/54	Италия	1	24	31,8	808	45	66
МК-8 114/45	Англия	1	22	21	869	25	16
ТАК-120/46	Швеция	1	18,5	21	802	80	52
АК-100 100/59	Россия	1	21,3	15,6	880	60	324
100/55 мод.АСА	Франция	1	17	13,5	870	60	35
