5 Определение допусков и посадок резьбового соединения

5.1 Исходные данные для выполнения задания

Задано резьбовое соединение – М18 х1-6H/6g.

Расшифровка резьбового соединения:

Буква М обозначает метрическую резьбу, первая цифра – номинальный наружный диаметр резьбы D(d) мм, через знак х обозначение шага резьбы

Р = 1 мм, 6H - в числителе поле допуска по среднему и внутреннему диаметрам гайки, 6g – в знаменателе – поле допуска по среднему и наружному диаметрам болта.

5.2 Определение номинальных диаметров резьбы

Номинальные диаметры резьбы определяем по формулам:

средний диаметр d₂(D₂) = d – 1 + 0,35 = 18 – 1 + 0,35 = 17,35 мм;

внутренний диаметр d₁(D₁) = d – 2 + 0,917 = 18 – 2 + 0,917 = 16,917 мм.

5.3 Определение предельных отклонений диаметров резьбы гайки и болта

По [3, таблица 31] определяем предельные отклонения диаметров резьбы гайки – М18 х1-6Н.

Нижнее отклонение для всех диаметров (D₂, D₁, D) EI = 0.

Верхние отклонения: для среднего диаметра D₂ – ES₂ = +160 мкм;

для внутреннего диаметра D₁ - ES₁ = +236 мкм;

для наружного диаметра D - ES не регламентируется.

Предельные размеры и допуски среднего TD₂ и внутреннего TD₁ диаметров определяются по формулам

D _min = D + EI = 18 + 0 = 18 мм;

D_{2 max} = D₂ + ES₂ = 17,35 + 0,16 = 17,51 мм;

D_{2 min} = D₂ + EI₂ = 17,35 + 0 = 17,35 мм;

D_1max = D₁ + ES₁ = 16,917 + 0,236 = 17,153 мм;

D_{1 min} = D₁ + EI₁ = 16,917 + 0 = 16,917 мм.

Допуски диаметров гайки TD₂ = ES₂ – EI₂ = +160 – 0 = 160 мкм;

TD₁ = ES₁ – EI₁ = +236 – 0 = 236 мкм.

По [8, таблица 32] находим предельные отклонения диаметров болта –

М18х1-6g:

верхнее отклонение для всех диаметров (d_2,, d₁, d), одинаково и равно es = -26 мкм, нижнее – для d - ei = -206 мкм;

для d₂- ei₂ = -144 мкм;

для d₁ – ei₁ – не регламентируется.

По формулам определяем предельные размеры диаметров и допуски среднего Td₂ и наружного Td диаметров резьбы:

d _max = d + es = 18 + (-0,026) = 17,974 мм;

d _min = d + ei = 18 + (-0,206) = 17,794 мм;

d_{2 max} = d₂ + es₂ = 17,35 + (-0,026) =17,324 мм;

d_{2 min} = d₂ + ei₂ = 17,35 + (-0,144) = 17,206 мм;

d_{1 max} = d₁ + es = 16,917 + (-0,026) = 16,891 мм.

Допуски диаметров болта:

Td₂ = es₂- ei₂ = -26 – (-144) = 118 мкм;

Td = es – ei = -26 – (-206) = 180 мкм.

Зазоры по среднему диаметру, определяющие посадку резьбового соединения определяем по формулам:

S_{2 max} = ES₂ – ei₂ = +160 – (- 144) = 304 мкм;

S_{2 min} = EI₂ – es₂ = 0 – (-26) = 26 мкм.

Результаты вычислений показаны в таблицах 5.1 и 5.2.

Таблица 5.1 – Величины параметров резьбы гайки

Диаметры гайки, мм	Предельные отклонения, мкм		Предельные размеры, мм			Допуски, мкм
	нижнее	верхнее		наибольший	наименьший
D = 18 D2= 17,35 D1= 16,917	0 0 0	-- +160 +236		-- 17,51 17,153	18 17,35 16,917		- TD2=160 TD1=236

Таблица 5.2 – Величины параметров резьбы болта

Диаметры болта, мм	Предельные отклонения, мкм		Предельные размеры, мм		Допуски, мкм
	нижнее	верхнее	наибольший	наименьший
d = 18 d2= 17,35 d1= 16,917	-206 -144 --	-26 -26 -26	17,974 17,324 16,891	17,794 17,206 --	Td = 180 Td2= 118 --

5.4 Построение схемы расположения полей допусков и профильной схемы резьбового соединения.

На рисунке 5.1 построена схема расположения полей допусков и профильная схема резьбового соединения.

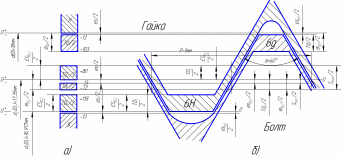

Рисунок 5.1- Схема расположения полей допусков (а) и профильная схема(б) резьбового соединения М18 х1-6H/6g

При построении следует учитывать, что на половине профиля резьбы, как и на схемах расположения полей допусков, откладываются половины допусков.

5.5 На эскизах резьбового соединения внутренней и наружной резьбы (рисунок 5.2) нанести условные обозначения, размеры и указать шероховатость резьбовых поверхностей.

Рисунок 5.2 – Обозначение резьбового соединения: а – в сборе М18 х1-6H/6g; б – внутренней резьбы М18 х1-6H; в – наружной резьбы М18 х1-6g
