2 Состав и структура сапр

Проектирующие подсистемы включают в себя следующие компонен­ты: техническое обеспечение, математическое обеспечение, программное обеспечение, информационное обеспечение, лингвистическое обеспечение, методическое обеспечение, организационное обеспечение.

САПР является организационно-технической системой, в которую входят комплекс средств автоматизации проектирования (КСАП), связанный с пользователями, занимающимися проектированием. КСАП включает в се­бя (рис.З) комплекс средств видов обеспечения (математическое, лингвисти­ческое и т.д.), программно-методический комплекс (Г1МК) и программно- технический комплекс (ПТК) [1]:

ПМК делятся на общесистемные и базовые. Общесистемные комплек­сы предназначены для выполнения унифицирующих обслуживающих проце­дур, таких как автоматизированное управление проектированием, управление базами данных, поиск и передача информации, выполнение общетехниче­ских расчетов и машинной графики. Эти комплексы обычно не зависят от объектов проектирования. Они выступают в качестве среды, в которой функ­ционируют базовые и программно-методические комплексы.

Базовые комплексы подразделяются на проблемно-ориентированные и объектно-ориентированные. Первые предназначены для выполнения унифи­цированных проектных процедур, вторые для проектирования объектов оп­ределенных классов или их составляющих.

ПТК представляют собой совокупность ПMKс компонентами техни­ческого обеспечения. Они подразделяются на автоматизированные рабочие места (АРМ) и центрально-вычислительные комплексы (ЦВК).

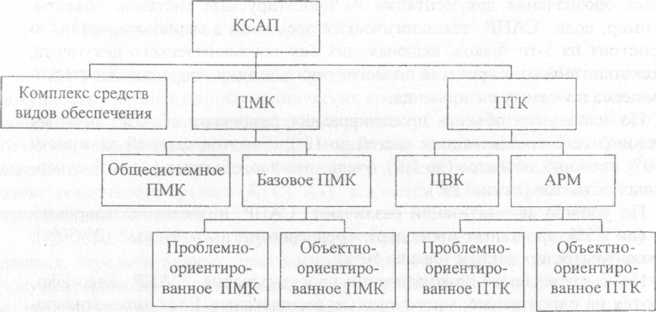

Рисунок 3

АРМ служит для выполнения следующих функций:

ввода, вывода, редактирования и преобразования текстовой и графической информации;

выполнения программ проектных процедур в диалоговом режиме;

формирования архивов проектных решений и проектных операций;

осуществления взаимодействия с другими АРМ и ЦВК.

ЦВК предназначен для объединения действий совокупности АРМ в единый процесс проектирования, хранения и представления информации из банка данных САПР, а также для увеличения вычислительных мощностей отдельных АРМ.

Экзаменационный билет 3

1 Классификация сапр

Классификация САПР используется для стандартизации, типизации, унификации систем и для оценки качества автоматизации проектирования. САПР классифицируют: по типу объекта проектирования, по разновидности объекта проектирования, по сложности объекта проектирования, по уровню автоматизации проектирования, по комплексности автоматизации проекти­рования, но характеру выпускаемых документов, по количеству выпускае­мых документов, по коду количества уровней и структур технического обес­печения.

По типу объекта проектирования различают САПР изделий машино­строения, технологических процессов, объектов строительства, организаци­онно-технических систем и т.п. По разновидности объекта проектирования САПР классифицируют в зависимости от отраслей промышленности; в каждой отрасли действует своя система обозначения документации на проектируемые системой объекты. Например, если САПР технологических процессов в машиностроении, то код состоит из 5-ти знаков, включающих вид технологического документа, вид технологического процесса по методу организации, вид технологическо­го процесса по методу выполнения.

По сложности объекта проектирования различают САПР: простых объектов (число составляющих частей до 10²), объектов средней сложности (до 10³), сложных объектов (до 10⁴), очень сложных объектов (до 10⁶), супер- сложных объектов (свыше 10⁶).

По уровню автоматизации различают САПР: низкоавтоматизирован­ные (до 25% проектных процедур); среднеавтоматизированные(25-50%); высокоавтоматизированные (свыше 50%).

По комплексности автоматизации проектирования САПР классифи­цируются на одноэтапные; многоэтапные; комплексные. Если автоматизиро­ван один этап проектирования, то САПР считается одноэтапным, если все, то комплексным.

По характеру выпускаемых документов САПР подразделяются на пять групп в зависимости от вида проектных документов: на бумажных но­сителях; на машинных носителях; на фотоносителях; на комбинированных носителях; резервная группа.

По количеству проектных документов различают САПР малой (N_m)<10⁵), средней (10⁵<N_n„< 10⁶) и высокой производительности (N_nд> 10⁶).

По количеству уровней и структур технического обеспечения САПР подразделяют на одно-, двух-, и трехуровневые. Основой одноуровневых яв­ляются АРМ или ЦВК, поэтому комплекс одноуровневых САПР позволяет решать несложные задачи без использования локальных вычислительных се­тей. Двухуровневые используют локальные вычислительные сети. Трехуров­невые САПР, имея технические средства двухуровневой системы, имеют устройства, позволяющие управлять каким-либо технологическим оборудованиям, например роботами, автоматами и т.п.

Приведенная классификация САПР неокончательная, т.к. структура и состав САПР в связи с изменением КСАП постоянно обновляются.
