7.3 Расчет технико-экономических показателей выключателей в начале линии

Предварительно принимаем:

-Для варианта внешнего электроснабжения на 110 кВ выключатель

ВВУ-110Б-40/2000У1.

- для варианта внешнего электроснабжения на 35кВ выключатель

ВВУ-35Б-40/3150У1.

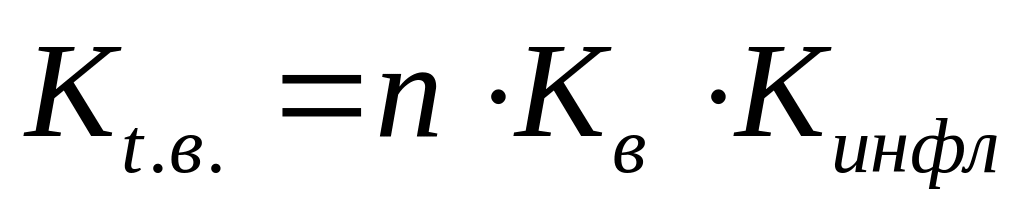

Капитальные вложения в выключатели с учетом транспортировки и монтажа, тыс.руб.:

, (49)

где n- количество выключателей,

- коэффициент инфляции.

,

.

Издержки на обслуживание и ремонт выключателей, тыс.руб.:

,

.

Дисконтированные издержки ДИ на высоковольтные выключатели, тыс. руб.:

,

(50)

,

.

Результаты расчета приведены в таблице 18.

Таблица 18 – Технико-экономические показатели выключателей

Показатель	110 кВ	35 кВ
	ВВУ-110Б-40/2000У1	ВВУ-35Б-40/3150У1
, тыс.руб.	11108,16	6061,44
, тыс.руб.	655,381	357,625
, тыс.руб.	13470,662	7350,598

Таблица 19 – Результаты расчета дисконтированных издержек вариантов внешнего электроснабжения

U, кВ	ЛЭП	ГПП, тыс.руб.				Выключатели, тыс.руб.			Итог, тыс.руб.
	, тыс.руб.
35	24531,630	1510,744	852,857	14455,2	21101,651	6061,44	357,625	7350,598	52983,879
110	19959,530	1163,259	968,497	16415,2	22626,893	11108,16	655,381	13470,662	56057,085

К исполнению принимается вариант внешнего электроснабжения напряжением 35 кВ сечением кабеля 120 мм² , ГПП-35-IV-2х10000 А2.

8 Определение капитальных затрат на схему внутреннего электроснабжения

8.1 Определение капитальных затрат на кабельные линии

Определение капитальных затрат произведено на примере кабельной линии ГПП-КТП1 для первого варианта.

Капитальные вложения в КЛ с учетом строительных работ при прокладке кабеля в траншее, тыс. руб.:

, (51)

где – стоимость 1 км линии, тыс. руб./км,

n – число кабелей,

= 80 – инфляционный коэффициент.

.

Капитальные вложения в КЛ с учетом транспортировки и монтажных работ, тыс. руб.:

.

Потери мощности в КЛ, кВт:

, (52)

.

Потери электроэнергии, МВт·ч/год:

, (53)

.

Стоимость электроэнергии, руб/кВт·ч:

, (54)

где А = 869,337 руб/кВт – ставка за заявленный максимум в месяц;

В = 1,156 руб/кВт·ч – ставка за 1 кВт·ч потребленной активной мощности.

.

Стоимость потерь электроэнергии, тыс. руб./год:

, (55)

.

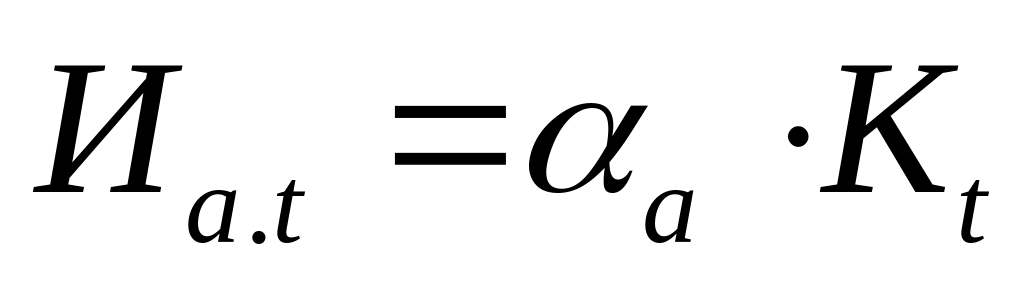

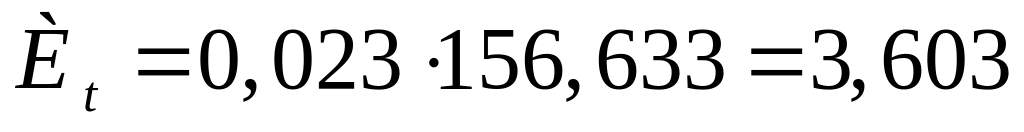

Стоимость отчислений на обслуживание и амортизацию, тыс. руб./год:

, (56)

.

,

.

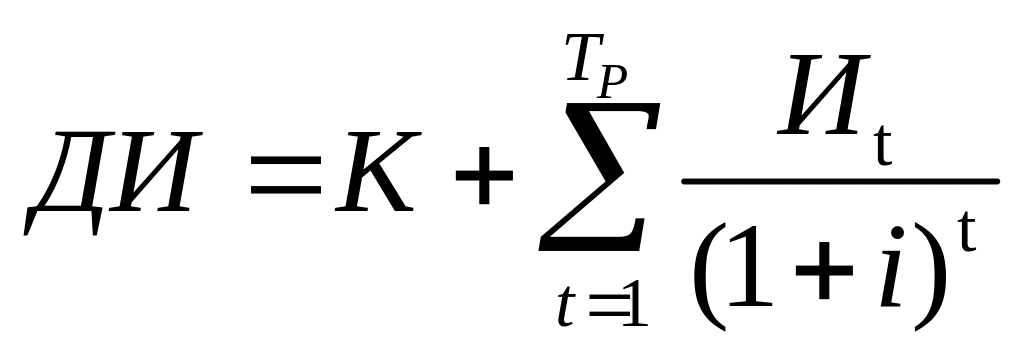

Дисконтированные издержки для КЛ определяются по формуле, тыс. руб.:

, (57)

Таблица 20
