9.4 Выбор варианта компенсации реактивной мощности

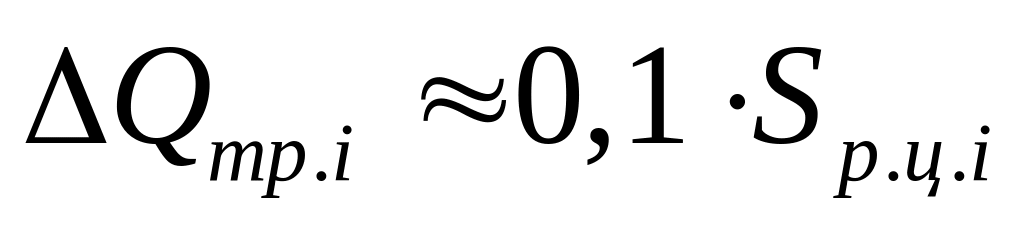

Потери мощности определим приближенно по выражениям :
;
.
Расчеты потерь электрической энергии и издержек на возмещение потерь электрической энергии для вариантов компенсации реактивной мощности сведены в таблицы 27, 28.
Потери активной электрической энергии, тыс.кВтч/год :
. (80)
Издержки на возмещение потерь электрической энергии определяются по выражению, тыс.руб.:
. (81)

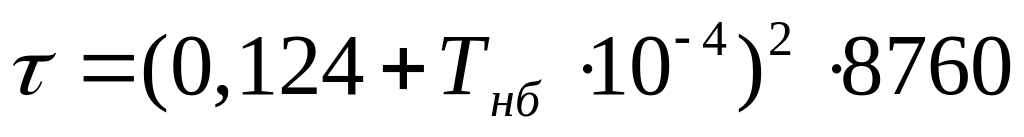

Время максимальных потерь , ч:
,
(82)
.
Стоимость потерь электроэнергии, руб/кВт·ч:
, (83)
где А = 805,89 руб/кВт – ставка за заявленный максимум в месяц,
В = 0,729 руб/кВт·ч – ставка за 1 кВт·ч потребленной активной мощности.
.
Таблица 27 – Расчет потерь электрической энергии для варианта 1
№КТП |
Sном.тр |
Рр |
Qр—Qк.ст |
Sр |
квар |
кВт |
Тыс.кВтч/год |
Ипот, тыс. |
кВА |
кВт |
квар |
кВА |
Руб/год |
||||
1 |
630 |
799,463 |
514,518 |
950,721 |
95,072 |
28,522 |
145,836 |
551,406 |
2 |
630 |
765,418 |
399,714 |
863,502 |
86,35 |
25,905 |
132,457 |
500,821 |
3 |
1000 |
1164,17 |
643,597 |
1330,229 |
133,023 |
39,907 |
204,051 |
771,516 |
4 |
630 |
695,209 |
510,636 |
862,592 |
86,259 |
25,878 |
132,318 |
500,293 |
5 |
630 |
716,276 |
526,11 |
888,731 |
88,873 |
26,662 |
136,327 |
515,453 |
6 |
630 |
721,039 |
534,676 |
897,65 |
89,765 |
26,930 |
137,695 |
520,626 |
7 |
1000 |
1082,4 |
819,104 |
1357,395 |
135,739 |
40,722 |
208,218 |
787,272 |
8 |
630 |
797,976 |
548,732 |
968,438 |
96,844 |
29,053 |
148,554 |
561,682 |
9 |
1000 |
1121,02 |
693,865 |
1318,383 |
131,838 |
39,551 |
202,234 |
764,646 |
10 |
630 |
695,174 |
411,092 |
807,628 |
80,763 |
24,229 |
123,886 |
468,414 |
11 |
1000 |
1071,43 |
690,353 |
1274,578 |
127,458 |
38,237 |
195,514 |
739,240 |
12 |
630 |
714,285 |
460,235 |
849,717 |
84,972 |
25,492 |
130,343 |
492,825 |
Итого |
|
10343,86 |
6752,632 |
12369,56 |
1236,956 |
371,087 |
1897,433 |
7174,195 |
Таблица 28 – Расчет потерь электрической энергии для варианта 2
№КТП |
Sном.тр |
Рр |
Qр—Qк.ст |
Sр |
квар |
кВт |
Тыс.кВтч/год |
Ипот, тыс. |
кВА |
кВт |
квар |
кВА |
Руб/год |
||||
1 |
630 |
799,463 |
14,518 |
799,595 |
79,959 |
23,988 |
122,654 |
463,755 |
2 |
630 |
765,418 |
49,714 |
767,031 |
76,703 |
23,011 |
117,659 |
444,869 |
3 |
1000 |
1164,17 |
83,597 |
1167,168 |
116,717 |
35,015 |
179,038 |
676,943 |
4 |
630 |
695,209 |
10,636 |
695,29 |
69,529 |
20,859 |
106,654 |
403,260 |
5 |
630 |
716,276 |
26,11 |
716,752 |
71,675 |
21,503 |
109,946 |
415,707 |
6 |
630 |
721,039 |
34,676 |
721,872 |
72,187 |
21,656 |
110,732 |
418,677 |
7 |
1000 |
1082,4 |
59,104 |
1084,012 |
108,401 |
32,520 |
166,282 |
628,714 |
8 |
630 |
797,976 |
48,732 |
799,463 |
79,946 |
23,984 |
122,634 |
463,679 |
9 |
1000 |
1121,02 |
33,865 |
1121,531 |
112,153 |
33,646 |
172,038 |
650,474 |
10 |
630 |
695,174 |
11,092 |
695,262 |
69,526 |
20,858 |
106,650 |
403,243 |
11 |
1000 |
1071,43 |
90,353 |
1075,233 |
107,523 |
32,257 |
164,936 |
623,622 |
12 |
630 |
714,285 |
10,235 |
714,358 |
71,436 |
21,431 |
109,579 |
414,319 |
Итого |
|
10343,86 |
472,632 |
10357,57 |
1035,755 |
310,727 |
1588,802 |
6007,261 |
Капитальные вложения в конденсаторные установки , тыс.руб.:
, (84)
,
.
Издержки на обслуживание и ремонт, принимаемые в процентах от величины капитальных затрат, тыс.руб.:
, (85)
,
.
Издержки на амортизационные отчисления, принимаются в процентах от величины капитальных затрат, тыс.руб.:
, (86)
,
.

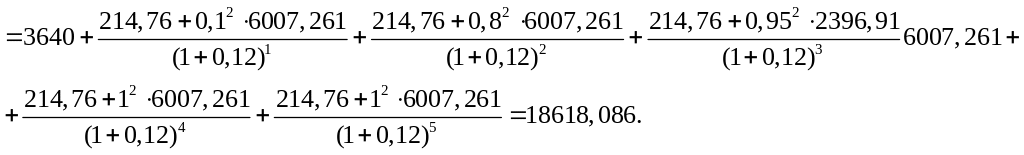

Дисконтированные издержки для каждого варианта КТП определяются по формуле, тыс. руб.:
, (87)
Дисконтированные издержки второго варианта получились меньшими. Таким образом для дальнейших расчетов выбираем второй вариант компенсации реактивной мощности: на шинах 0,4 кВ цеховых КТП устанавливаем компенсирующие устройства общей мощностью 7280 квар.
