Расчет согласующей цепи
В разрабатываемом АОМ используем схему согласования электрических сопротивлений генератора и пьезопреобразователя с распределенными параметрами в виде микрополосковой линии.
Для расчета согласующей цепи, вышеуказанного тракта, воспользуемся эквивалентной схемой пьезопреобразователя. Простейшую схему пьезопреобразователя можно представить как параллельное соединение R C цепей со следующими даннями (ориентировочно): С= 10 пф, Rиз=1 кОм, Zвх=50 Ом, Рэл.генер=150мВт
Входную электрическую мощность можно рассчитать через коэффициент отражения г по следующей формуле:
где Zвх –входное сопротивление линии передачи, Zн - сопротивление нагрузки.
Акустическая мощность с электрической входной связана выражением
РАК=k2·Рэл вх
где k (LiNbO3 )= 0.55- электромеханический коэффициент/
Простейший вариант согласования заключается в компенсации реактивной составляющей параллельной индуктивностью
и трансформацией сопротивления R к Zвх например используя четверть волновый трансформатор на длинной линии с волновым сопротивлением W
При этом необходимо проверить, чтобы электрическая полоса частот не обужала акустооптическую.
Оценка динамического диапазона
Д
инамический
диапазон -
DD
2
АОПЧ
по двум сигналам f1
и
f2
одинакового
уровня, критерием
верхней границы которого является
появление нелинейных составляющих на
частотах (2
f1-
f2)
и
(2
f2-
f1)
с
уровнем, превышающих чувствительность,
составляет 35 дБ. При уменьшении частотного
разноса между входными сигналами f1−
f
2≤
10

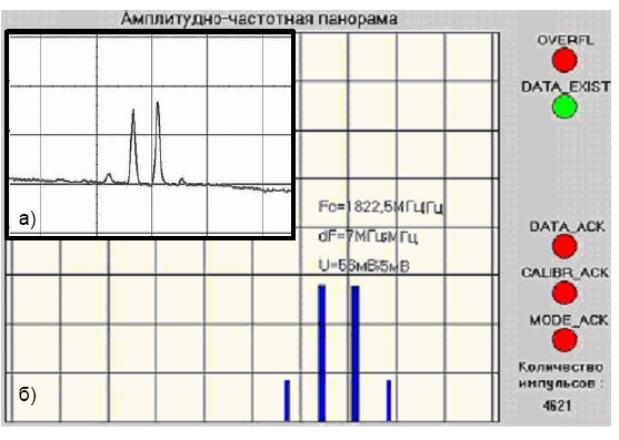

МГц он несколько уменьшается. Появление
комбинационных составляющих упомянутого
вида на видеовыходе
АОПЧ и на его амплитудно- астотной
панораме иллюстрируется рис.
При работе АОПЧ в автоматическом режиме они воспринимаются им как якобы присутствующие на входе радиосигналы. Продукты взаимной модуляции третьего порядка возникают, в основном, в АОД и, соответственно, параметр
где
и
относительные составляющие мощности
полезного сигнала частоты f1
и мощности помехового сигнала частоты
(2
f1-
f2)
и
(2
f2-
f1))
при условии, что мощность последнего
в заданное число раз превышает уровень
светового фона; J
n
(V
) - функция Бесселя первого рода n - го
порядка;
Д
инамический
диапазон -
DD
1
АОПЧ
по одному сигналу,
ограничиваемый сверху допустимой
погрешностью измерения амплитуды
входного сигнала, равной 0,5 дБ, составляет
порядка 30 дБ. Амплитудная характеристика

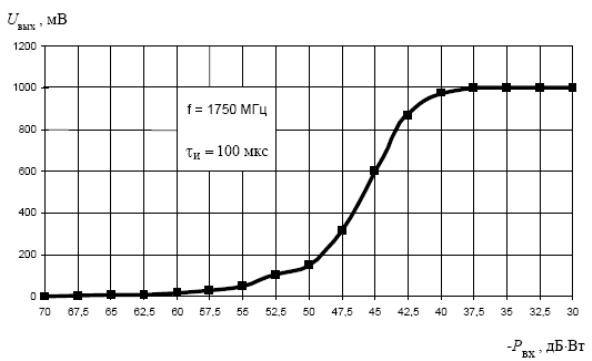

АОПЧ U
вых
=
ϕ(P
вх)
приведена
на рис . В АОПЧ на её формирование основное
влияние оказывает нелинейность АО
взаимодействия в АОД: на частоте fо
интенсивность
света в первом порядке дифракции
изменяется по закону
, а также нелинейность обратного преобразования в ПЗС светового сигнала в электрический. Этот же односигнальный динамический диапазон, лимитируемый погрешностью измерения частоты, составляет 60 дБ; он фактически ограничивается допустимым уровнем входных сигналов, который может выдержать входной усилитель СВЧ блока.
Динамический диапазон - DD 3, верхняя граница которого определяется мощностью P вх1 входного сигнала частоты f 1, при которой уровень мощности P вх 2 второго сигнала частоты f 2 подавляется уменьшается) на (1-2) дБ, составляет 40 дБ. При этом измерении значения f 1 и f 2попадали в полосу анализа, а значение мощности второго сигнала приходилось на линейную часть амплитудной характеристики АОПЧ. В соответствии с известным определением DD3 связан с эффектом сжатия, обусловленным генерацией мод взаимной модуляции второго порядка в нулевом порядке дифракции; для двух сигналов P вх1 и P вх 2, для каждого из которых эффективность равна V1 и V2, сжатие
вычисляется по формуле :
№ варианта заданий
Таблица №1
№ |
ПьезоПреобРазователь |
СветоЗвукопровод |
f0, МГц |
, МГц |
|
|
1 |
Ниобат лития LiNbO3 |
TeO2 Парателлурит |
50 |
20 |
1 |
90 |
2 |
Ниобат лития LiNbO3 |
TeO2 Парателлурит |
75 |
25 |
0.5 |
70 |
3 |
SiO2 кварц |
TeO2 Парателлурит |
100 |
30 |
2 |
20 |
4 |
BaTiO3 титонат бария |
LiNbO3 Ниобат лития |
200 |
60 |
1 |
20 |
5 |
PbMoO4 молибдат свинца |
LiNbO3 Ниобат лития |
300 |
120 |
0.5 |
30 |
6 |
ZnO окись цинка |
LiNbO3 Ниобат лития |
500 |
90 |
1 |
10 |
7 |
Ниобат лития LiNbO3 |
LiNbO3 Ниобат лития |
1000 |
20 |
3 |
20 |
8 |
ZnO окись цинка |
SiO2 Кристал кварц |
100 |
20 |
1 |
5 |
9 |
ZnO окись цинка |
SiO2 Кристал кварц |
200 |
30 |
0.5 |
8 |
10 |
Ниобат лития LiNbO3 |
SiO2 Кристал кварц |
250 |
40 |
2 |
10 |
11 |
Ниобат лития LiNbO3 |
GaP фосфид галлия |
400 |
100 |
1 |
15 |
12 |
Ниобат лития LiNbO3 |
GaP фосфид галлия |
500 |
200 |
0.5 |
10 |
13 |
ZnO окись цинка |
GaP фосфид галлия |
600 |
250 |
1 |
20 |
14 |
ZnO окись цинка |
GaP фосфид галлия |
800 |
300 |
3 |
30 |
15 |
LiNbO3 Ниобат лития |
LiNbO3 Ниобат лития |
2500 |
500 |
1 |
5 |
16 |
LiNbO3 Ниобат лития |
LiNbO3 Ниобат лития |
1500 |
300 |
1 |
10 |
17 |
Ниобат лития LiNbO3 |
TeO2 Парателлурит |
50 |
20 |
1 |
90 |
18 |
Ниобат лития LiNbO3 |
TeO2 Парателлурит |
75 |
25 |
0.5 |
70 |
19 |
SiO2 кварц |
TeO2 Парателлурит |
100 |
30 |
2 |
20 |
20 |
BaTiO3 титонат бария |
LiNbO3 Ниобат лития |
200 |
60 |
1 |
20 |
21 |
LiNbO3 Ниобат лития |
PbMoO4 молибдат свинца |
300 |
120 |
0.5 |
30 |
22 |
ZnO окись цинка |
LiNbO3 Ниобат лития |
500 |
90 |
1 |
10 |
23 |
Ниобат лития LiNbO3 |
TeO2 Парателлурит |
60 |
10 |
3 |
80 |
24 |
Ниобат лития LiNbO3 |
TeO2 Парателлурит |
70 |
20 |
0.5 |
70 |
25 |
SiO2 кварц |
TeO2 Парателлурит |
120 |
20 |
2 |
30 |
26 |
BaTiO3 титонат бария |
LiNbO3 Ниобат лития |
400 |
80 |
2 |
10 |
27 |
LiNbO3 Ниобат лития |
PbMoO4 молибдат свинца |
300 |
120 |
0.5 |
30 |
