1.8.2. Камерные печи с постоянной температурой рабочего пространства
Для нагрева заготовок под высадку и штамповку массой до нескольких килограммов часто используют очковые печи, которые могут быть поворотными или неподвижными. В стенках печи имеются отверстия — очки, в которые вставляют нагреваемые заготовки. Отапливают печи газом или мазутом. Горелочный камень располагают в поду. Продукты сгорания нагревают заготовки, а затем удаляются в трубчатый рекуператор, в который по воздухопроводу подается холодный воздух. По воздухопроводу нагретый воздух подается к топливосжигающему устройству. Очистку подины от окалины проводят через отверстия, закрываемые кирпичами.
Печи имеют мощность 100—150 кВт, обладают высокой производительностью и низким КПД, не превышающим 15 % вследствие малой эффективности рекуператора. Газы выходят из очков и смешиваются с окружающим воздухом. Затем смесь удаляется через рекуператор под зонт печи.
Камерные печи широко используют в кузницах многономенклатурного основного производства, а также в ремонтных мастерских.
Рабочее пространство печи имеет размеры: длину А, ширину Б и высоту В.
Газ или мазут подаются в печь через горелочный камень. Продукты сгорания по каналам и поступают в рекуператор. Рабочее окно печи закрывается заслонкой.
Загрузку и выгрузку мелких изделий осуществляют вручную. Если масса заготовки превышает 10 кг, печь снабжают средствами внешней механизации. При отводе продуктов сгорания вниз, в боров печь устанавливают на фундамент, а если они удаляются под зонт, то печи фундамента не имеют и устанавливаются на ножках. (рис. 1).
Разработаны конструкции двух- и трехкамерных печей. Использование этих печей выгоднее вследствие экономии места и теплоты.

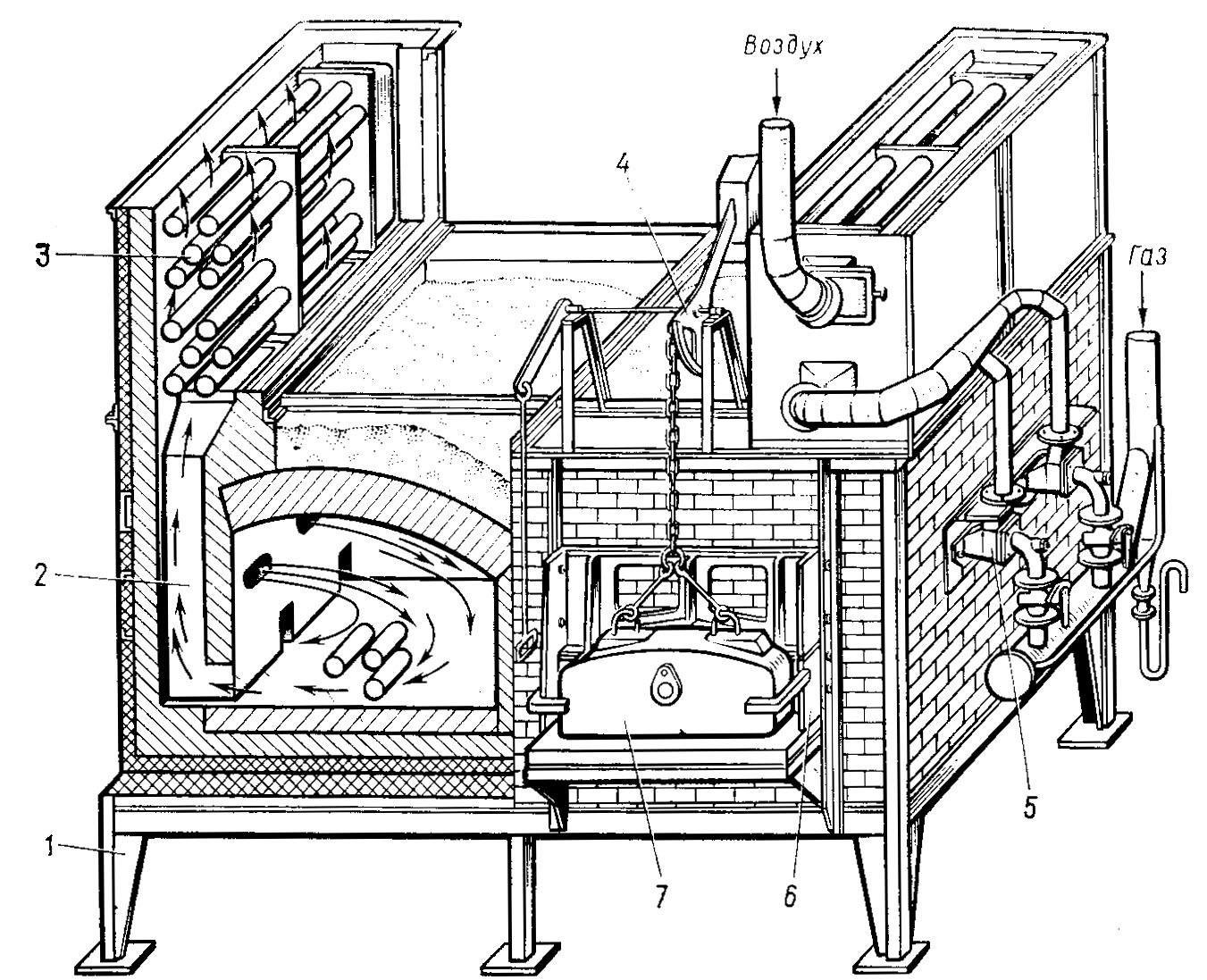

Рисунок. 1 – Двухкамерная кузнечная печь
В двухкамерной печи горелки 5 и каналы для отвода продуктов сгорания 2 расположены на одной стенке, что создает подковообразное движение газов, поступающих в рекуператор 3. Окна закрыты заслонками 7, которые скользят по рамам 6. Перемещение заслонки осуществляется секторным механизмом 4.
Производительность печи при нагреве стали под обработку давлением доходит до 200 (легированная сталь) и 400 кг/(м2∙ч) (углеродистая и низколегированная стали). Число горелок или форсунок зависит от длины пода. Поверхность нагрева рекуператора равна 5 м2/м2 площади пода. Расход топлива зависит от площади пода и определяется следующими величинами:
Площадь пода, м2................................... Менее 2 2—3 3—5 5—7,5
Расход природного газа, м3/(м2∙ч)…… 50 45 40 35
Расход мазута, кг/(м2∙ч)......................... 40 35 30 27—28
Камерные щелевые печи используют для нагрева концов заготовок под ковку, штамповку или высадку. Печи этого типа устанавливают на пол цеха на ножках. Горелки устанавливают в боковых стенках в шахматном порядке. Продукты сгорания поступают в рекуператор, размещенный над печью. Для защиты обслуживающего персонала от излучения окна снабжаются передвижными водяными или воздушными завесами.
Производительность печей при нагреве углеродистых и низколегированных сталей составляет примерно 400 кг/(м2∙ч). При нагреве легированных сталей она снижается вдвое. Число форсунок или горелок равно (ширина РП)/4. Площадь нагрева рекуператора составляет 5 м2/м2 площади пода. Расход топлива составляет: мазута 110—125 кг/т; природного газа 130—150 м3/т. При нагреве легированных сталей расход топлива увеличивается вдвое.
Для нагрева концов штанг перед обработкой на горизонтально-ковочных машинах используют щелевые механизированные конвейерные печи. Они могут быть горизонтальными или вертикальными. Для горизонтальных печей длина рабочего пространства А изменяется от 1044 до 1972 мм, ширина Б от 580 до 2204 мм и высота В от 800 до 1800 мм с площадью пода от 0,6 до 4,4 м2.
