Классификация и условное обозначение конденсаторов

Конденсор, применяемые радиотехнической, измерительной и электронной аппаратуре, делятся на пять подклассов: постоянной емкости, подстрочные, переменной емкости, нелинейные, конденсаторные сборки_.

Различают конденсаторы по рабочим напряжениям: низковольтные (до 1600 В) и высоковольтные (свыше 1600 В)

При заданном типе, диэлектрика различают следующие основные режимы работы. При выборе конденсаторов для работы на переменном или импульсном напряжении необходимо, учитывать по­тери энергии в нем. Различают конденсаторы с малыми и большими потерями.

По конструктивному оформлению конденсаторы делят на герметизированные и негерметизированные, постоянные и переменные, для навесного и печат­ного монтажа,, для работы с микросхемами.

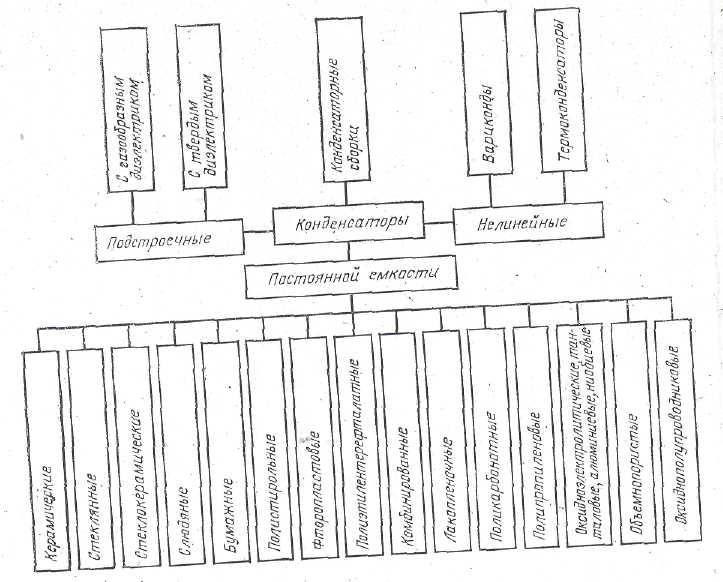

Рис.13. Классификация конденсаторов

Условное обозначение конденсаторов составляется из условного обозначения подкласса, условного обозначения группы конденсаторов по виду диэлектрика и порядкового номера разработки, который отделяется от остальных индексов чертой. Например, конденсатор керамический, на 'Напряже­ния ниже 1600 В, седьмая разработка, обозначается К10-7,

По данной системе обозначений можно различать конденсаторы, разрабо­танные после 1960 г. Ранее разработанные типы, которые не все еще вышли из употребления, имели 'буквенные обозначения: первая буква К указывает, что это конденсатор, вторая - тип диэлектрика (Б - бумажный, С - слюдяной, П - пленочный и т. д.), третья - особенности конструкции (например, буква Г обо­значает герметизированные - конденсаторы). Таким образом, обозначение КСГ относится к слюдяным герметизированным конденсаторам. Позднее для упро­щения отказались применять первую букву К и обозначения выглядели, напри­мер, так: МБГТ - металлобумажный герметизированный теплостойкий или ФГТИ — фторопластовый герметизированный теплостойкий в изолированном корпусе.

Обозначения конденсаторов в электрических схемах

Обычным обозначением конденсаторов в электрических схемах являет­ся знак, показанный на рис.14,а. В станкостроении, в электрических схемах уп­равления движением станков или других автоматизированных устройств таким знаком изображают контакты: в связи с этим для - обозначения конденсатора в подобных схемах применяют знак, показанный на рис.14,б. В полярных оксид­ных конденсаторах одна обкладка (анод) для нормальной работы конденсато­ра должна иметь полярность «плюс», а вторая (катод) - полярность «минус»; для таких конденсаторов применяется обозначение по рис.14,е. Для неполярных оксидных конденсаторов, у которых катод заменен вторым анодом, применяется знак, показанный на рис.14,г. Для проходных конденсаторов, у которых одна из обкладок включается в разрыв линии, несущей значительный ток, применяет­ся знак по рис.14.д (дуга обозначает корпус, внешний электрод).

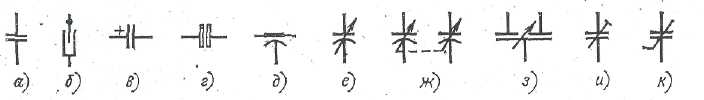

Рис.14 Обозначения конденсаторов в электрических схемах

Для конденсатора переменной емкости, конструкция которого позволяет плавно изменять его емкость, применяется знак, показанный на рис.14,е (дуг обозначает ротор). Для блока конденсаторов переменной емкости (блок КПЕ), т.е. для группы конденсаторов, связанных общей системой управления, применяется знак на рис.14,ж (конденсаторы, входящие в блок, могут быть разнесены по схеме). Для дифференциальных конденсаторов переменной емкости применяют знак на рис.14,з. Для построечных (полупеременных) конденсато­ров, емкости которых изменяется только в процессе настройки аппаратуры, после чего подвижная- часть конденсатора фиксируется в выбранном положении, и далее конденсатор уже работает как конденсатор постоянной емкости, применяется знак, показанный на рис.14,а.

Для варикондов, у которых емкость изменяется в зависимости от напряжения, предложено обозначение, показанное на рис.14,к.

На принципиальной схеме рядом с условным графическим обозначением конденсатора помещают и его буквенное обозначение (латинская прописная буква С) с порядковым цифровым индексом (например, С1, С2, СЗ и т. д.), а также указывают емкость конденсатора).

ЛЕКЦИЯ №3
