Санкт-Петербургский государственный архитектурно-строительный университет
Кафедра отопления, вентиляции и кондиционирования воздуха
Расчетно-пояснительная записка
к курсовой работе
Отопление и вентиляция жилого здания
Работу выполнил: Колинько С.Э
Студент группы: 5-П-3
Номер зачетной книжки: 09884
Подпись _____ Дата _________
Руководитель работы: Мартьянова А.Ю.
Проект защищен с оценкой ____________
_____________________________________
(Дата и подпись преподавателя)
Санкт-Петербург
2013 год
Оглавление
Исходные данные……………………………………………...…3
Теплотехнический расчет наружных ограждений…………….6
Раздел I.
Исходные данные
Климатические характеристики города и расчетные параметры наружного воздуха
Город: Рязань
Условия эксплуатации ограждений зданий: Б
Расчетная температура наружного воздуха (по СНиП 23-01-99)
text , ˚C: – 27 ˚C
Продолжительность отопительного периода Zht , сут: 208 сут.
Средняя температура воздуха отопительного периода tht ,˚C: – 3,5˚C
Толщину внутренних ограждений следует принять: для капитальных кирпичных стен – 400 мм, для капитальных стен из бетона – 200 мм, перегородок – 150 мм, межэтажных перекрытий в здании с кирпичными стенами – 300 мм, с бетонными – 150 мм.
Планировка здания , система отопления и географическая ориентация главного фасада здания
Вариант плана первого этажа (см. прил. 1) : 3
Этажность здания: 5 этажей
Высота этажа (от пола до пола следующего этажа), м: 3,0 м
Высота подвала (от пола подвала до пола 1-го этажа), м: 2,0 м
Величина располагаемого давления на входе в систему отопления, Па:
9000 Па
Характеристика системы отопления: двухтрубная с верхней разводкой, с попутным движением теплоносителя
Ориентация главного фасада: Северо-Запад
Конструкция наружных ограждений
Конструкция наружной стены: 2
1 – внутренняя штукатурка;
2 – основной конструктивный слой (бетон);
3 – теплоизоляционный слой;
4 – облицовочный кирпич

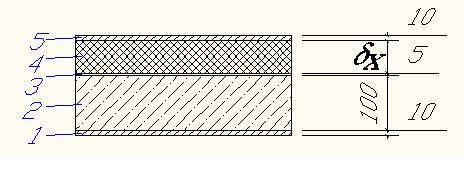

Конструкция чердачного перекрытия: 2
1 – известково-песчаная штукатурка;
2 – железобетонная плита;
3 – пароизоляция;
4 – теплоизоляционный слой;
5 – цементная стяжка

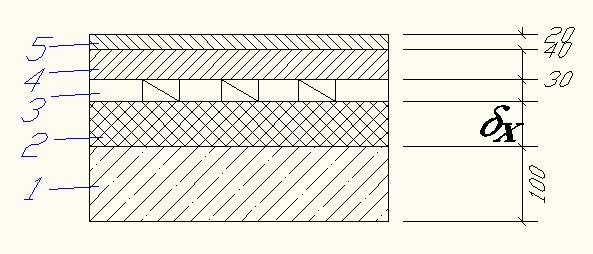

Конструкция перекрытия над не отапливаемым подвалом: 2
1 – железобетонная плита;
2 – теплоизоляционный слой;
3 – воздушная прослойка;
4 – доски;
5 – паркет (дуб поперек волокон)
Раздел II.
Теплотехнический расчет наружных ограждений
Теплотехнический расчет наружной стены
1) Сухая штукатурка (ρ=800 кг/м3; λ=0,21 Вт/м˚C)
2) Ячеистые газо- и пенобетон (блоки)
(ρ=1000 кг/м3; λ=0,25 Вт/м˚C)
3) Пенополиуретан (ρ=75 кг/м3; λ=0,03 Вт/м˚C)
4) Кирпич силикатный на цементно-песчаном растворе
(ρ=1300 кг/м3; λ=0,61 Вт/м˚C)
Определяется величина градусо-суток отопительного периода
Dd ,˚C ∙ сут,
tint – расчетная средняя температура внутреннего воздуха, ˚С, принимается для жилых зданий по минимальному значению оптимальной температуры (по ГОСТ 30494-96 принимаем равной 20˚С, т.к. расчетная температура наружного воздуха text = – 27 ˚C >
– 31˚С;
tht, zht – средняя температура наружного воздуха, ˚С, и продолжительность, сут., отопительного периода.
Dd = (20 – (–3,5)) ∙ 208 = 4888 C ∙ сут
Определяются нормируемые значения приведенных сопротивлений теплопередаче Rreq (м2 ∙˚C)/Вт, ограждающих конструкций в зависимости от величины градусо-суток отопительного периода района месторасположения здания
Dd – градусо-сутки отопительного периода, Ссут, для конкретного населенного пункта;
a, b – коэффициенты, значения которых принимаем по табл. 5 [1].
Rreq = 0,00035 ∙ 4888 + 1,4 = 3,11 (м2 ∙˚C)/Вт
Определяется минимальную толщину теплоизоляционного слоя δх
int – коэффициент теплопередачи внутренней поверхности ограждающих конструкций, принимаемый по СНиП 23-02-2003 и равный для стен, полов, гладких потолков 8,7 Вт/(м2С);
i – толщины отдельных слоев конструкции ограждения, м;
i–коэффициенты теплопроводности материалов, принимаемые в зависимости от влажностных условий эксплуатации ограждения;
ext–коэффициент теплоотдачи наружной поверхности ограждающей конструкции для зимних условий, принимаемый по табл.8 [1].
δх = 0,03 (3,11 – 1/8,7 – 0,02/0,21 – 0,14/0,25 – 0,12/0,61 – 1/23) =
= 0,063 м = 63 мм
δх факт = 70 мм
Определяется фактическое сопротивление теплопередаче рассчитываемых ограждающих конструкций R0факт, (м2 ∙˚C)/Вт
R0факт = 1/8,7 + 0,02/0,21 + 0,14/0,25 + 0,12/0,61 + 0,07/0,03 + 1/23 =
= 3,34 (м2 ∙˚C)/Вт
R0факт > Rreq ; 3,34>3,11
Определяется температурный перепад ∆t0, ˚C, между температурой внутреннего воздуха и температурой внутренней поверхности рассчитываемых ограждающих конструкций
n – коэффициент, учитывающий зависимость положения наружной поверхности ограждающих поверхностей по отношению к наружному воздуху, принимаемый по табл.6 [1];
text– расчетная температура наружного воздуха в холодный период года, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92.
∆t0
=
˚C
∆t0 = 1,62 < ∆tn = 4˚C
Вычисляется коэффициент теплопередачи рассчитываемых ограждающих конструкций kогр , Вт/(м2 ∙˚C)
kогр = 1/3,34 = 0,3 Вт/(м2 ∙˚C)
огр = 1 +2 + 3 + 4 = 20 + 140 + 70 + 120 = 350 мм
