Расчётно – графическая работа № 2

по дисциплине

«Электроснабжение с основами электротехники»

ЭЛЕКТРОСНАБЖЕНИЕ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ

Расчетно-графическая работа. Электроснабжение строительной площадки.

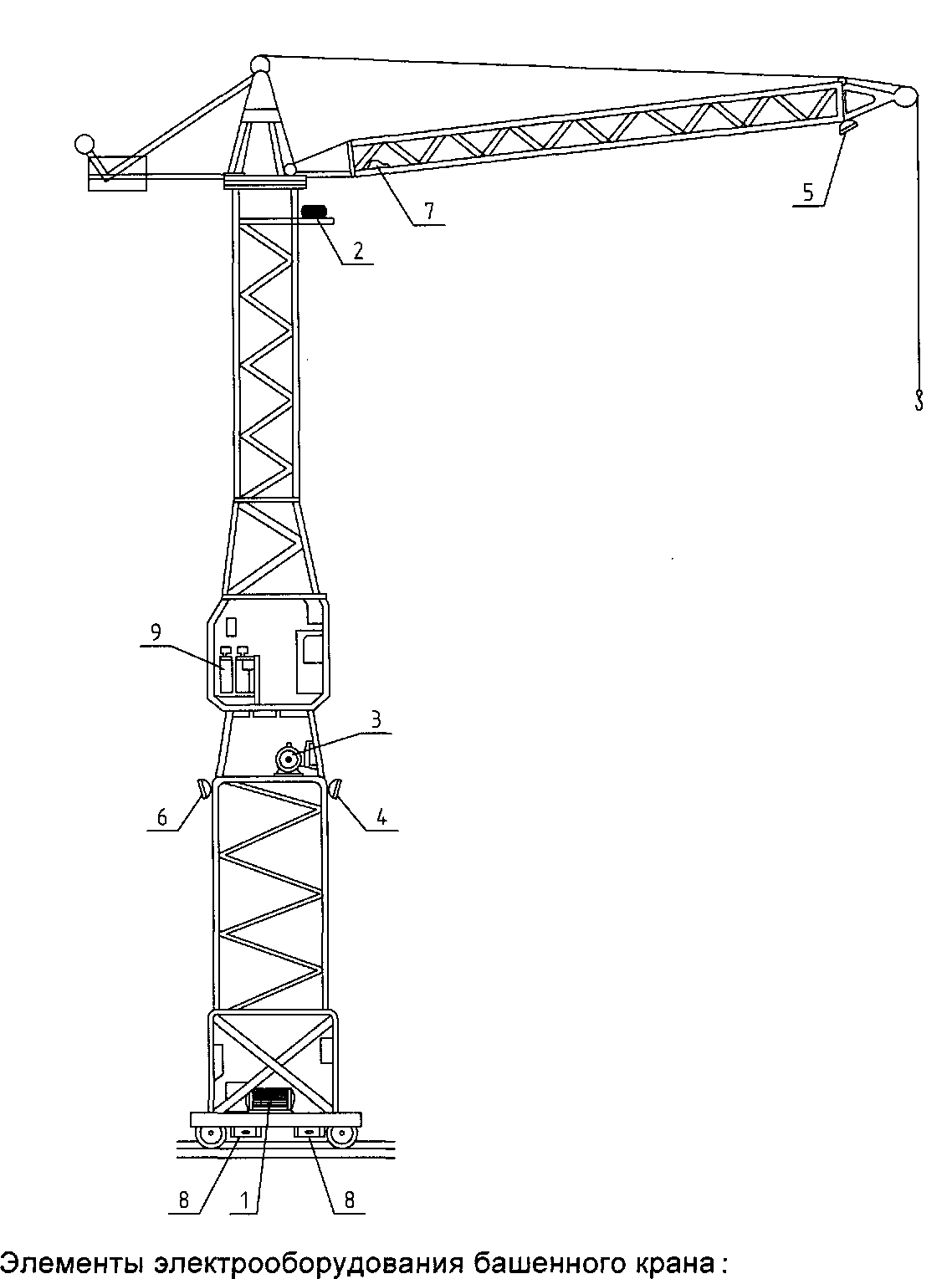

1. - электродвигатель механизма передвижения крана;

2. - электродвигатель механизма поворота стрелы;

3. - электродвигатель грузовой лебедки; 4, 5, 6 - прожектор; 7 - конечные выключатели; 8 - электромагнитные тормоза; 9 - аппар. управления.

Задание: Рассчитать и выбрать элементы электрических сетей строительной площадки.

Исходные данные: 200 м Рис. 1 План сетей внутреннего электроснабжения стройплощадки. Таблица 1.

Основные приемники электроэнергии стройплощадки.

№	Наименование приемников	, В		ПВ
1	Башенный кран	380	0,35	0,25
2	Компрессорная станция	380	0,8	0,1
3	Вибратор	380	0,25	0,25
4	Бетоносмеситель	380	0,6	1,0
5	Конвейер ленточный	380	0,2	1,0
6	Сварочный трансформатор	380	0,3	0,6
7	Растворонасос	380	0,7	1,0
8	Рабочее освещ. прожект. (по перим)	220	0,8
9	Охран. освещен. светильн.(по перим	220	0,5
10	Бытовка	220	0,2
11	Кабель

Справочные данные электропотребителей указаны в приложениях 2, 3, 4.

Рассчитать:

1. Полную мощность строительной площадки.

2. Выбрать компенсирующее устройство.

3. Выбрать трансформатор ТП стройплощадки.

4. Выбрать сечение и марку токоведущих жил кабелей и проводов электрических сетей.

5. Выбрать защитные аппараты.

Для заданного варианта согласно приложения 1,2,3 составить сводную расчетную таблицу.

Параметры электрооборудования Таблица 2

Номер рабочего механизма	Наименование рабочих механизмов	Электро-потребитель	Тип потребителя	, В	PH, кВт	%			ПВ		, км
1-1	Башенный кран	8	МТН 612-10	380	60	85	0,78	4	0,25	0,35	0,18
…
…
8	Рабочее освещение	1	ПЗС-35	220	20	-	1	-	-	0,5	0,3

- номинальное напряжение электропотребителя;

PH - номинальная мощность электропотребителя, указанная заводом-изготовителем в паспорте;

PH= ∙ , если номинальная мощность выражена в кВА (справочные трансформаторы), где

- номинальная полня мощность, кВА;

– номинальный коэффициент мощности;

- кратность пускового тока;

ПВ – продолжительность включения;

– коэффициент спроса;

– длина линии условно определяется по плану;

PH – номинальная мощность: 6, 8, 9, 10 электропотребителей выбирается по последней цифре варианта приложений 2, 3.

Расчет и выбор элементов электротехнических сетей строительной площадки.
