Планово-расчетная себестоимость маш.-смены кранов

Табл.6

Кран	Г,руб.	Е, руб.	Тг. маш.-см.	Тп, маш.-см.	Смаш.-смена,	Се.п.,	Эуд., руб/м3
1	2	3	4	5	6	7	8

Вариант с минимальными приведенными затратами принимается для последующих расчетов.

1.8 Выбор башенных кранов для возведения каркаса многоэтажного здания.

Выбор монтажных кранов выполняется в два этапа.

1 этап предусматривает определение схем монтажа и требуемых параметров, на основании которых выбираем марку крана.

2 этап - сравнение выбранных вариантов по технико-экономическим показателям.

1.8.1 Подбор башенного крана по техническим характеристикам.

Выбор крана производится из геометрических характеристик здания и массы наиболее удаленного элемента.

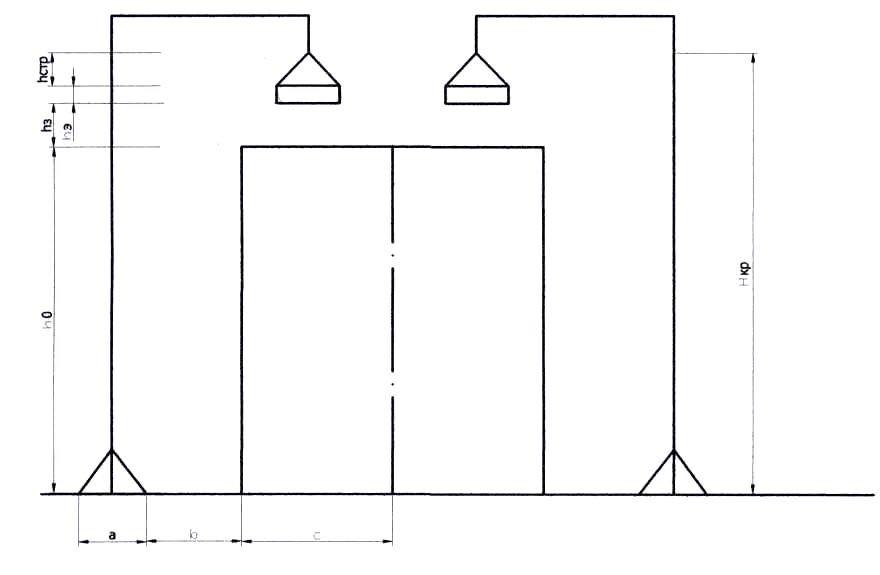

Вариант 1 - башенный кран устанавливается с двух противоположных сторон здания.

1. Требуемая высота подъема крюка:

H_кр=h_о+h_э + h_{з +} h_cmр

где h_о - расстояние от уровня стоянки до опоры сборного элемента на верхнем монтажном горизонте;

h₃ - запас монтажной операции, 0,5 м;

h_э – высота крайнего монтируемого элемента с максимальным весом, м;

h_cmр - высота строповки (от верха монтируемого элемента до центра крюка стрелы крана, принимается ≥ 5 м, в зависимости от применяемой монтажной оснастки;

2. Требуемый вылет стрелы:

где а - ширина подкранового пути, принимаем 6 м ;

b - расстояние от оси рельса подкранового пути до ближайшей выступающей части здания, принимаем равным 1.5м с учетом размеров поворотной платформы крана (0.8м) и безопасного нормативного расстояния до здания от выступающих частей крана (0.7м);

c- расстояние до крайнего монтируемого элемента , принимаем половину ширины здания;

3.Требуемая грузоподъемность крана (при наибольшем вылете стрелы:

,

где m_э - масса монтируемого конструктивного элемента, т;

m_стр – масса установленной на нем оснастки ,т.

4.Необходимо по справочному учебному пособию «Выбор монтажных приспособлений , оборудования и механизмов» подобрать марку башенного крана, соответствующую расчетным параметрам.

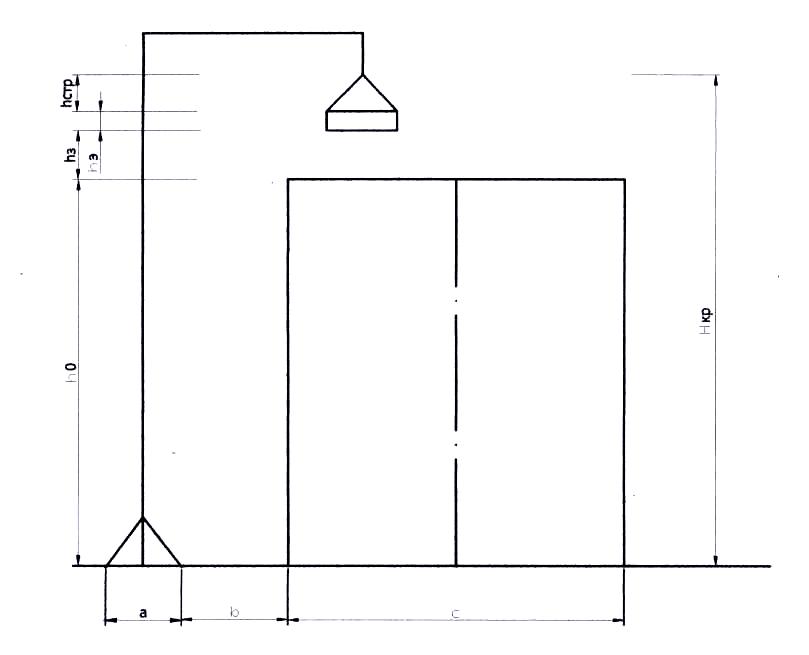

Вариант 2

- башенный кран устанавливается с одной стороны здания.

Все расчеты производят по формулам варианта 1, с учетом изменения расстояния до крайнего монтируемого элемента ( с- принимается равным ширине здания).

Результатом расчета параметров крана является подбор башенного крана для данного варианта.

Технические характеристики сравниваемых кранов

Табл.5

№ пп.	Наименование параметров	Единица измерения	Фактические параметры сравниваемых кранов
			В-1	В-2
1	2	3	4	5

1.8.2 Сравнение монтажных кранов по экономическим параметрам

Технико-экономическое сравнение монтажных кранов производят по критерию минимальной себестоимости эксплуатации крана за период выполнения монтажных работ

Себестоимость эксплуатации крана за период выполнения монтажных работ определяется по формуле:

где 1,08– коэффициент, учитывающий накладные расходы на эксплуатацию машин ;

С_{маш-смен} – планово-расчетная себестоимость машино-смены, р./маш.-смена;

П_ср.э. – усредненная эксплуатационная производительность крана в смену, м³/см;

V_к – суммарный объем монтажных конструкций по выбранному потоку в м³ (т) подсчитывается по табл. 2.

В случае, когда себестоимость монтажа для варианта с двумя кранами превышает себестоимость монтажа для варианта с одним краном необходимо выполнить дополнительный расчет экономии от сокращения сроков строительства для для варианта с двумя кранами и уже с учетом ее подобрать самый выгодный вариант.

Предварительно рассчитываем себестоимость машино-смены для двух вариантов.

Планово-расчетная (производственная) себестоимость машино-смены сравниваемых кранов определяется по формуле:

где Е – единовременные затраты по доставке, монтажу и демонтажу крана с учетом косвенных расходов на содержание машин, р.;

Т_п – продолжительность работы крана в выбранном монтажном потоке, маш.-см (принимается по табл. 4 гр. 8);

Г – годовые амортизационные отчисления с учетом косвенных расходов, р.;

Т_г – нормативное число смен работы крана в году, маш.-смены;

С_т.э. – текущие эксплуатационные затраты в смену, р.

Данные Е, Г, Т_г, С_т.э. – принимаются по справочному учебному пособию(10),стр 82-83

Результаты экономического сравнения кранов сводим в табл.6.

Табл.6

Кран	Г,руб.	Е, руб.	Тг. маш.-см.	Тп, маш.-см.	Смаш.-смена,	Сэ.к.,
1	2	3	4	5	6	7
