7.3 Температура уходящих газов
Температура
уходящих газов оказывает решающее
влияние на экономичность работы котла,
т.к. потеря теплоты с уходящими газами
при нормальных условиях эксплуатации
является наибольшей даже в сравнении
с суммой других потерь. Снижение
температуры уходящих газов на
приводит к повышению КПД котла примерно
на 1 процент. Однако глубокое охлаждение
газов требует увеличения размеров
конвективных поверхностей нагрева, а
при сжигании сернистых топлив сопряжено
еще и с опасностью низкотемпературной
коррозии.
Существенное
влияние на выбор температуры уходящих
газов оказывает температура питательной
воды. С ее ростом увеличивается КПД
термодинамического цикла, а КПД котла
падает. Так как задана температура
питательной воды
и
топливо имеет приведенную влажность
=
3,98 %·кг/МДж принимается
температура уходящих газов
[1].
7.4 Температура питательной воды
Температура питательной воды равна tп.в = 230 °C (приложение А), ее давление определяется исходя из гидравлического сопротивления экономайзера:
Pп.в = Pб + (0,02 – 0,05)·Pпе = 15,368 + 0,05·13,6 = 15,64 МПа.
Энтальпия питательной воды при данном давлении и данной температуре равна [3]
hп.в = 993,4 кДж/кг.
7.5 Температура воздуха на входе в воздухоподогреватель
С целью предотвращения
низкотемпературной коррозии воздух
перед подачей в воздухоподогреватель
подогревается до температуры
.
Эта величина определяется влажностью
топлива и содержанием в топливе серы.
У данного топлива содержание серы
,
влажности
=3,98%
кг/МДж, поэтому воздух до входа в
воздухоподогреватель требуется
подогревать в специальном устройстве
– калорифере. Температура воздуха на
входе в воздухоподогреватель равна
[1].

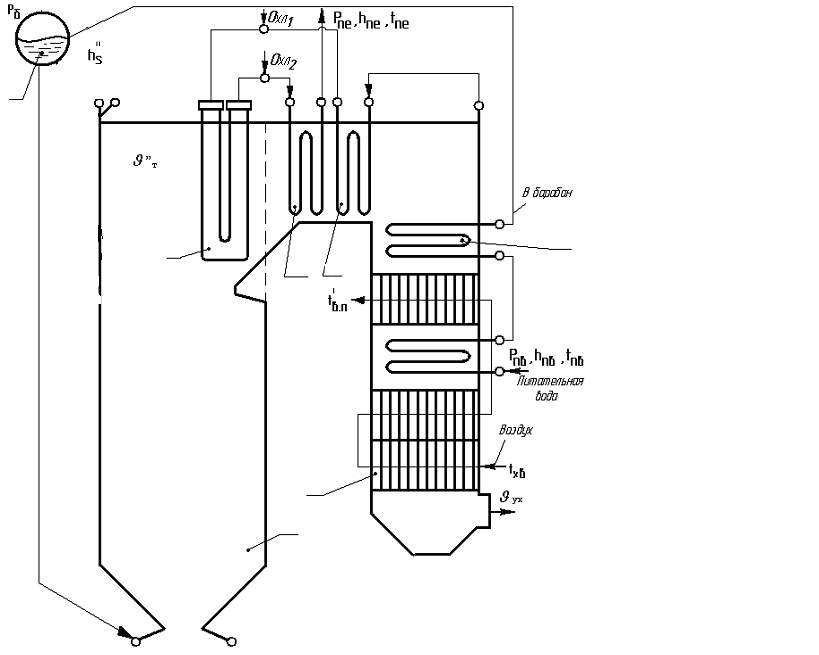

1 – топочная камера; 2 – радиационная ступень; 3 – ширмы; 4 – барабан котла; 5,6 – конвективные ступени пароперегревателя; 7 – экономайзер; 8 – воздухоподогреватель.
Рисунок 7.1 - Тепловая схема котла
8 Расчет объёмов воздуха и продуктов сгорания
8.1 Определение объемов воздуха и продуктов сгорания
Теоретический объем воздуха, необходимый для полного сгорания 1 кг твердого топлива, при избытке α = 1 и нормальных условиях (101,3 кПа; 0 °С), на что указывает верхний индекс ‘н’ в обозначении величин [1]
=
= 0,0889∙(25.9 + 0,375∙0,3) + 0,265∙2,1 - 0,0333∙10,2
=2,53 м3/кг.
Объемы продуктов сгорания, получающиеся при полном сгорании топлива с теоретически необходимым количеством воздуха (α = 1):
- азота
=
0,79∙2,53 + 0,008∙0,5 = 2 м3/кг;
- трехатомных газов
=
0,01866∙(25,9 + 0,375∙0,3) = 0,49 м3/кг;
- водяных паров
=
0,111∙2,1 + 0,0124∙36 + 0,0161∙2,53 = 0,72 м3/кг.
Действительные
объемы водяных паров
и дымовых газов
при избытке воздуха α > 1 определяются
по формулам:
Объемные доли трехатомных газов и водяных паров соответственно:
Масса продуктов сгорания, кг/кг,
Необходимые для расчета объемов продуктов горения и концентрации золы по газоходам агрегата коэффициент избытка воздуха на выходе из топки αт, присосы воздуха в газоходах отдельных поверхностей нагрева Δα и доля уноса золы из топки aун выбираются в зависимости от типа топочного устройства и вида сжигаемого топлива. Для газоплотных топочных камер величина αт принимается равной αт = 1,2. Доля уноса золы для данного топлива aун равна aун = 0,95 [1].
Избыток воздуха за каждой поверхностью нагрева после топочной камеры получается прибавлением к αт соответствующих присосов воздуха, т.е.
,
где i – номер поверхности нагрева по ходу дымовых газов.
Присосы воздуха в ширмах равны нулю, Δαт = 0.02, 1 к.пе. = 0.015, 2 к.пе. = 0.015,
2эк. = 0.02, 2ТВП = 0.03, 1эк. = 0.02, 1ТВП = 0.03 [1].
Результатом расчета объемов продуктов горения является таблица 8.1, приведенная ниже.
Таблица 8.1 – Средние характеристики продуктов сгорания в газоходах поверхностей нагрева
Величина |
Единица измерения |
|
|||||||||
газоходы |
|||||||||||
топка, ширмы |
1 к.пе |
2 к.пе |
2 эк |
2 вп |
1 эк |
1 вп |
|||||
Величина присоса Δα |
- |
0 |
0,015 |
0,015 |
0,02 |
0,03 |
0,02 |
0,03 |
|||
Коэффициент
избытка воздуха за поверхностью
|
- |
1,2 |
1,215 |
1,23 |
1,25 |
1,28 |
1,3 |
1,33 |
|||
Среднее значение
коэффициента избытка воздуха в газоходе
|
- |
1,2 |
1,2075 |
1,2225 |
1,24 |
1,265 |
1,29 |
1,315 |
|||
Объем водяных
паров
|
|
0,728 |
0,729 |
0,729 |
0,730 |
0,731 |
0,732 |
0,733 |
|||
Объем продуктов
сгорания
|
|
3,724 |
3,744 |
3,782 |
3,827 |
3,891 |
3,996 |
4,02 |
|||
Объемная доля
сухих трехатомных газов
|
- |
0,132 |
0,131 |
0,129 |
0,128 |
0,126 |
0,124 |
0,122 |
|||
Объемная доля
водяных паров
|
- |
0,196 |
0,195 |
0,193 |
0,191 |
0,188 |
0,185 |
0,182 |
|||
Суммарная объемная
доля
|
- |
0,327 |
0,326 |
0,322 |
0,319 |
0,313 |
0,309 |
0,304 |
|||
Масса образующихся газов |
|
4,715 |
4,74 |
4,79 |
4,847 |
4,93 |
5,012 |
5,095 |
|||
Концентрация
золы
|
|
0,05 |
0,05 |
0,049 |
0,049 |
0,048 |
0,047 |
0,046 |
|||
Плотность газов
|
|
1,2661 |
1,2661 |
1,2664 |
1,26666 |
1,26671 |
1,2672 |
1,24436 |
