4.2.Основы теории волоконно–оптических датчиков

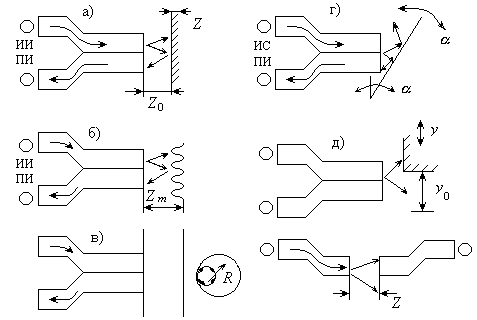

Для рефрактометрических (отраженных) волоконно–оптических датчиков (далее ВОП) используются чаще всего следующие основные способы получения измерительной информации (СП):
Модуляция светового потока при аксиальном движении отражающей поверхности (первичные преобразователи перемещения, толщины уровня, расстояния).
Модуляция СП при угловых перемещениях отражающих поверхностей (преобразователи давления, усилий, ускорений, устройство контроля геометрии и линейных размеров).
Модуляция за счет ортогонального перемещения границ поверхности с различными отражающими свойствами (преобразователи ударных воздействий, числа оборотов, положения деталей в схвате робота).
Модуляция СП при измерение поглощающих и рассеивающих свойств неподвижной поверхности.
Наиболее типичными являются две конструкции каналов ВОП ПП:
Торцы излучающего и приемного каналов установлены под определенным углом друг к другу
Торцы обоих каналов совмещены, то есть имеют общий торец, выполненных в виде зонда.
рис. 4.5
Максимальная чувствительность в бесконтактном измерении аксиальных (по оси Z) перемещений имеют ВОП со случайным распределением приемных и излучающих СВ на общем торце. Это обуславливается тем, что все излучающие волокна участвуют в формировании информационного СП начиная с момента Z>0.
Однако это приводит
к тому, что максимальное
проявляемого
при значениях Z
существенно меньших чем в других
конструкциях.
ВОП с каналом такого типа имеет максимальное рабочее расстояние 100–200 мкм и очень короткие квазилинейный участок ФП.
Максимальный квазилинейный участок ФП 1000–2000 мкм дают каналы с разделенными торцами. Средний по протяженности квазилинейного участка ФП имеют ВОП с коаксиальными каналами.
Рассмотренные
конструкции не позволяют установить
больше 3-5 мм. Поэтому для расширения
диапазона измерения используют
специальные оптические насадки.
Устройство отражения
x–расстояние между концом СВ и поверхностью отражения
А 1 – одно СВ –
одно волокно, имеющему коэффициент
выравнивания соответственно со СПЭНом
350
мкм (схема а)
С 2 – соответствует
варианту размещения (б) СВ относительно
рефлектора имеющему СВЭМ
мкм
В 3 – одно волокно СПЭМ – 500 мкм
2 – для этого случая
линейность можно расширить за счет
применения пучка ВСВ. Максимальная
интенсивность для этого случая
от
кривых А и Б.
3 – Эта схема используется фирмой OPTEH (Оптик Технолоджик) см рис 4. нелинейность в диапазоне 100–400 мкл не менее 0,1%.
5. Виды волоконно-оптических преобразователей
5.1. Рефрактометрические волоконно-оптические преобразователи
Для рефрактометрических волоконно-оптических преобразователей (ВОП) используется чаще всего следующие основные способы получения измерительной информации:
модуляция СП при аксиальном движении отражающей поверхности (первичные преобразователи перемещения, толщины, уровня, расстояния);
модуляция СП при угловых перемещениях отражающей поверхности (преобразователи давления, усилия, ускорений, устройства контроля геометрии и линейных размеров);
модуляция за счет ортогонального перемещения границ поверхности с различными отражающими свойствами (преобразователи ударных воздействий, числа оборотов, положения деталей в охвате робота);
модуляция СП при изменении поглощающих и рассеивающих свойств неподвижной поверхности.
Наиболее типичными являются две конструкции каналов ВОП ПП:
торцы излучающего и приемного каналов установлены под определенным углом друг к другу;
торцы обоих каналов совмещены, т.е. имеют общий торец, выполненный в виде зонда.
Максимальная площадь при бесконтактном измерении аксиальных (по оси z) перемещений имеют ВОП со случайным распределением приемных и излучающих СВ на общем торце. Это объясняется тем, что все излучающие волокна участвуют в формировании информативного СП начиная с момента z>0. Одно это приводит к тому, что максимальное выходное напряжение появляется при значениях z существенно меньше чем в других конструкциях.
ВОП с каналом такого типа имеет максимальное рабочее расстояние 100-200 мкм и очень короткий квазилинейный участок функции преобразования (ФП).
Максимальный квазилинейный участок ФП 1000-2000 мкм дают каналы с разделенными торцами. Средний по протяженности квазилинейный участок ФП имеют ВОП с коаксиальными каналами.
Рассмотренные конструкции не позволяют устранить z0 >3-5 мм. Поэтому для расширения диапазона измерения используют специальные оптические насадки.
